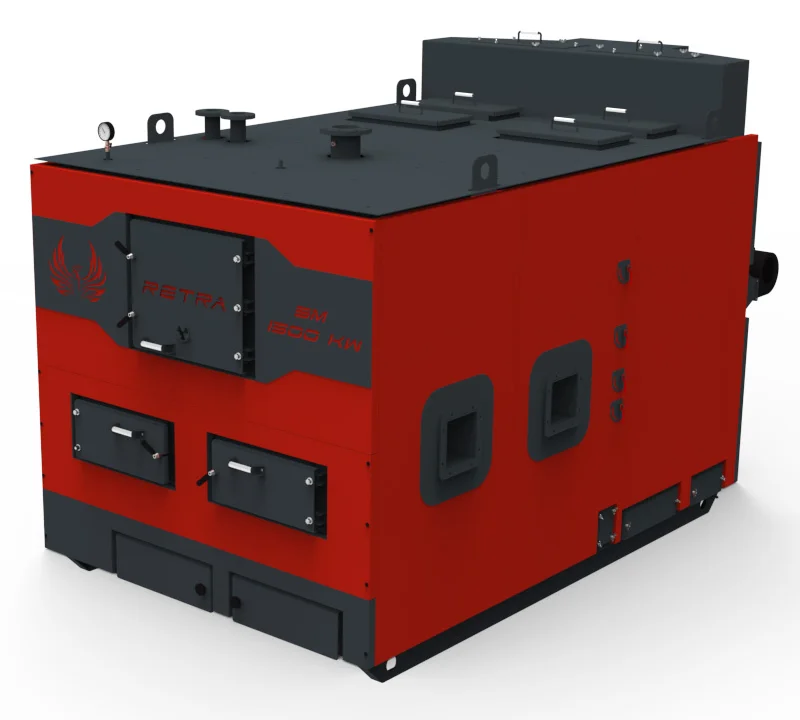

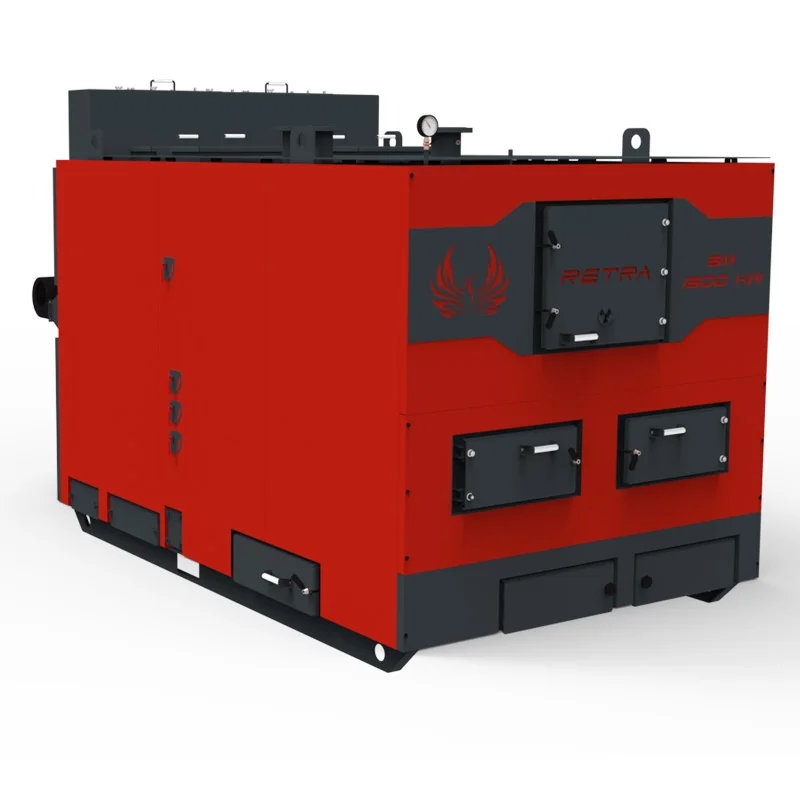

Котел твердопаливний Ретра-3М Plus 1500 кВт

Твердопаливний котел на 1500 кВт із серії Ретра-3М Plus розрахований на опалення 15 000 м² приміщень за висоти стелі до 3,5 м. Топку на 5,657 м³ завантажують вручну, а наддув і температуру теплоносія контролює пульт.

Що дає конструкція

• Дуже велика топка — завантаження горить довго, і після розпалу котел не вимагає безперервного догляду
• Стінки камери згоряння — 8 мм сталі

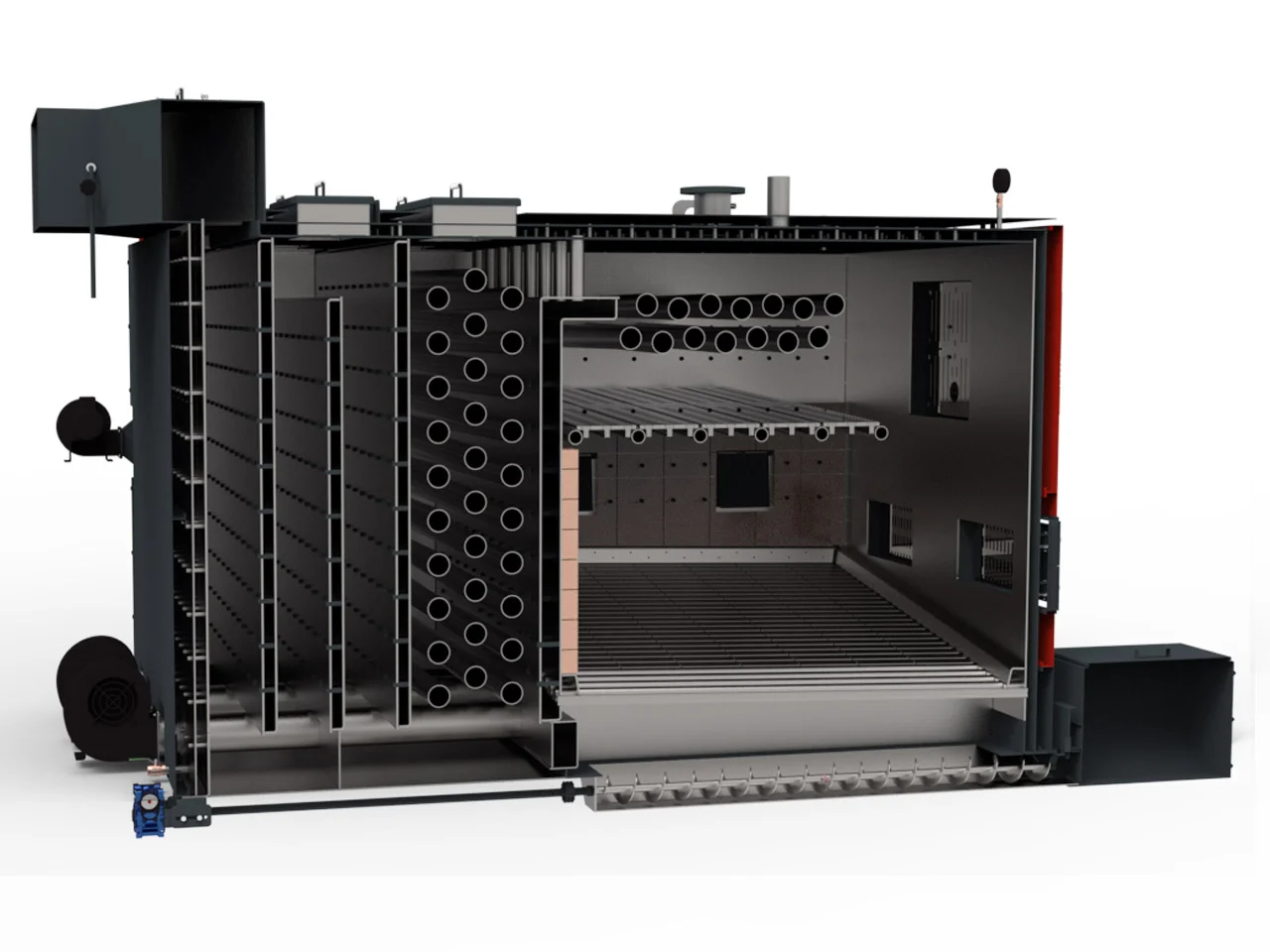

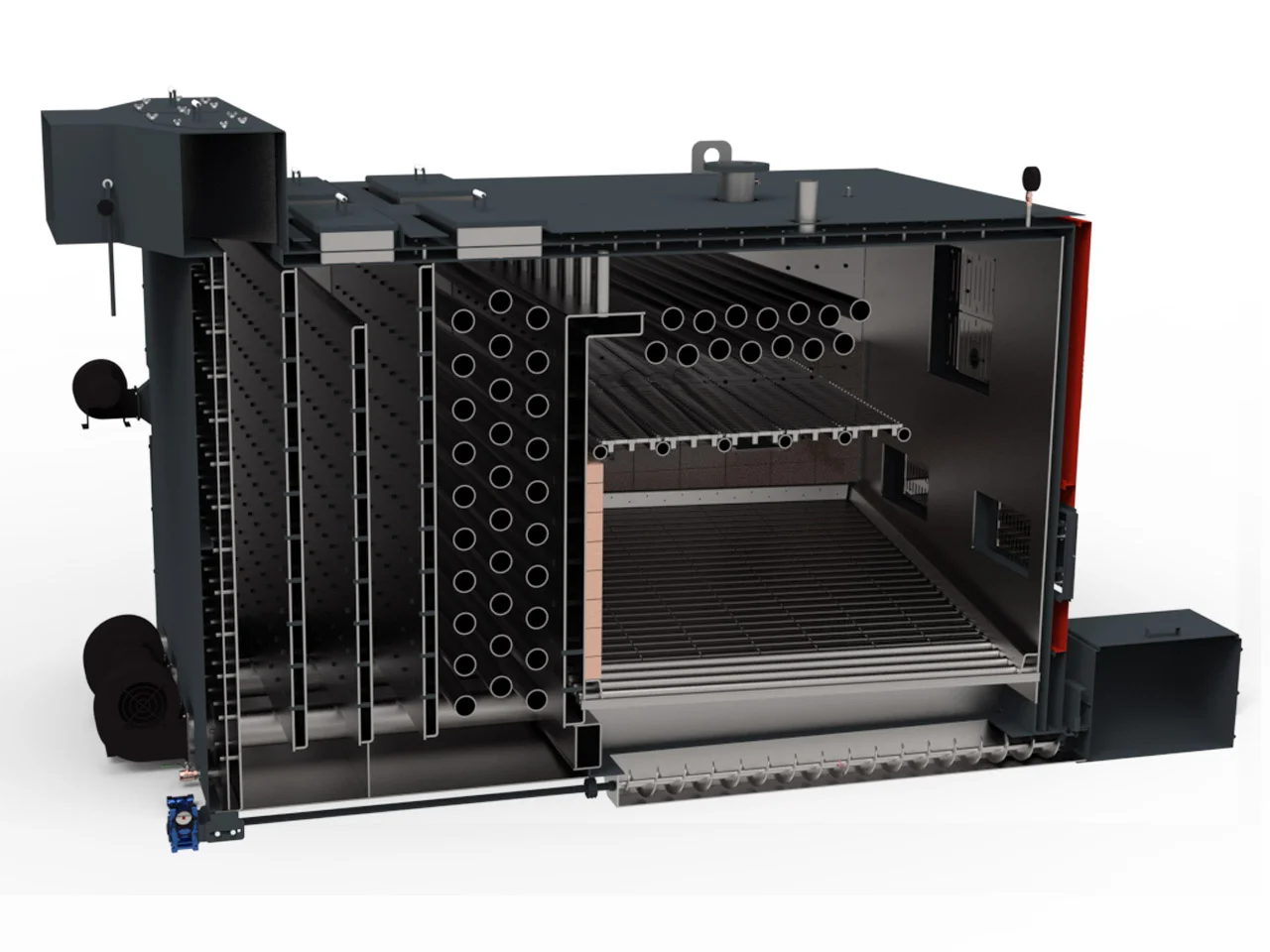

• Три камери в корпусі — горіння, відбір тепла від продуктів згоряння, накопичення золи
• Потоки повітря налаштовуються під будь-яке тверде паливо
• Форсунки первинного й вторинного повітря по всьому об'єму — регулювання потоків створює «повітряний кокон» і повне згоряння
• Форсунки та повітряні канали можна чистити
• Вода в колосниках і трубах конвективної частини — вони теж гріють систему
• Притиск люків налаштовується

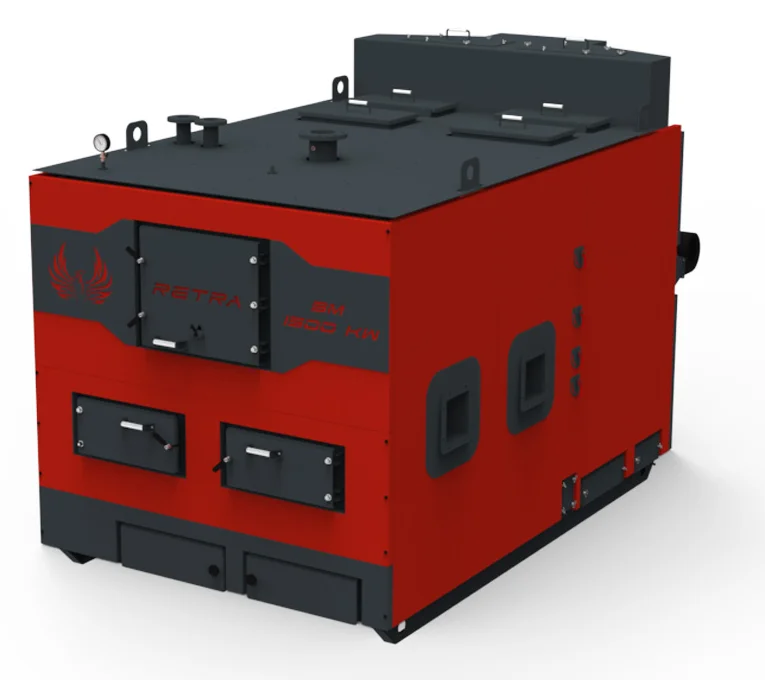

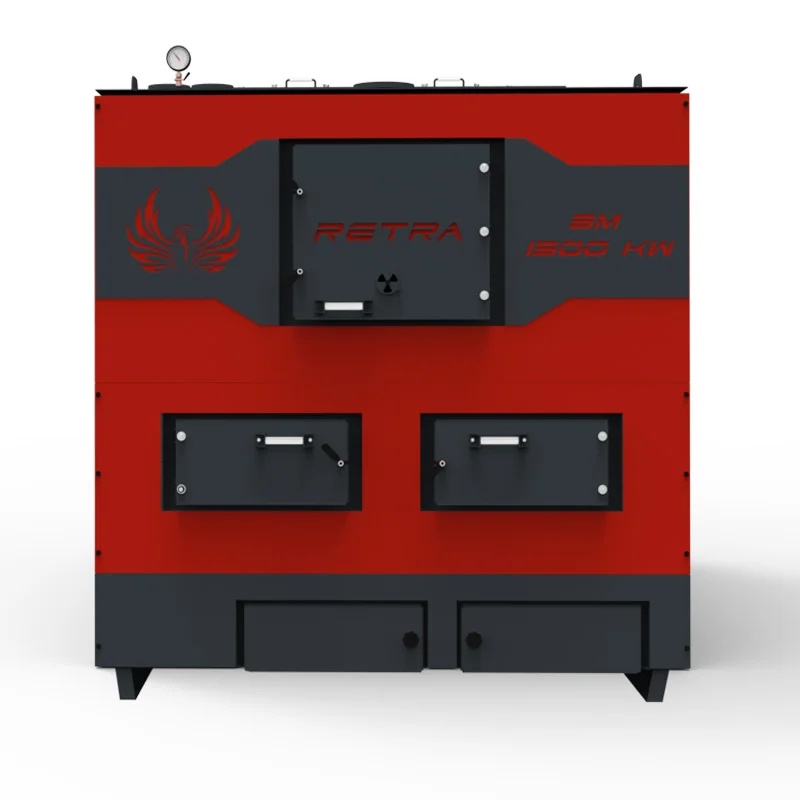

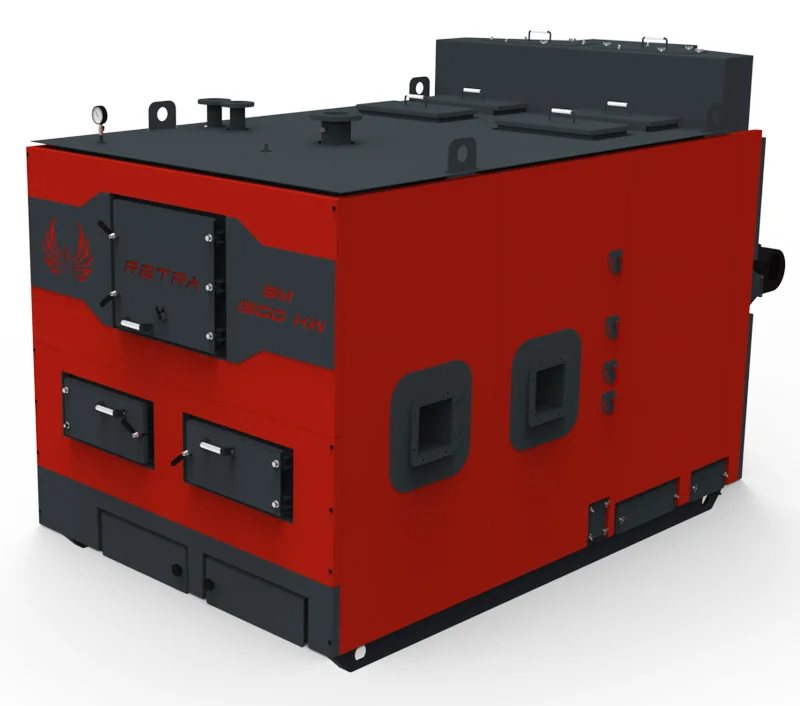

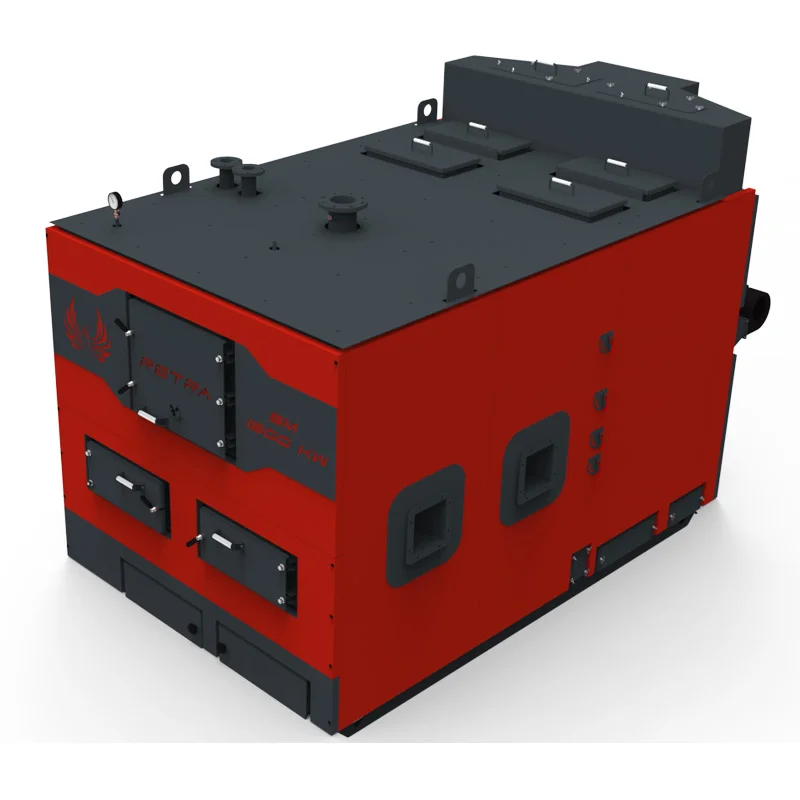

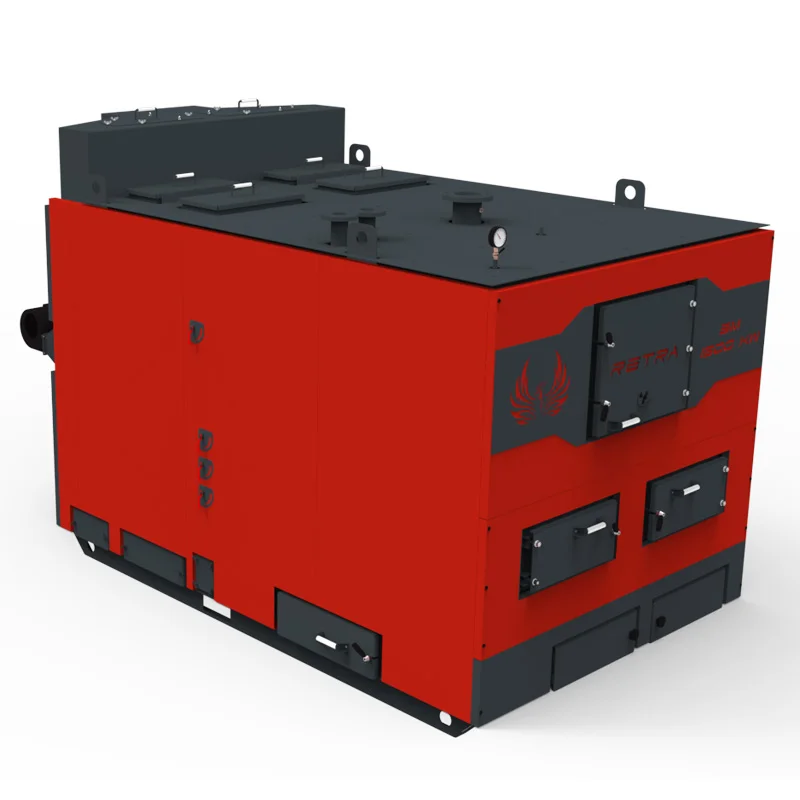

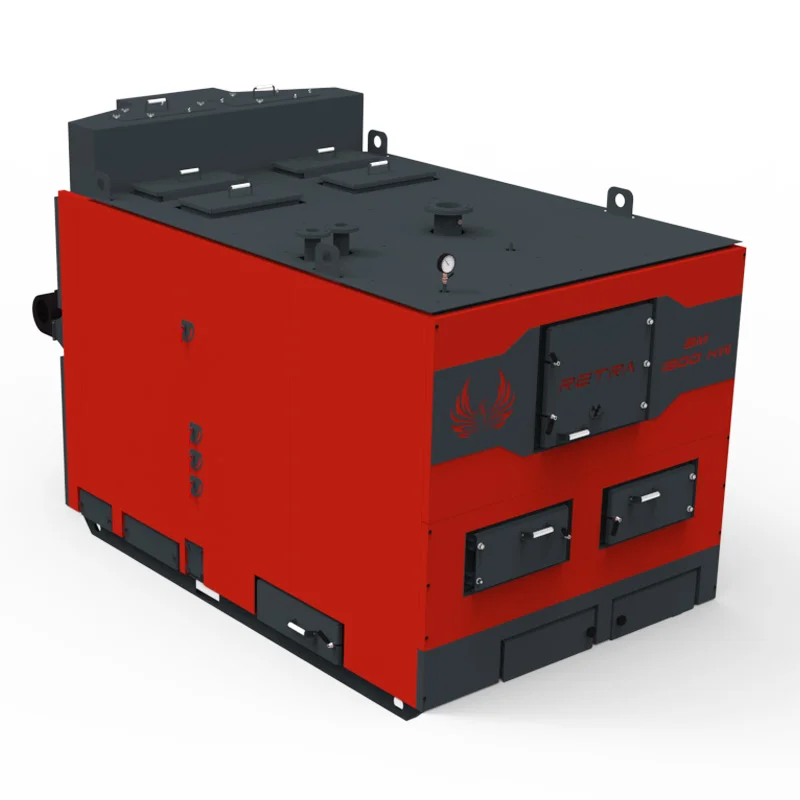

Топка 1980 × 2100 × 1650 мм і люк 648 × 638 мм

Під паливо відведено простір майже 2 м завглибшки (1980 мм), 2100 мм завширшки і до 1650 мм заввишки. Завантажувальна горловина — 648 × 638 мм. Шлак виймають через шурувальний люк, золу — через зольний; для газоходу передбачено бічний і верхній люки, для димоходу — свій.

Призначення

1500 кВт від одного котла — це центральне опалення цілих житлових комплексів, промислових і адміністративних будівель, складів, деревообробних і тваринницьких підприємств, а також павільйонів, теплиць, шкіл, магазинів і лікарень.

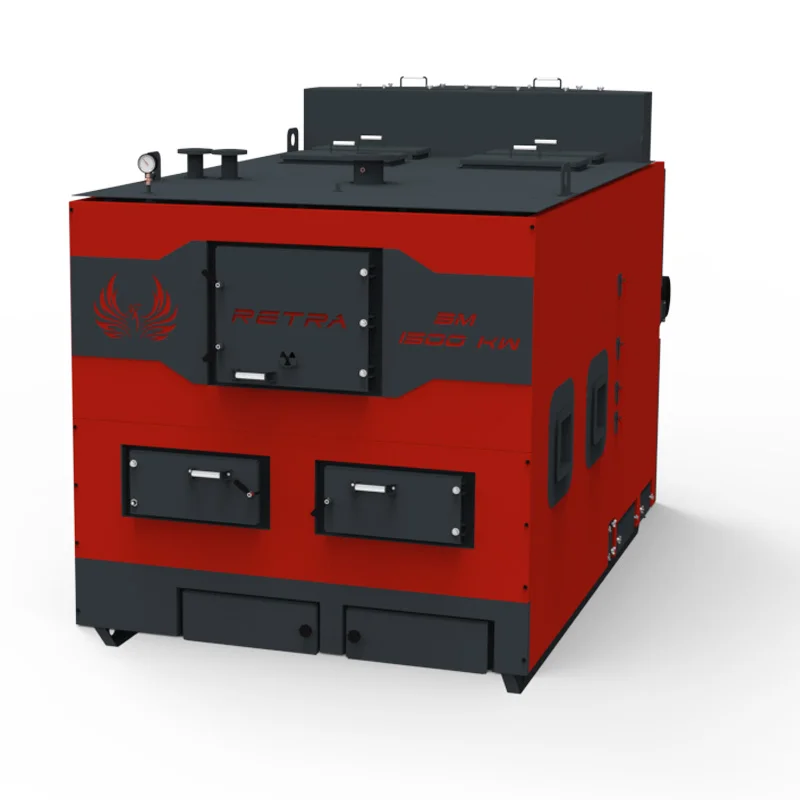

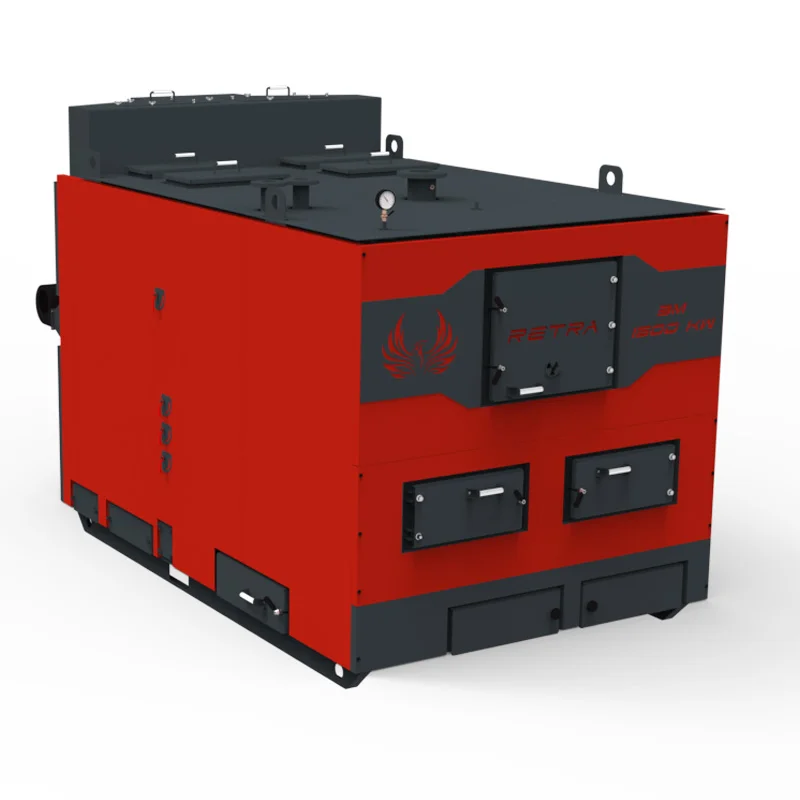

Різновиди корпусу

Котел випускають із футерованими люками (різновид Ф) або з водоохолоджуваними (В), з вертикальною (П) чи похилою (К) лицьовою стороною. Наповнюють і зливають котел через окремий кран; на зливному патрубку — зовнішня різьба 1''.

Паливо: 188 кг антрациту або 408 кг дров на годину

Це максимальна витрата на номінальній потужності; тепловидатність можна зменшувати до 50 %. У топку кладуть поліна й брикети (деревні, з лушпиння, соломи, торфу), буре чи кам'яне вугілля, антрацит. Вугільну топку рекомендовано обладнати чавунними решітками поверх трубчастих колосників.

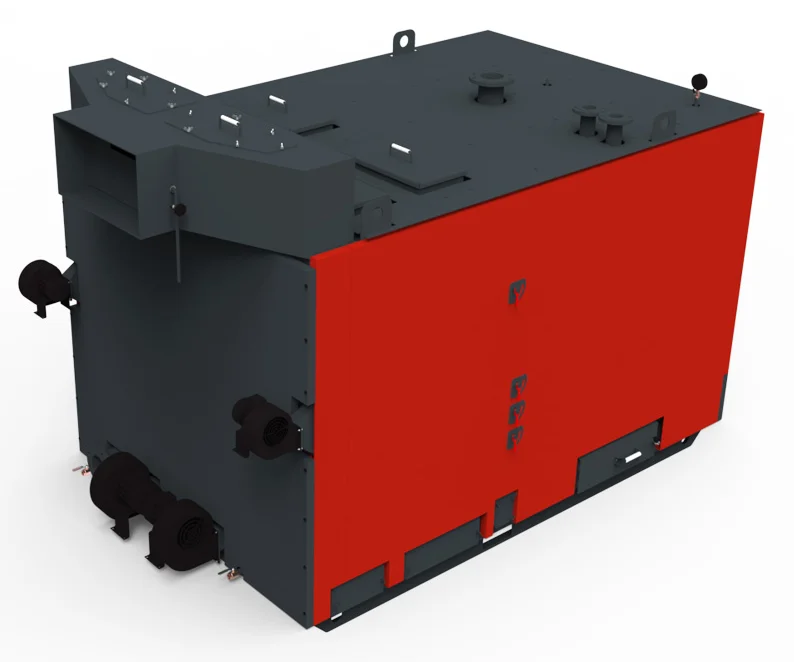

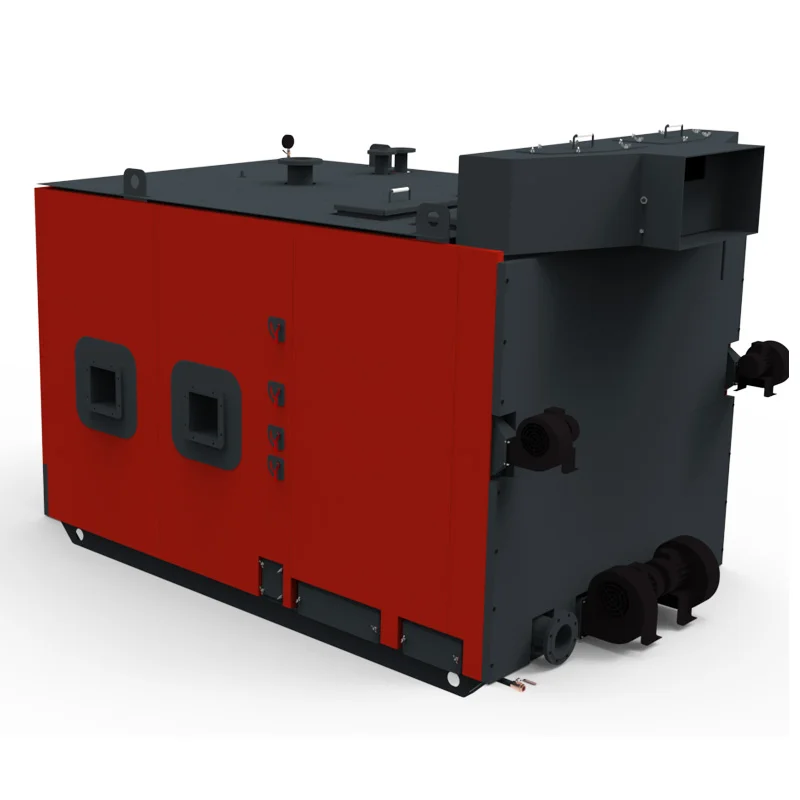

Пульт і три вентилятори

Пульт тримає задану температуру води на виході за даними термодатчика в мідній гільзі. Він плавно змінює оберти вентилятора первинного повітря й двох вентиляторів вторинного та вмикає циркуляційний насос. Під паливо обирають профіль — дрова, торф чи брикет, вугілля, тирса чи щепа — і окремо виставляють пороги насоса й вентиляторів.

У разі аварії пульт подає звуковий і світловий сигнал, а аварійний термостат знеструмлює вентилятори, якщо вода перегрілась. Доступні кліматичний терморегулятор і ModBus.

Тиск до 0,6 МПа і фланці Dy 150

Робочий тиск теплоносія — 0,15–0,6 МПа. Патрубки системи — Dy 150 на фланцях, клапанів безпеки два, кожен на фланці Dy 80. Нагрів — до 95 °C, а зворотка не повинна бути холоднішою за 55 °C.

95,5 м² теплообміну і 2450 л води

95,5 м² теплообмінних поверхонь омиває 2450 л води. Гідравлічний опір котла не перевищує 0,02 МПа, аеродинамічний — 200 Па.

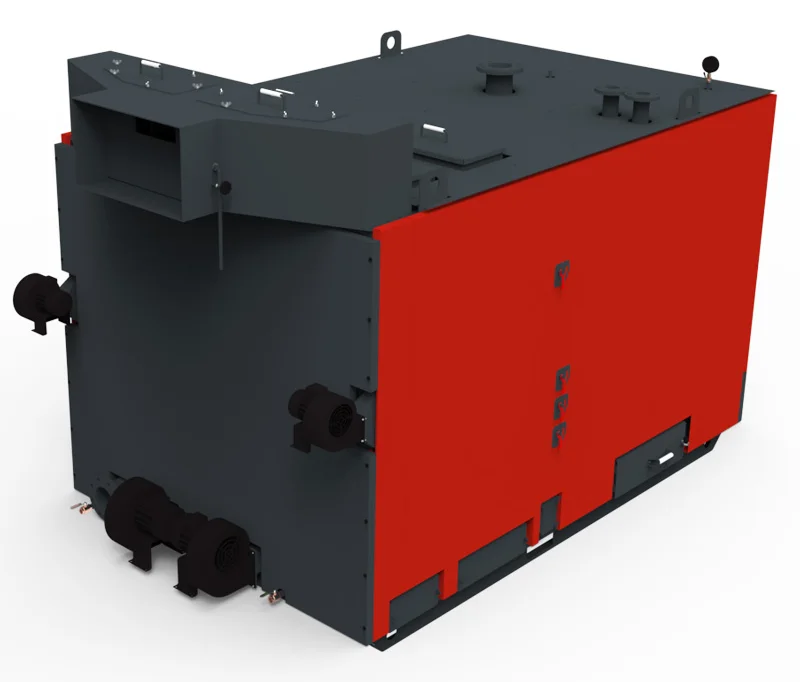

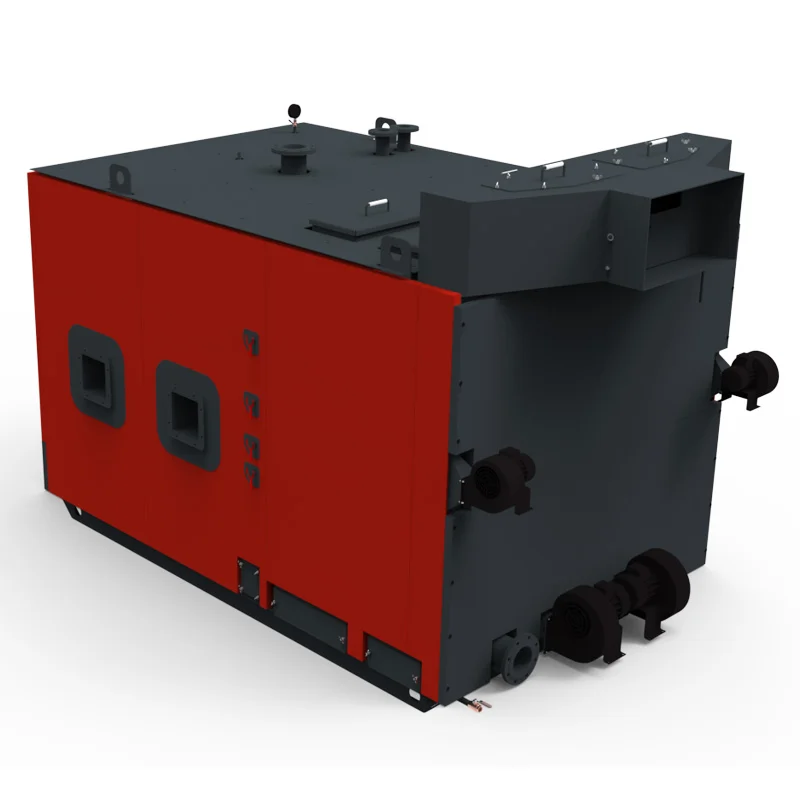

Димохід 800 × 450 мм

Під димохід — патрубок 800 × 450 мм, труба — діаметром 800 мм і заввишки від 25 м, розрідження за котлом — до 100 Па. На номіналі через трубу проходить близько 2610 м³ газів за годину від антрациту і 3900 м³ від дров.

Маса 8600 кг

Без води цей твердопаливний котел важить 8600 кг; у роботі до цього додаються 2450 л води.

Комплект і гарантія

Котел Ретра на 1500 кВт постачають із пультом, трьома вентиляторами наддуву, запобіжними клапанами, кульовим краном, манометром і краном для нього; систему автоматизованої подачі палива додають на замовлення. Гарантійний строк для теплообмінника — п'ять років після запуску за актом і не більше 72 місяців після відвантаження; для решти вузлів — рік.

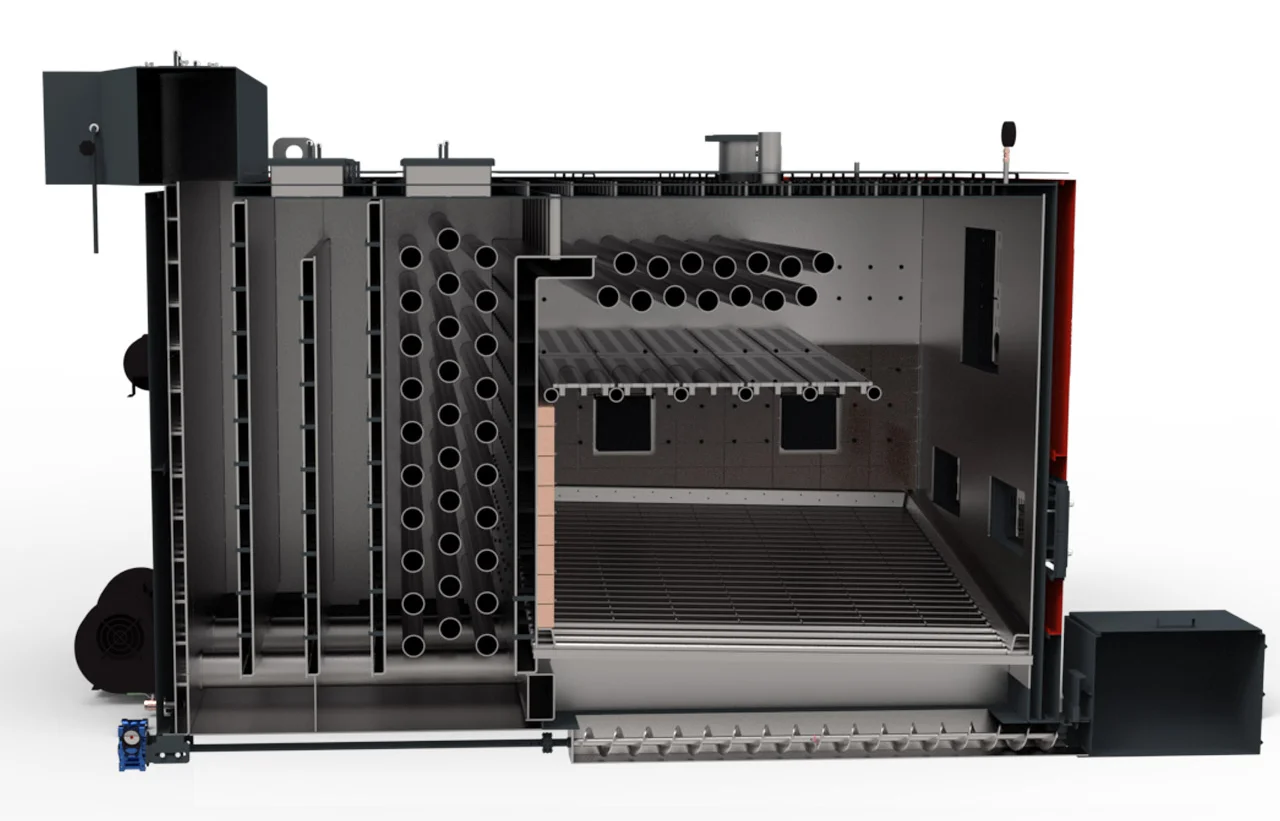

Вода, гази й повітря

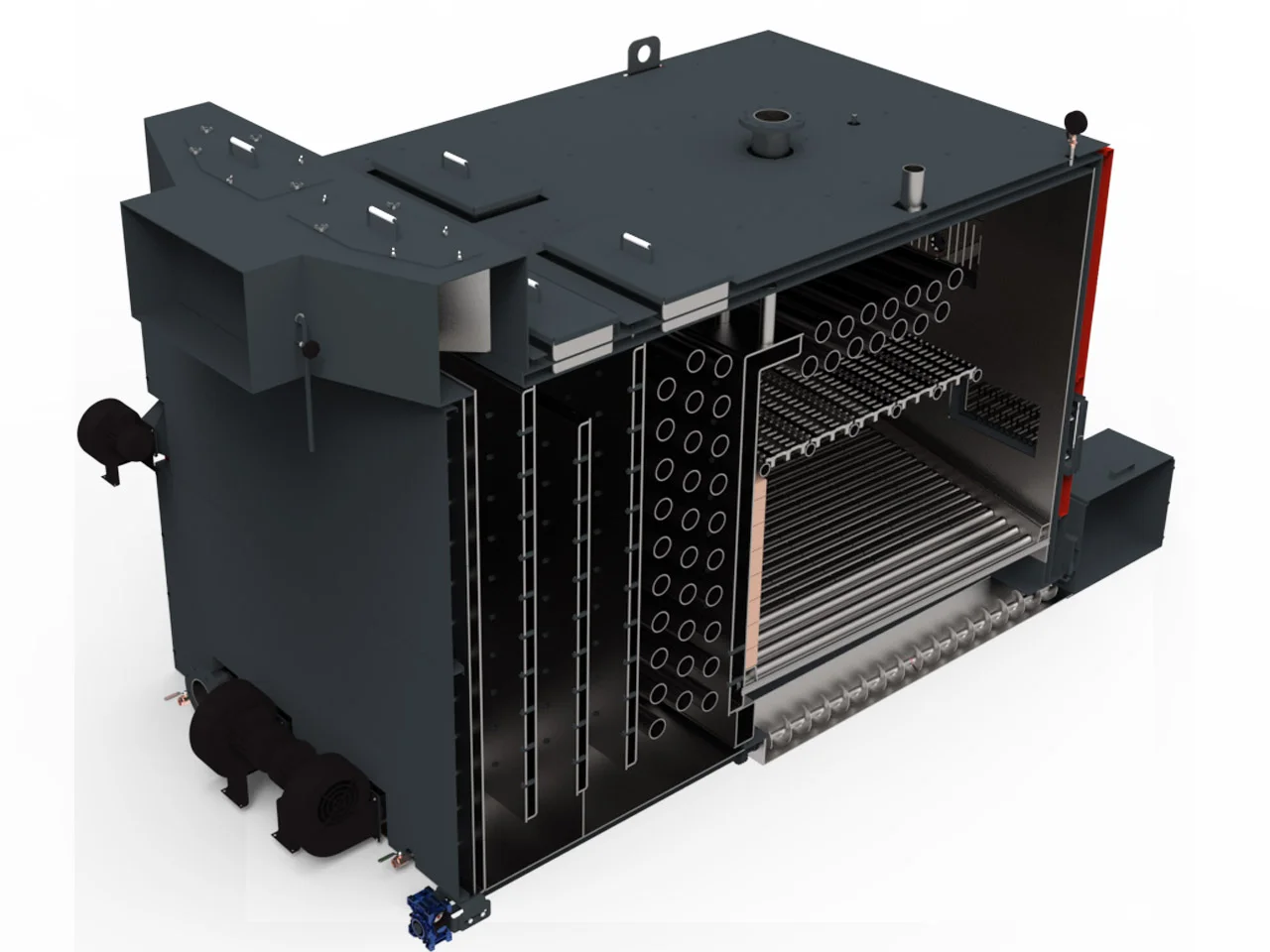

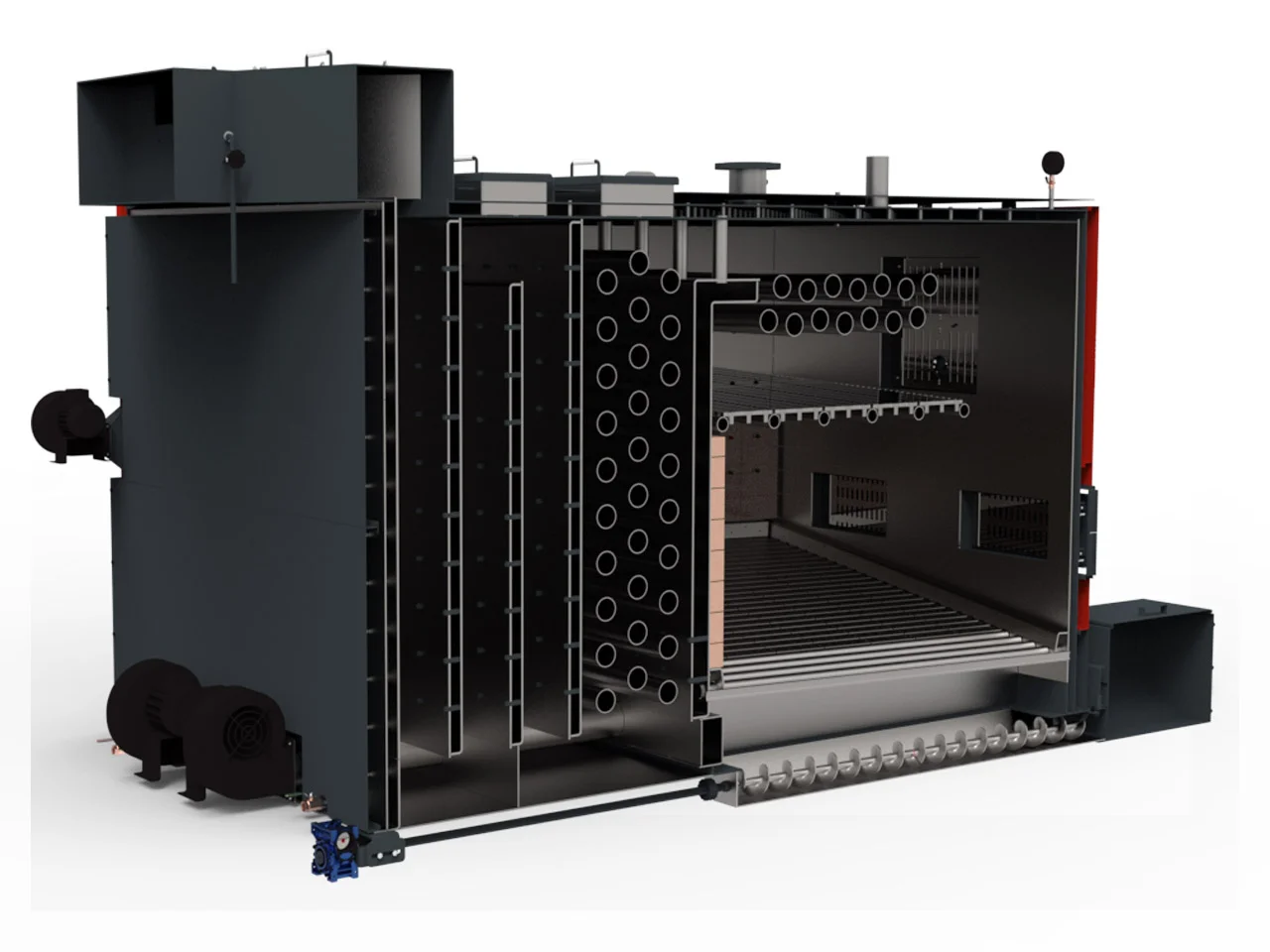

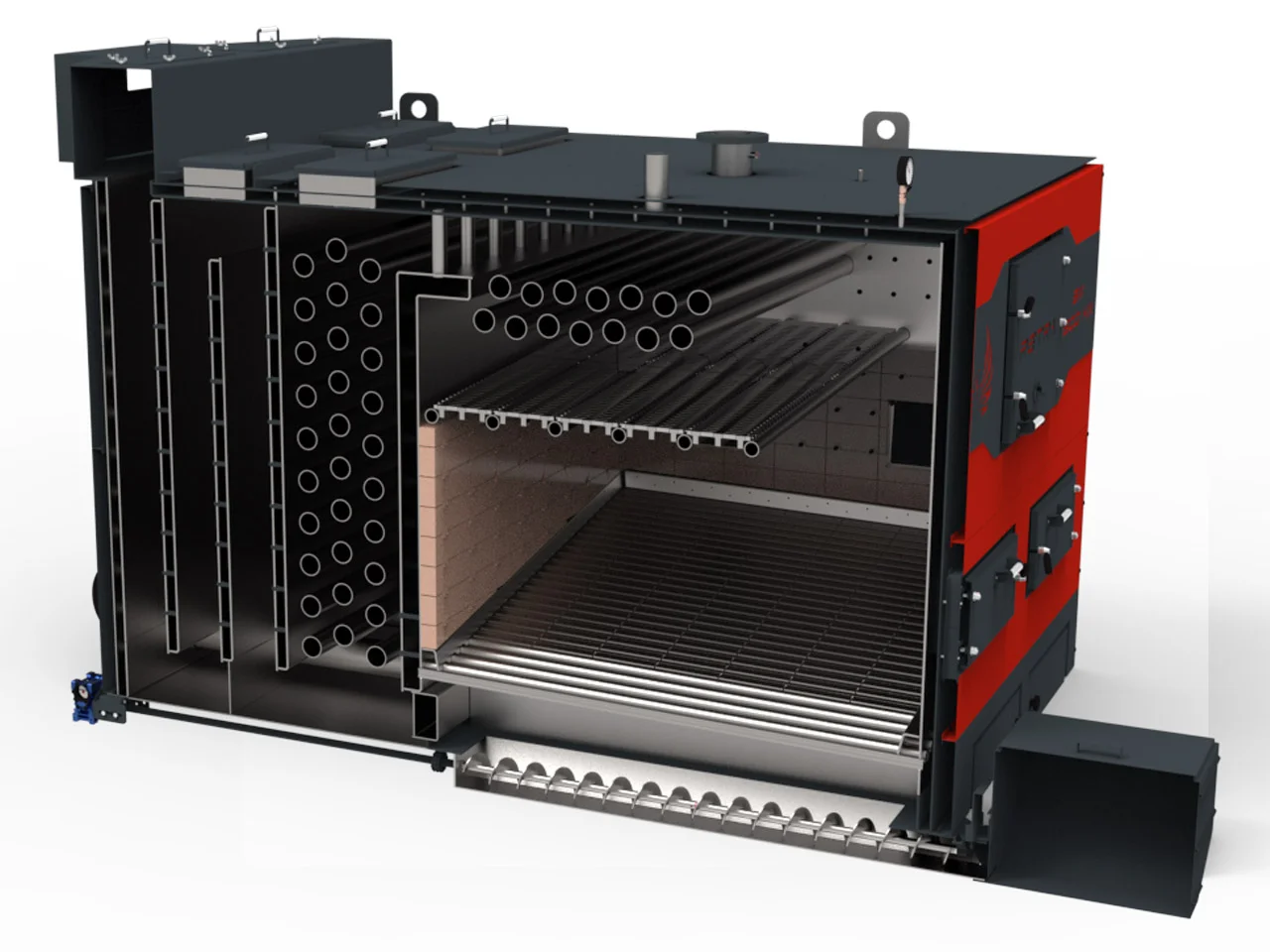

Вода в котлі омиває камеру згоряння, тече колосниковими трубами й трубами конвективної частини, а за топкою стоїть пряма перегородка. Гази виходять у димохід через шибер, повітря в топку роздають колектор первинного повітря та форсунки, а температуру для пульта міряє датчик у мідній гільзі.

Півтора мегавата котел видає з допуском ±10 %, а для розрахунку витрати взято антрацит із теплотворністю 27 000 кДж/кг і дрова з 12 300 кДж/кг. За потреби котел доповнюють автоматичним золовидаленням, а дані через ModBus виводять у диспетчерську.

Коли котел працює на мінімумі, газів виходить близько 1311 м³/год від антрациту й 1965 м³/год від дров. Ступінь захисту автоматики Plus — IP40, корпус утеплений.
