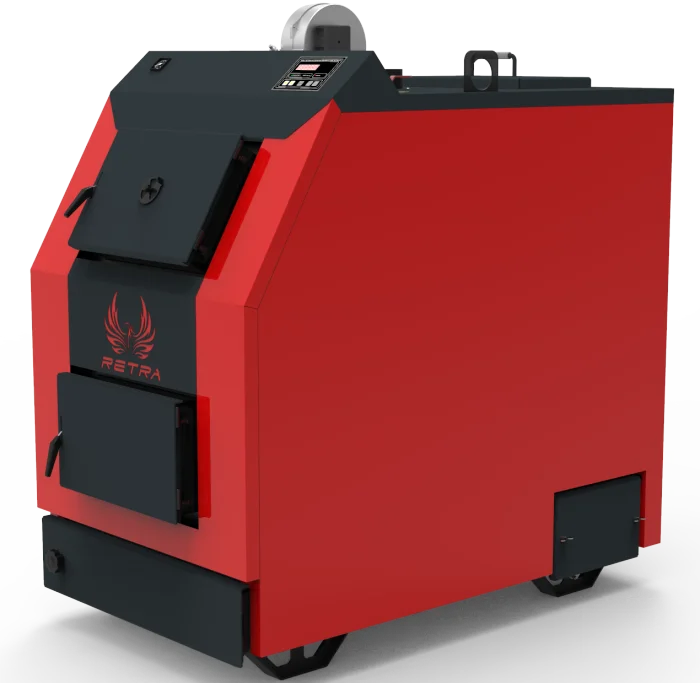

Котел твердопаливний Ретра-3М Plus 80 кВт

Центральне опалення приміщень загальною площею до 800 м² за висоти стелі до 3,5 м забезпечить твердопаливний котел Ретра-3М Plus на 80 кВт. Паливо закладають вручну, а наддув і температуру води веде електронний пульт.

Де його ставлять

Котли цієї потужності використовують для опалення приватних будинків і житлових комплексів, адміністративних, виробничих і складських приміщень, зокрема деревообробних підприємств і тваринницьких комплексів, а також павільйонів, теплиць, шкіл, магазинів і медичних закладів.

Переваги котла на 80 кВт

• Розсікання повітря по всій топці — первинний потік іде під колосники, вторинний — через форсунки в стінках, тож паливо й гази згоряють повністю
• Повітря налаштовується під паливо — потоки підбирають під будь-який вид твердого палива та горючих відходів
• Колосники, охолоджувані водою — трубчаста решітка входить у контур теплообмінника
• Екологічний клас 5 — для оновленої конструкції серії
• Притиск люків регулюється — дверцята підтягують до щільного прилягання
• Багатоходова конвективна камера — газам довше йти до димоходу
• Диспетчеризація RS-485 — дані котла можна передавати на віддалений пульт (опція)

Топка 900 × 635 × 915 мм на 472 л

Камера згоряння має 900 мм углиб, 635 мм ушир, 915 мм заввишки, об'єм — 472 л. Горловина завантажувального люка — 446 × 320 мм. Шурувальний люк спереду служить для ворушіння палива й видалення шлаку, нижній — для попелу; зольний ящик іде в комплекті. Сажу прибирають через бічні люки внизу та верхній люк, що спрацьовує як вибуховий клапан.

Електронне керування наддувом

Регулятор тримає задану температуру води на виході з котла: за даними цифрового датчика він змінює оберти вентиляторів первинного й вторинного повітря та вмикає циркуляційний насос. Профілі палива — дрова, торф чи брикет, вугілля, тирса чи щепа. Пороги для вентиляторів і для насоса виставляються окремо.

Тривогу пульт подає звуком і світлом, а аварійний термостат знімає живлення з вентиляторів при перегріві теплоносія. Підтримується кліматичний терморегулятор, дистанційний обмін даними — через ModBus як опція. Від мережі 220 В автоматика бере до 270 Вт, і живити її треба через стабілізатор напруги, щоб не втратити на неї гарантію.

Паливо і чавунні опції

Основне паливо — вугілля й брикети; допустимі суміш вугілля з деревом і деревні чи рослинні відходи вологістю до 30 %. Вологіша сировина потребує футерування топки. Якщо паливо — вугілля, трубчасту решітку застеляють чавунними плитами, а шурувальні дверцята прикривають чавунним екраном. Доступний також чавунний настил угорі топки, що підвищує температуру горіння низькосортного палива.

Теплообмінник 7,8 м², сорочка 224 л

Площа теплообміну в котла Ретра Plus — 7,8 м², об'єм водяної сорочки — 224 л. Стінки камери й теплообмінника — сталь 6 мм, термін служби — від 15 років. Робочий тиск — від 0,1 до 0,3 МПа, вода на виході — до 95 °C, на вході — від 55 °C; розрахунок — на відкриту систему.

Підключення 2", клапан 1" і димохід Ø250

Подача та зворотка — різьба 2", запобіжний клапан — 1". Патрубок під димохід — Ø250, труба 250 мм потрібна заввишки щонайменше 8 м, розрідження за котлом — до 40 Па.

Розміри 1825 × 950 × 1645 мм і вага 840 кг

Цей твердопаливний котел займає 1825 мм у довжину й 950 мм у ширину; висота з вентиляторами — 1645 мм. Маса без води — 840 кг.

Комплект і додаткові опції

Котел Ретра на 80 кВт приїжджає в комплектації Plus: пульт, два вентилятори наддуву, запобіжний клапан, кульовий кран, манометр і клапан до нього, зольний ящик, посібник з монтажу. За домовленістю з заводом додають футерування, чавунні колосники, золовидалення, кочегарний інструмент, вторинні фланці або бункер для автоматичної подачі щепи, тирси чи пелет.

Гарантія на теплообмінник і комплектуючі

П'ять років — тобто 60 місяців — гарантії на теплообмінник відраховують від акта запуску, з обмеженням у 72 місяці від відвантаження. Решта комплектуючих, від пульта до манометра, гарантована на рік.

Що де розташовано на корпусі

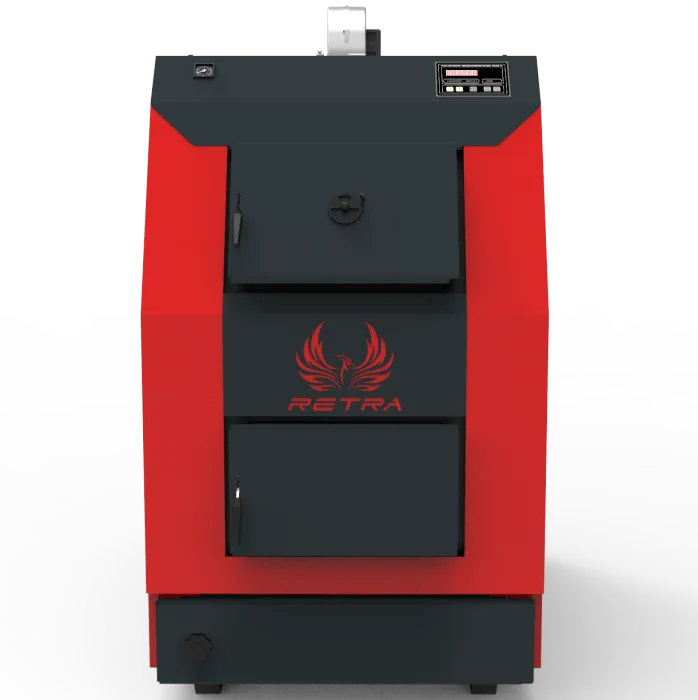

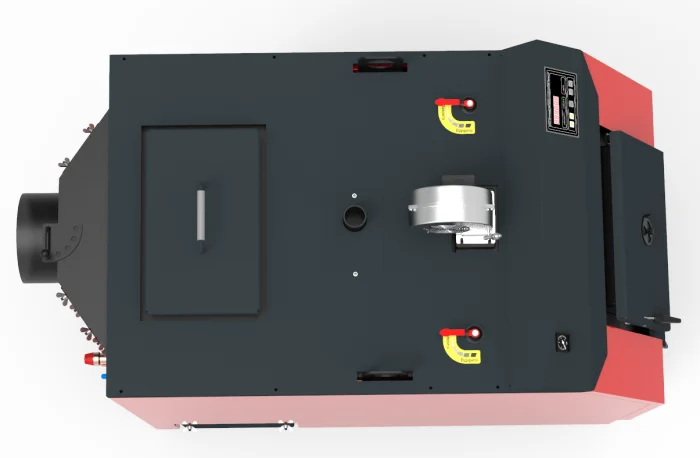

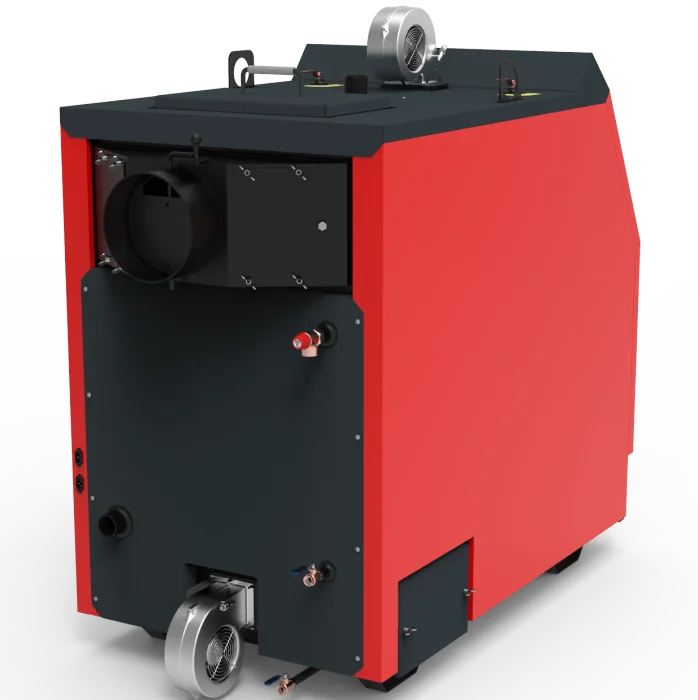

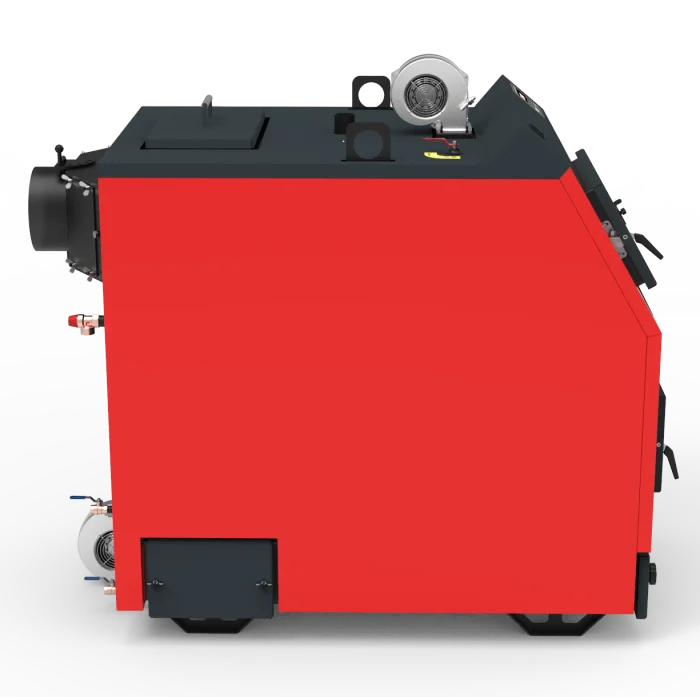

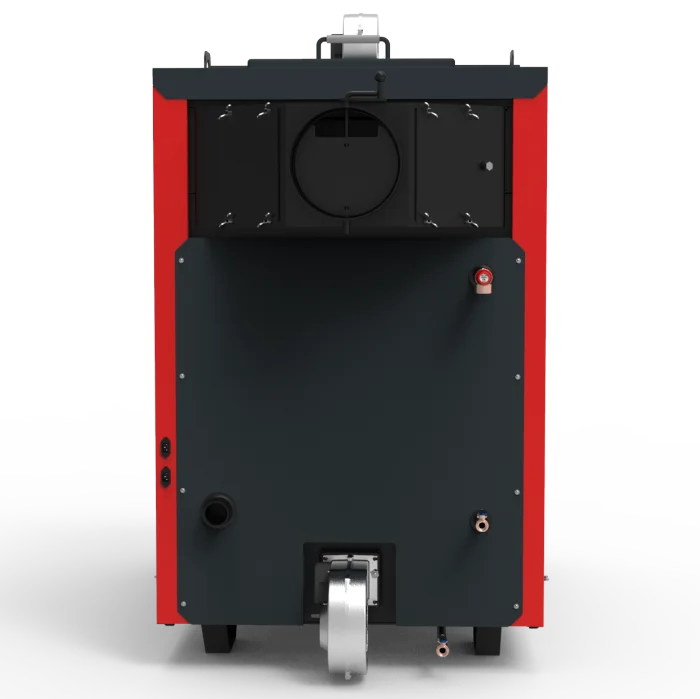

Спереду — завантажувальний, шурувальний і зольний люки. Згори — пульт керування, патрубок подачі та люк чистки димових каналів, який водночас служить вибуховим клапаном. Ззаду — димохід із поворотним шибером, патрубок зворотки, запобіжний клапан, зливний патрубок із кульовим краном і вентилятор первинного повітря зі шибером.
