Котел твердопаливний Ретра-3М Plus 250 кВт

До 2500 м² приміщень за висоти стелі до 3,5 м опалює промисловий твердопаливний котел Ретра-3М Plus на 250 кВт. Паливо подають вручну через широкий завантажувальний люк, а наддув трьома вентиляторами веде електронний пульт.

Що закладено в конструкцію котла на 250 кВт

• Трикамерна будова — велика топка для тривалого згоряння одного завантаження, друга камера відбирає тепло від продуктів згоряння, третя збирає золу
• Електронне керування наддувом — з кліматичним терморегулятором і дистанційним керуванням
• Розсікання повітря по всій топці — первинне й вторинне повітря йдуть по каналах через форсунки, і завдяки регулюванню потоків у камері утворюється «повітряний кокон» для повного спалення
• Форсунки і канали можна прочистити — коли вони забрудняться
• Повітря під вид палива — для дров, вугілля чи горючих відходів потоки виставляють по-різному
• Водоохолоджувані колосникові труби — решітка є частиною водяного контуру
• Регульований притиск люків і багатоходова конвективна частина

Для яких об'єктів

Такі котли ставлять для центрального опалення житлових комплексів і приватного житла, адміністративних, виробничих і складських приміщень, деревообробних підприємств, тваринницьких комплексів, павільйонів, теплиць, шкіл, магазинів і медичних закладів.

Скільки палива спалює котел

На номінальній потужності котел витрачає не більше 37 кг антрациту на годину або до 85,1 кг дров. Тепловидатність регулюється в межах 50–100 % від номінальної. Котел палить тверде кускове паливо — дрова, брикети з деревних відходів, лушпиння соняшнику, соломи чи торфу, буре й кам'яне вугілля, антрацит. Вугілля краще палити, поклавши на колосники чавунні решітки.

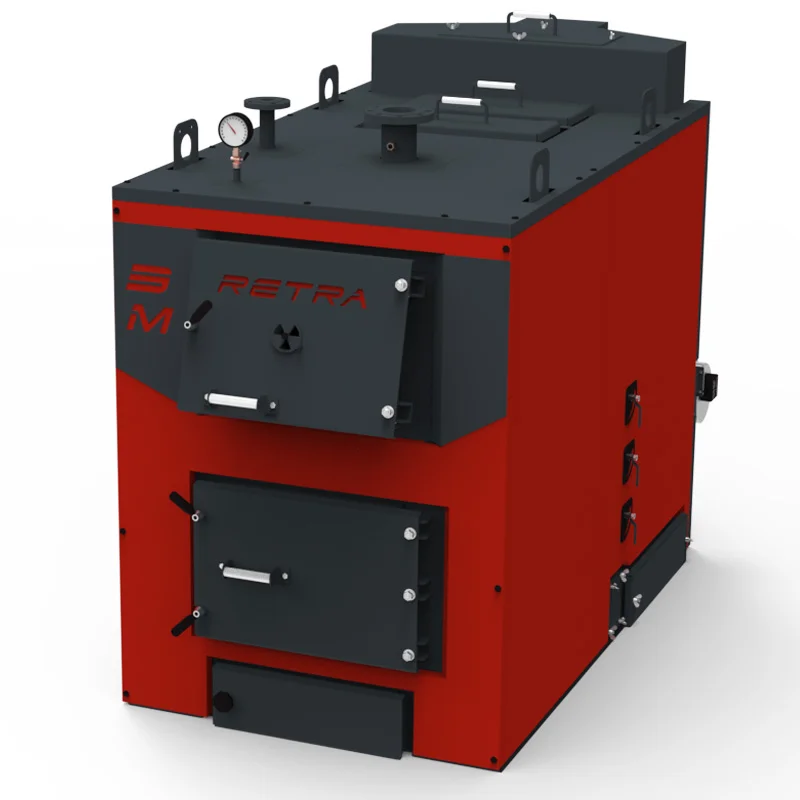

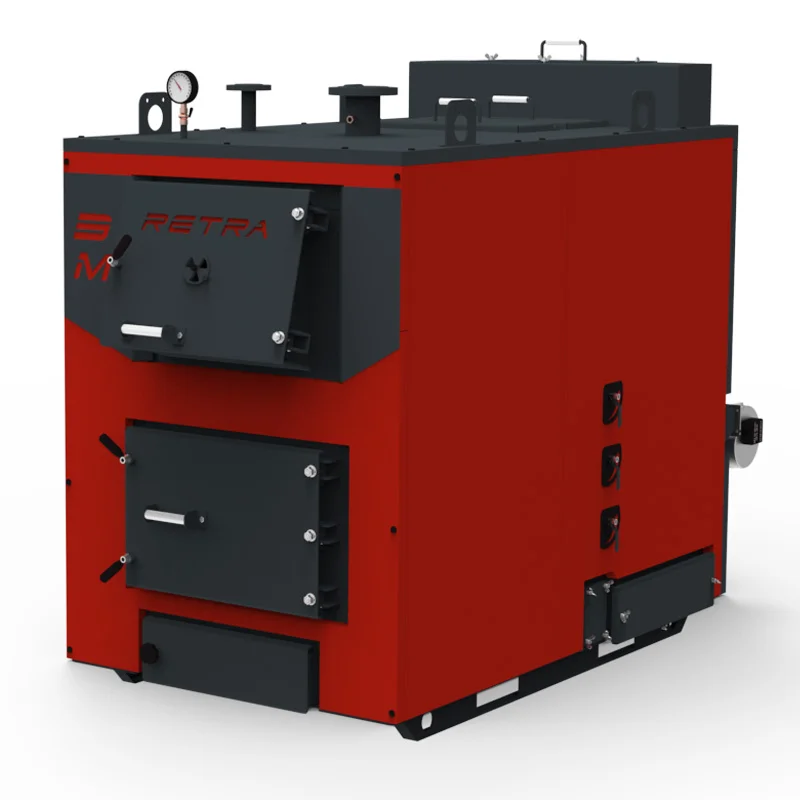

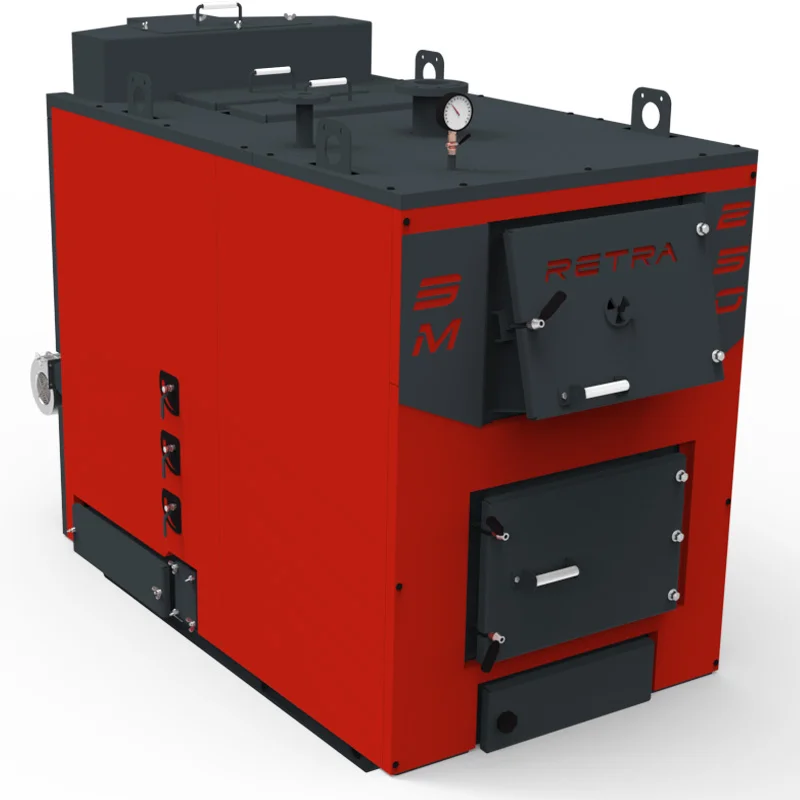

Топка 0,88 м³ і люк 540 × 465 мм

Об'єм камери згоряння — 0,88 м³, глибина — 1055 мм. Горловина завантажувального люка — 540 × 465 мм, крім нього спереду є шурувальний люк і люк для золи. Сажу з газоходу вибирають крізь бічний та верхній люки; димохід має власний люк.

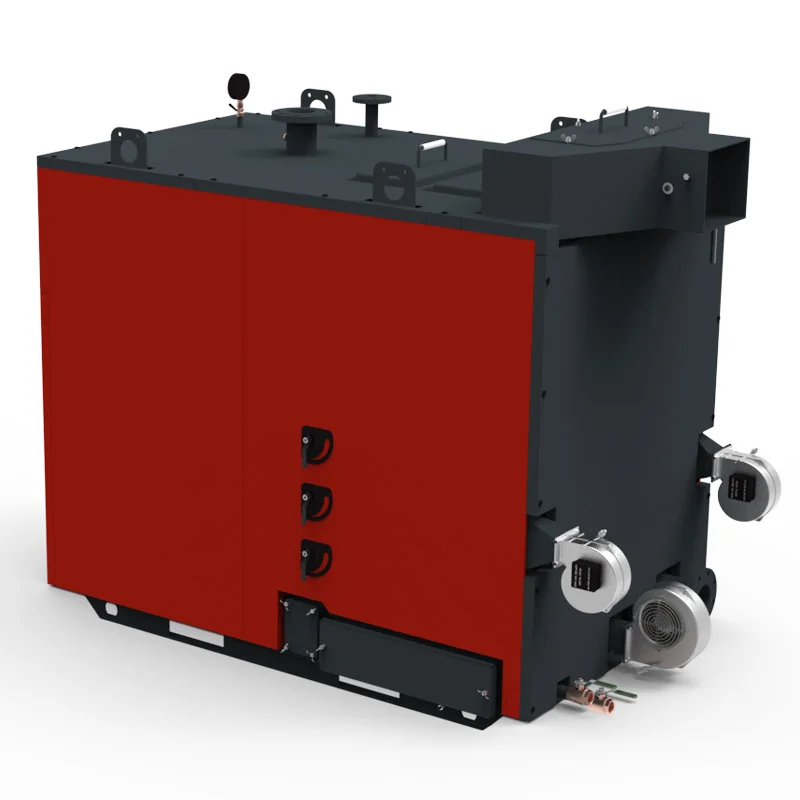

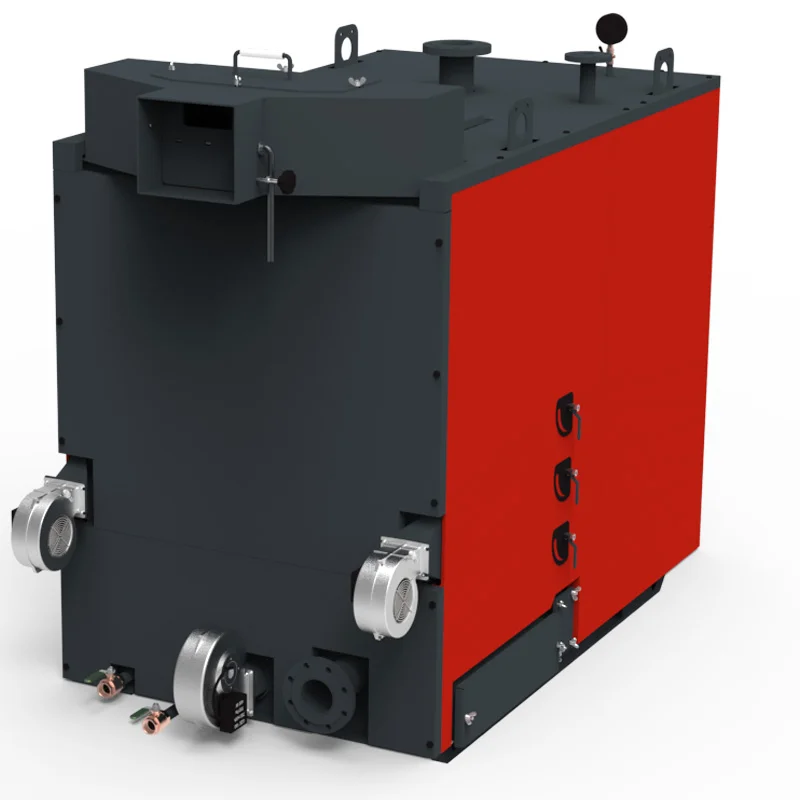

Пульт і три вентилятори

Котел комплектують одним вентилятором первинного повітря та двома — вторинного. Пульт отримує температуру теплоносія від датчика в мідній гільзі, плавно регулює оберти вентиляторів і живлення циркуляційного насоса, має профілі під дрова, торф чи брикет, вугілля, тирсу чи щепу. Пороги вмикання для вентиляторів і насоса задають незалежно.

Аварійні режими пульт супроводжує звуковою й світловою сигналізацією, а аварійний термостат вимикає вентилятори при перегріві води. Опційно доступні кліматичний терморегулятор і ModBus для диспетчерського нагляду. Від мережі 220 В автоматика споживає до 760 Вт.

Теплообмінник 21,5 м² і 730 л води

Стінки камери згоряння цього твердопаливного котла Ретра — сталь 6 мм. Площа теплообміну — 21,5 м², у котлі — 730 л води, яка нагрівається до 95 °C і повертається не холоднішою за 55 °C. Гідравлічний опір котла — до 0,02 МПа. Корпус теплоізольований.

Фланець Dy 100 і димохід 300 × 260 мм

Патрубки подачі й зворотки закінчуються фланцями Dy 100, а місце під запобіжний клапан має різьбу 1½". Вихід під димохід прямокутний, 300 × 260 мм; труба потрібна діаметром 350 мм і заввишки не менше 15 м, розрідження за котлом — до 50 Па.

2480 × 1335 × 1995 мм і 2100 кг

Котел має 2480 мм у довжину, 1335 мм у ширину та 1995 мм у висоту, а важить без води 2100 кг.

Комплект поставки

Разом із Ретра-3М на 250 кВт постачаються вентилятор первинного повітря, два вентилятори вторинного, пульт керування, запобіжний клапан, кульовий кран, манометр і кран під нього. За потреби котел обладнують системою автоматизованої подачі палива.

Гарантія 60 місяців на сталевий теплообмінник

Гарантія на теплообмінник становить п'ять років: її рахують від акта запуску, але не далі 72 місяців після відвантаження. На решту вузлів гарантія — 12 місяців.

Повітряний і газовий тракт

Повітря від вентиляторів іде через колектор первинного повітря та форсунки первинного й вторинного повітря. За топкою стоїть пряма перегородка, а конвективна частина зібрана з водоохолоджуваних труб. Витрату палива наведено для антрациту з теплотворністю 27 000 кДж/кг і дров із 12 300 кДж/кг. Для диспетчеризації пульт працює через ModBus: передає температуру теплоносія й аварійні сигнали, приймає задане значення температури та команди пуску чи зупинки.

Автоматика виконана зі ступенем захисту IP40. На мінімальній потужності котел дає близько 218 м³ газів за годину на антрациті й 328 м³ на дровах.
