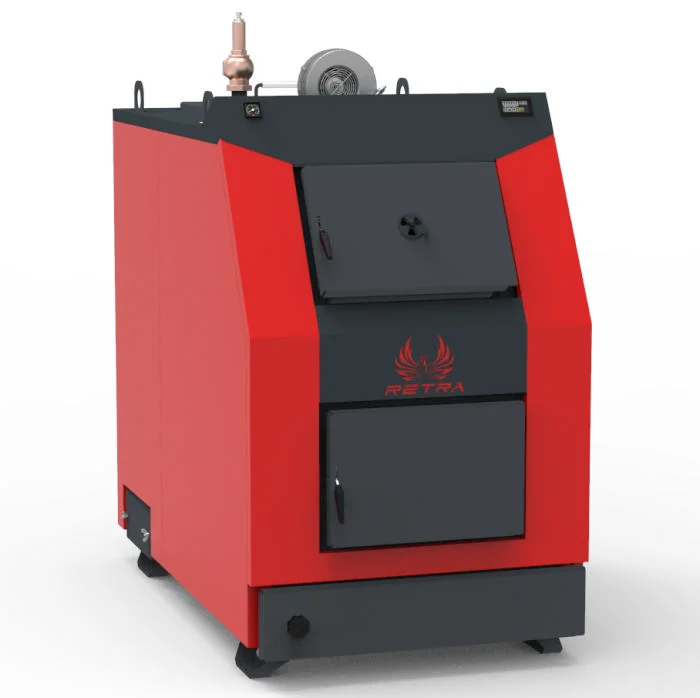

Котел твердопаливний Ретра-3М Plus 150 кВт

До 1500 м² приміщень зі стелею до 3,5 м опалює промисловий котел Ретра-3М Plus на 150 кВт. Твердопаливний котел завантажують вручну, а горіння регулює електронний пульт із вентиляторами первинного та вторинного повітря.

Переваги промислового котла на 150 кВт

• Повітря по всьому об'єму топки — первинний потік подається під колосники, вторинний — форсунками у верхній і бічних стінках, тож паливо й гази з нього згоряють повністю
• Налаштування під будь-яке тверде паливо — повітряні потоки регулюють під вид палива й горючих відходів
• Водоохолоджувані колосники — решітка з труб, якими тече теплоносій
• Клас 5 за екологічністю — нова конструкція серії
• Регульований притиск люків — щільне закривання дверцят
• Багатоходова конвективна камера — димові гази віддають тепло воді на кількох ходах
• RS-485 — опційна диспетчеризація

Для яких будівель

Котли такого класу встановлюють для центрального опалення житлових комплексів і приватного житла, адміністративних, промислових і складських приміщень, деревопереробних підприємств і тваринницьких комплексів, павільйонів, теплиць, шкіл, магазинів і медичних закладів.

Фланцеве підключення Dy 65

Подачу й зворотку тут під'єднують через Dy 65. Запобіжний клапан ставлять на 1½". Робочий тиск — від 0,1 до 0,3 МПа, а на замовлення теплообмінник посилюють до 0,6 МПа. Вода на виході нагрівається до 95 °C і повертається не холоднішою за 55 °C.

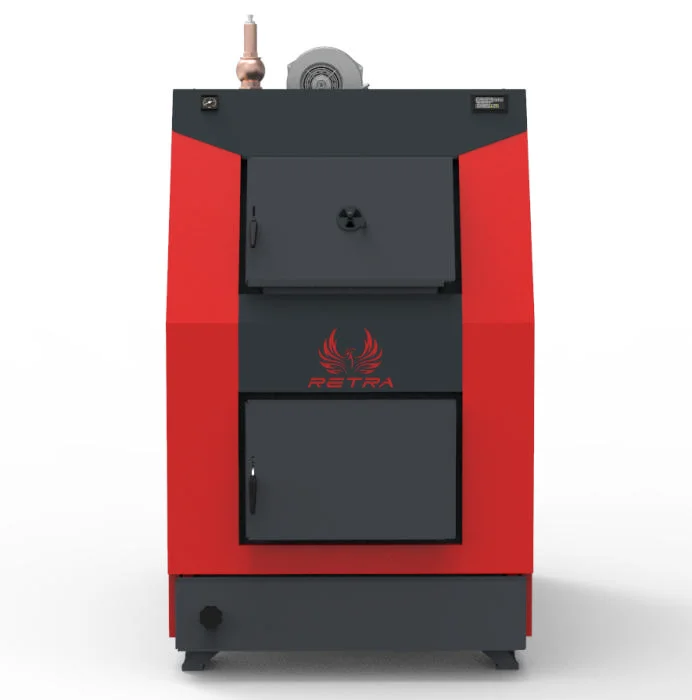

Топка 1050 × 800 × 1042 мм і горловина 492 × 372 мм

Об'єм камери згоряння — близько 770 л: 1050 мм завглибшки, 800 мм завширшки, 1042 мм заввишки. Великі поліна й брикети проходять у завантажувальну горловину 492 × 372 мм. Крім неї спереду є шурувальний люк і люк для золи, а для чистки газоходів — бічні люки внизу та верхній люк, що працює як вибуховий клапан.

Керування наддувом і насосом

Цифровий датчик вимірює температуру води на виході, і пульт за нею змінює оберти вентиляторів та вмикає циркуляційний насос. Для різного палива передбачені профілі — під дрова, торф чи брикет, вугілля, тирсу чи щепу. Насос і вентилятори вмикаються кожен за своїм порогом температури.

Сигнал аварії — звуковий і світловий; при перегріві теплоносія наддув вимикає аварійний термостат. Передбачено підключення кліматичного терморегулятора і, як опція, ModBus для диспетчерської. Автоматика споживає до 370 Вт від 220 В і живиться через стабілізатор напруги — інакше гарантія на неї не зберігається.

Паливо

Перелік палива для 150 кВт такий: насамперед вугілля та брикети, а також змішане з дровами вугілля, деревина й рослинні відходи, якщо їхня вологість у межах 30 %. Вологіша сировина потребує футерування топки. Вугілля палять на чавунних решітках, покладених на трубчасті колосники, з чавунним екраном на шурувальному люку. Для низькосортного палива замовляють чавунний настил угорі топки.

12,63 м² теплообміну і 335 л води

Камера згоряння й теплообмінник Ретра-3М мають стінки з 6-міліметрової сталі, а служити котел розрахований від 15 років. Площа теплообміну — 12,63 м², об'єм води в сорочці — 335 л. Корпус утеплено і закрито кожухом із порошковим покриттям.

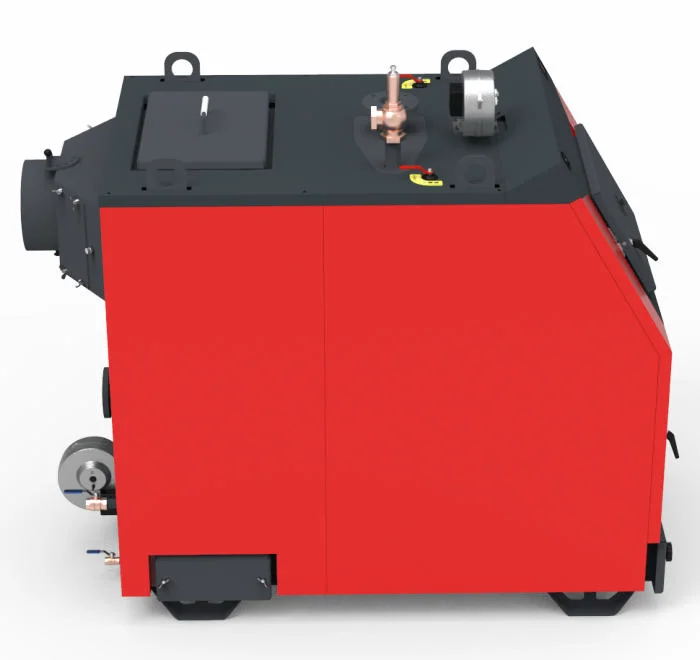

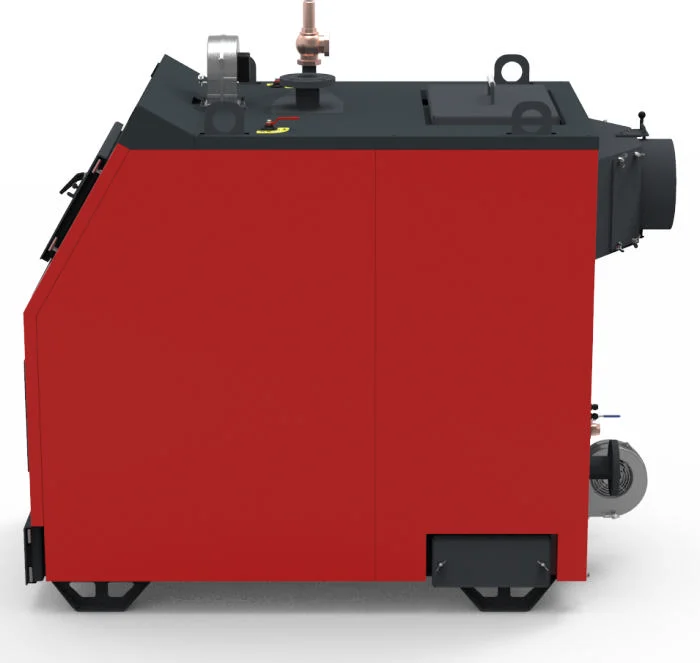

Димохід і габарити

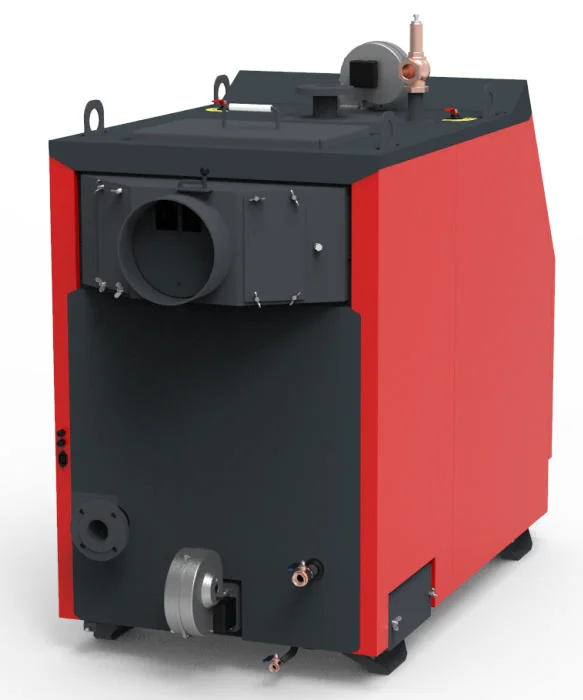

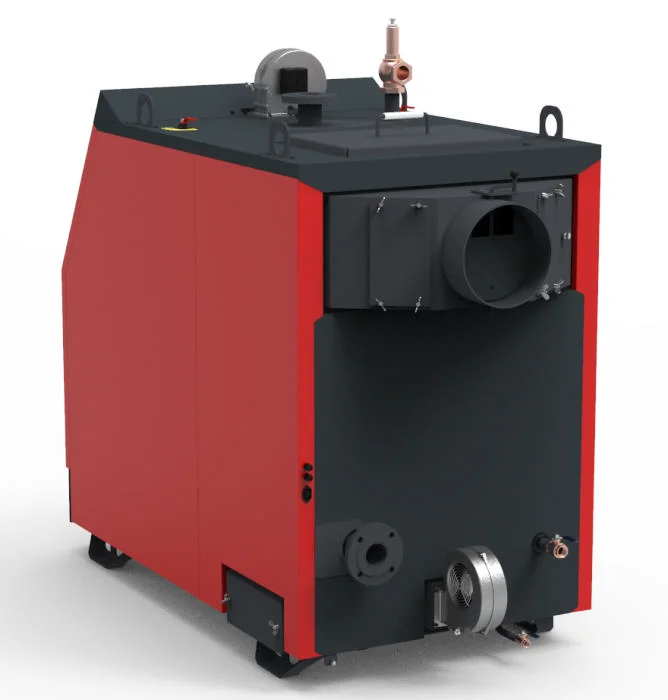

Цей твердопаливний котел має патрубок під димохід Ø300 мм, димова труба має бути заввишки щонайменше 15 м, розрідження за котлом — до 50 Па. Котел займає 2130 мм у довжину та 1060 мм у ширину, висота з вентиляторами — 1740 мм, маса без води — 1320 кг.

Комплект і опції

Котел Ретра на 150 кВт везуть до об'єкта разом із пультом і парою вентиляторів наддуву; до них додаються запобіжний клапан, кульовий кран, манометр із клапаном та інструкція. Опції — футерування топки, чавунні колосники й настил, система золовидалення для палива з високою зольністю, кочегарний інструмент, вторинні фланці, бункер для автоматичної подачі щепи, тирси чи пелет.

Гарантія

Завод відповідає за теплообмінник 60 місяців після запуску, оформленого актом, і щонайдовше 72 місяці після відвантаження. За пульт, вентилятори, манометр і клапан — рік.

Шлях води й закладка

Зворотка входить у котел ззаду і розходиться всіма порожнинами теплообмінника: у топці вода бере тепло від жару контактом і випромінюванням, далі — від газів у конвективній частині, а виходить нагрітою через патрубок подачі зверху. Паливо закладають так, щоб до шурувального люка лишалося щонайменше 10 см, — тоді його дверцята не вигорають передчасно.
