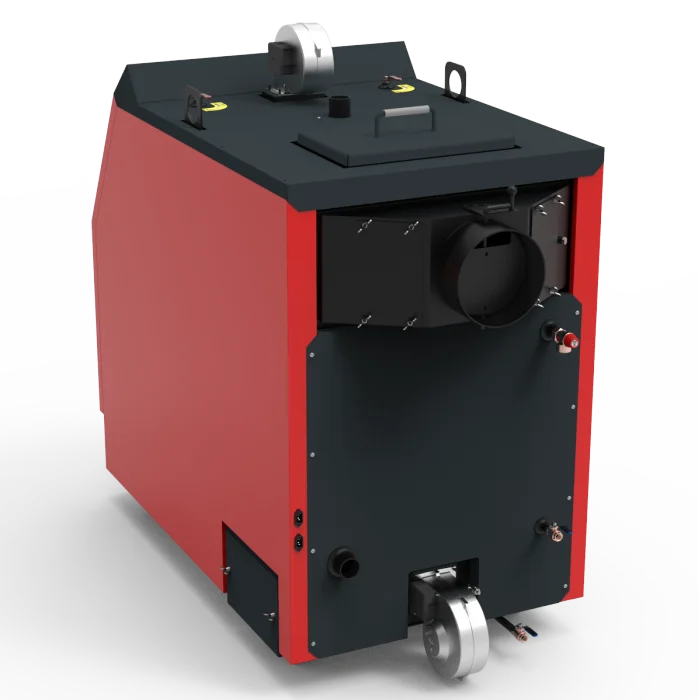

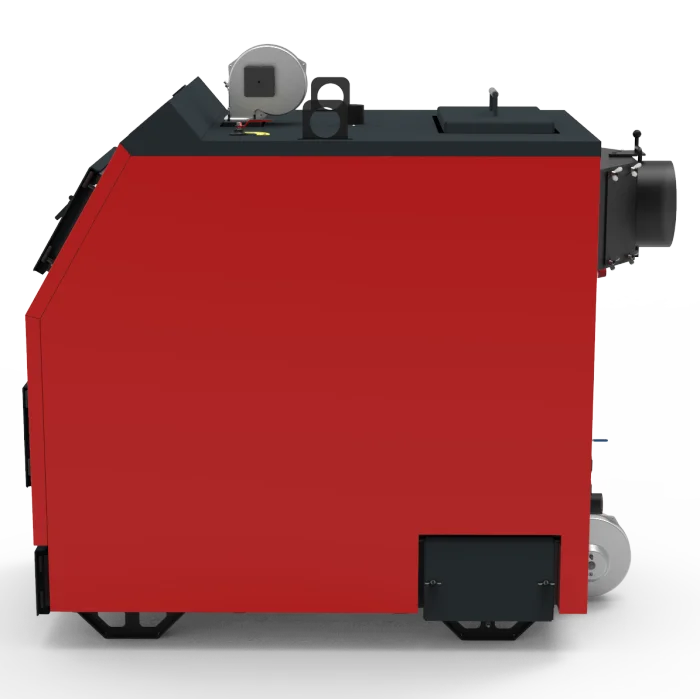

Котел твердопаливний Ретра-3М Plus 98 кВт

Будинок, житловий комплекс, склад чи школу площею до 1000 м² за висоти стелі до 3,5 м опалює твердопаливний котел Ретра-3М Plus потужністю 98 кВт. Ця модель відома також як Retra 100-3М. Завантаження палива — ручне, горінням керує електроніка.

Переваги, на які варто зважити

• Два канали подачі повітря — вентилятор первинного повітря подає його під решітку, вентилятор вторинного — у верхню частину топки через форсунки, щоб піролізні гази згоряли
• Налаштування потоків під паливо — котел підлаштовують під будь-яке тверде паливо й горючі відходи
• Трубчасті водяні колосники — решітка нагріває теплоносій разом зі стінками топки
• Екологічний клас 5 — для нової конструкції серії
• Регульоване притискання люків — дверцята закриваються щільно
• Багатоходовий конвективний теплообмінник — гази проходять кілька ходів, віддаючи тепло
• RS-485 — канал для диспетчерського контролю як опція

Для яких об'єктів

Котли цієї серії ставлять для центрального опалення приватного житла й житлових комплексів, адміністративних, промислових і складських приміщень, деревопереробних підприємств, тваринницьких комплексів, павільйонів, теплиць, шкіл, магазинів, медичних закладів.

Топка 950 × 715 × 930 мм

Камера згоряння має 950 мм у глибину, 715 мм у ширину й 930 мм у висоту, тобто 574 л. Завантажувальна горловина — 446 × 320 мм. Шлак і жар ворушать через шурувальний люк, попіл виймають через нижній, у комплекті є зольний ящик. Для чистки димових каналів передбачено бічні люки внизу й верхній люк, який також скидає тиск газів при аварії.

Пульт і вентилятори

Пульт стежить за температурою теплоносія на виході з котла через цифровий датчик і за нею регулює швидкість вентиляторів та вмикання циркуляційного насоса. Для кожного палива — дров, торфу чи брикету, вугілля, тирси чи щепи — у пульті є свій профіль. Межі вмикання для вентиляторів і для насоса налаштовуються незалежно одна від одної.

Нештатні режими пульт сигналізує звуком і світлом, а при перегріві теплоносія аварійний термостат вимикає вентилятори. Можна підключити кліматичний терморегулятор, а для дистанційного нагляду — ModBus. Споживання автоматики — до 320 Вт від 220 В; для гарантії на неї потрібен стабілізатор напруги.

Чим палити

Котел Ретра Plus адаптований під вугілля й брикети різного асортименту, допускає суміш вугілля з дровами та деревні чи рослинні відходи вологістю до 30 %. Вологішому паливу потрібна футерована топка. Вугільна топка вимагає чавунного настилу на водяних колосниках і чавунного екрана на шурувальному люку. Доступний і чавунний настил угорі топки для низькосортного палива.

8,9 м² теплообміну і 282 л води

Площа теплообміну — 8,9 м², у сорочці — 282 л. Сталь камери й теплообмінника — 6 мм, термін служби — не менше 15 років. Тиск — 0,1–0,3 МПа, температура води на виході — до 95 °C, на вході — не менше 55 °C. Схема підключення — переважно відкрита система з природною циркуляцією.

Димова труба від 13 м

Для 98 кВт труба потрібна діаметром 250 мм і заввишки не менше 13 м. Патрубок під димохід — Ø250, розрідження — до 40 Па. Подача й зворотка — 2", запобіжний клапан — 1".

Габарити 1900 × 960 × 1660 мм і 920 кг

Довжина твердопаливного котла — 1900 мм, ширина — 960 мм, висота з вентиляторами — 1660 мм. Без води котел важить 920 кг.

Комплект і опції

У поставці — котел Ретра на 98 кВт, два вентилятори, пульт, запобіжний клапан, кульовий кран, манометр із клапаном, зольний ящик і керівництво з монтажу та експлуатації. Додатково можна замовити футерування, чавунні колосники, золовидалення, кочегарний інструмент, вторинні фланці, а для автоматичної роботи — бункер для щепи, тирси чи пелет або автоматизований склад палива.

Гарантія 60 місяців

Гарантія на теплообмінник становить 60 місяців від запуску котла за актом, але не більше 72 місяців від відвантаження. Для пульта, вентиляторів та іншої комплектації строк коротший — рік.

Опції під конкретне паливо

Футерування топки вогнетривкою цеглою потрібне для вологого палива. Чавунний настил угорі топки працює як каталізатор горіння й допомагає з низькосортним паливом. Для вугілля замовляють чавунні колосники разом з екраном шурувального люка, а для палива з великою зольністю — систему золовидалення з модернізованою зольною камерою, шнеком і бункером. Якщо автоматичну подачу планують згодом, у котлі заздалегідь роблять врізку із заглушкою.
