Котел твердопаливний Ретра-3М Plus 2000 кВт

Твердопаливний котел Ретра-3М Plus на 2000 кВт — промисловий агрегат для центрального опалення до 20 000 м² приміщень за висоти стелі до 3,5 м. У нього два завантажувальні люки для ручної закладки, а наддув регулює електроніка.

Особливості котла на 2000 кВт

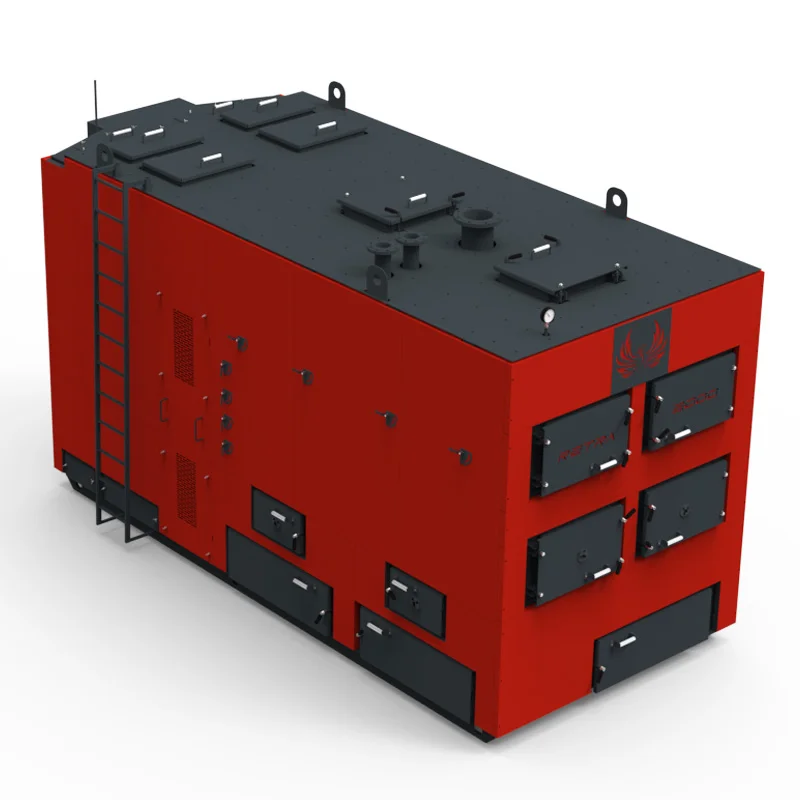

• Два завантажувальні люки — кожен 550 × 630 мм
• Топка 7,51 м³ — великий запас палива, тож після розпалу котел не потребує постійного обслуговування
• Сталь камери згоряння 8 мм
• Прямоточне й піролізне горіння разом — конструкція дозволяє поєднувати обидва методи
• Розсікання повітря по всьому об'єму топки — з «повітряним коконом» для повного згоряння
• Чищення форсунок і повітряних каналів — у міру їх забруднення
• Повітря підлаштовують під паливо — і під тверде, і під горючі відходи

Для яких об'єктів

Котел на 2000 кВт ставлять у котельнях житлових комплексів, адміністративних, промислових і складських приміщень, деревопереробних підприємств, тваринницьких комплексів, павільйонів, теплиць, шкіл, магазинів і медичних закладів.

Паливо і витрата

Котел палить дрова, брикети з деревних відходів, лушпиння соняшнику, соломи чи торфу, буре й кам'яне вугілля та антрацит; деревна сировина — вологістю до 30 %. Вугілля рекомендовано спалювати на чавунних решітках поверх водяних колосників. На номінальній потужності він спалює до 235 кг антрациту або 510 кг дров на годину, а тепловидатність регулюється від 50 до 100 %.

Топка 2400 × 2100 × 1490 мм

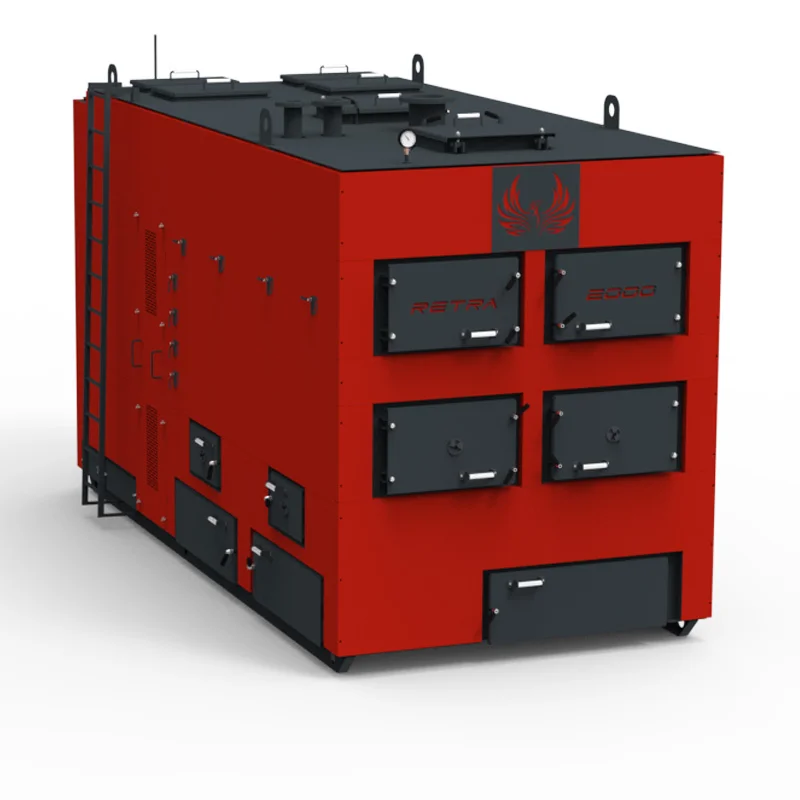

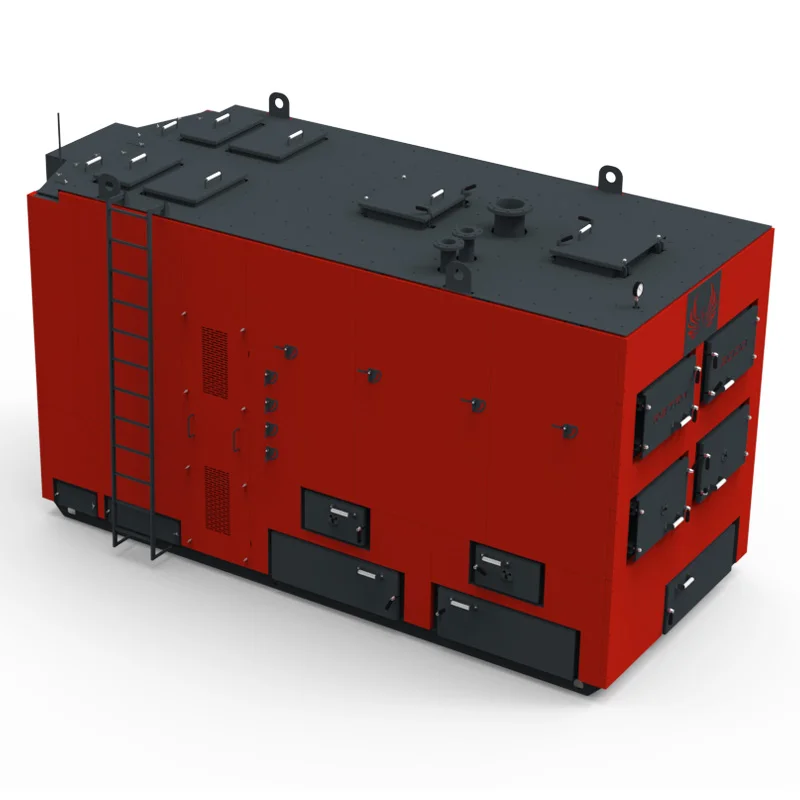

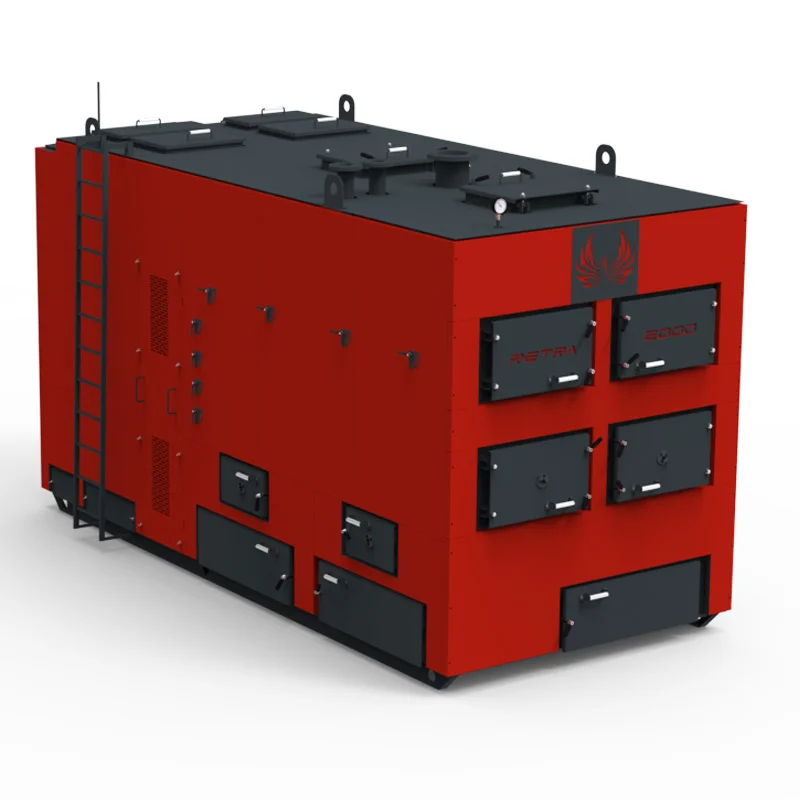

Топка простягається на 2,4 м углиб при ширині 2100 мм; шар палива — до 1490 мм. На фасаді, окрім пари завантажувальних, розміщено шурувальний і зольний люки. Газохід чистять зверху й збоку, димохід — через власний люк.

Різновиди корпусу й екологічний клас

Люки бувають футеровані, це різновид Ф, або з водяним охолодженням — різновид В. Фасад котла роблять вертикальним (П) або нахиленим (К). За екологічністю котел належить до 3-го класу; до 5-го його піднімає опційний чавунний настил над топкою.

Пульт керування

Задану температуру води на виході пульт підтримує за даними датчика в мідній гільзі: він регулює оберти вентиляторів первинного й вторинного повітря та вмикає циркуляційний насос. Режими пульта розраховані на дрова, торф чи брикет, вугілля, тирсу чи щепу, а насос і вентилятори мають кожен свій поріг.

При аварії пульт сигналізує звуком і світлом, аварійний термостат вимикає вентилятори при перегріві теплоносія. Підключаються кліматичний терморегулятор і ModBus. Автоматика бере до 3600 Вт від 220 В.

Фланці Dy 200 і клапани Dy 100

Подача й зворотка під'єднуються фланцями Dy 200, два запобіжні клапани — фланцями Dy 100. Робочий тиск — від 0,15 до 0,6 МПа. Вода гріється до 95 °C, температура зворотки — не нижче 55 °C.

Теплообмінник 131,6 м² і 3200 л води

Теплообмінні поверхні мають 131,6 м². Об'єм води — 3200 л. Опір воді не більший за 0,02 МПа.

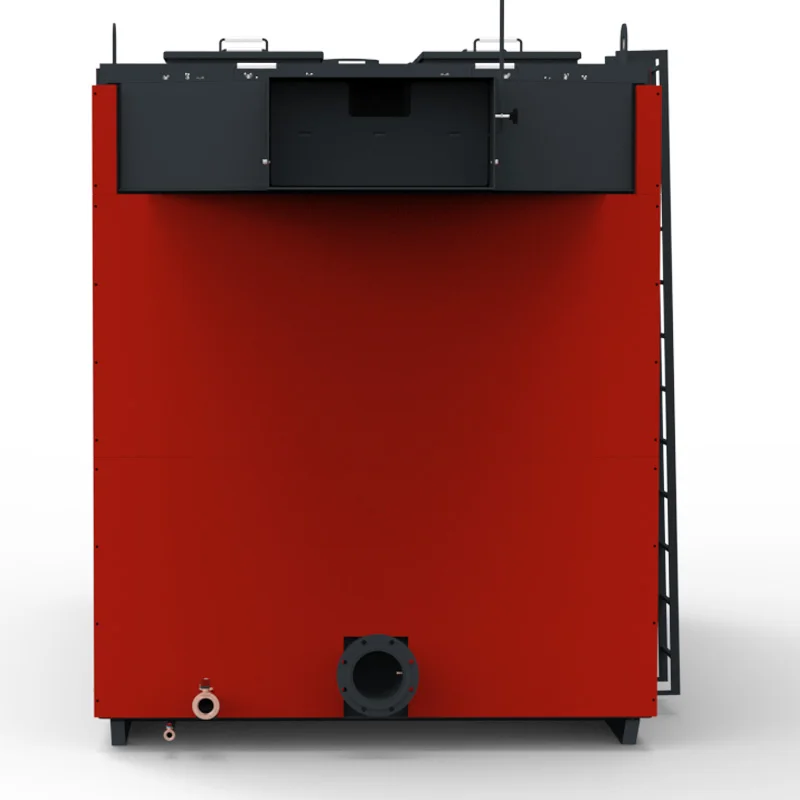

Димохід 900 × 450 мм і труба 900 мм

Патрубок під димохід — 900 × 450 мм. Під нього зводять трубу Ø900 мм не нижчу за 25 м; розрідження — до 100 Па. На повній потужності щогодини утворюється близько 3470 м³ газів з антрациту й 5100 м³ із дров.

5115 × 2400 × 3080 мм і 11 200 кг

Довжина цього твердопаливного котла перевищує 5 м — 5115 мм; ширина — 2400 мм, висота — 3080 мм. Без води він важить 11 200 кг.

Гарантія

Сталевий теплообмінник Ретра-3М має гарантію 60 місяців від акта запуску, але не довше 72 місяців від відвантаження; пульт, вентилятори, манометр і клапани — 12 місяців.

Що всередині котла

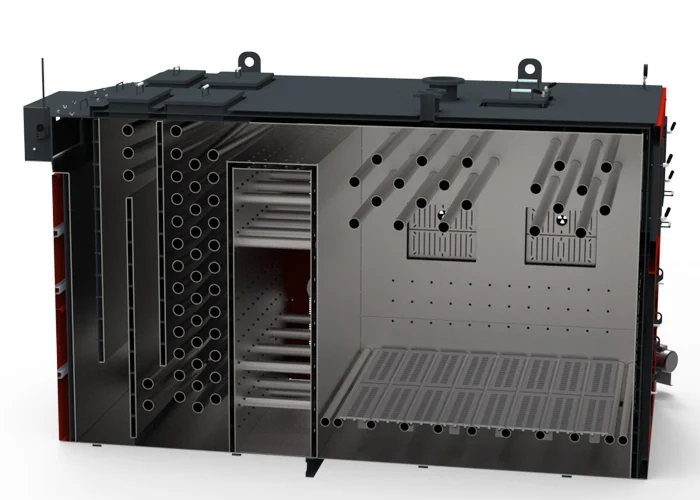

Топку оточує водяна сорочка, колосники — охолоджувані труби. Первинне повітря подається через розсікач, вторинне — своїми каналами; за топкою стоїть пряма перегородка. Ще є шибер на димоході, кран для наповнення і зливу та мідна гільза під датчик пульта.

Розрахункові умови

Котел видає 2000 кВт ±10 %; витрату палива — 235 кг антрациту й 510 кг дров на годину — наведено для теплотворності 27 000 і 12 300 кДж/кг. Через ModBus у диспетчерську передаються температура теплоносія й аварійні сигнали, а звідти задають температуру та запускають або зупиняють автоматику.

Ступінь захисту автоматики — IP40, аеродинамічний опір котла — до 200 Па. Корпус теплоізольований, а повітряні форсунки й канали за потреби прочищають. Якщо несправність виникла з вини виробника, у гарантійний строк її за рахунок заводу усуває його представник — протягом 10 робочих днів з дня встановлення причини, залежно від виду несправності.
