Котел твердопаливний Ретра-3М Plus 200 кВт

Котел на 200 кВт розрахований на опалення до 2000 м² приміщень за висоти стелі до 3,5 м. Це модель промислового ряду серії Ретра-3М Plus з ручним завантаженням палива й електронним керуванням наддуву.

Чим цей котел вигідний

• Подача повітря двома каналами — первинне під колосники, вторинне через форсунки в стінках, із «повітряним коконом» у камері згоряння для повного спалення палива
• Повітря під конкретне паливо — дрова, вугілля чи горючі відходи потребують різних потоків, і їх можна підлаштувати
• Колосники-труби з водою — решітка теж віддає тепло в систему
• Екологічний клас 5 — для оновленої конструкції
• Притиск люків із регулюванням — дверцята підтягуються
• Конвективна камера в кілька ходів — після топки газ ще кілька разів омиває водяні стінки
• Віддалена диспетчеризація RS-485 — опція

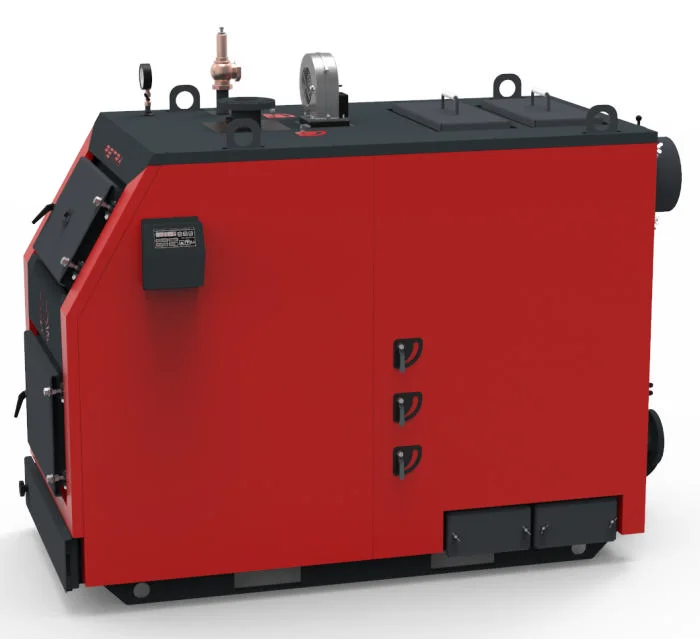

Пульт збоку котла

На котлі 200 кВт пульт керування винесено на бічну сторону корпусу. Він підтримує задану температуру води на виході: цифровий датчик дає дані, а регулятор плавно змінює оберти вентиляторів і вмикає циркуляційний насос. Режими пульта відповідають дровам, торфу чи брикету, вугіллю, тирсі чи щепі, а вмикання насоса й вентиляторів прив'язане до окремих температурних порогів.

Тривожні ситуації пульт показує світлом і звуком. Аварійний термостат знеструмлює вентилятори при перегріві теплоносія. Підключаються кліматичний терморегулятор і, за бажання, ModBus. Автоматика бере з мережі 220 В до 760 Вт; її живлять через стабілізатор, бо без нього гарантія на автоматику не діє.

Камера згоряння на 1,087 м³

Топка має 1200 мм завглибшки, 870 мм завширшки та 1136 мм заввишки — 1,087 м³. Горловина завантажувального люка — 548 × 372 мм. Нижче розташовані дверцята шурувального люка й люка для попелу; газоходи чистять через два бічні люки внизу та верхній люк — він же вибуховий клапан.

Паливо для 200 кВт

Котел розрахований на вугілля й брикети різних сортів, а також на суміш вугілля з деревом і деревні чи рослинні відходи вологістю до 30 %. Сировину з більшою вологістю палять у футерованій топці. Під вугілля трубчасті колосники застеляють чавунними решітками й ставлять чавунний екран на шурувальний люк; для низькосортного палива є чавунний каталізатор горіння вгорі топки.

Теплообмінник 18,55 м² і 540 л води

Площа теплообміну — 18,55 м², об'єм сорочки — 540 л. Теплообмінник Ретра Plus виготовлено зі сталі 6 мм і розраховано щонайменше на 15 років роботи. Стандартно котел працює під тиском 0,1–0,3 МПа, а посилений варіант витримує до 0,6 МПа. Вода на виході — до 95 °C, зворотка — від 55 °C.

Підключення Dy 100 і димохід Ø300

Подача й зворотка під'єднуються через Dy 100, запобіжний клапан — 1½". Патрубок під димохід — Ø300, труба діаметром 300 мм має бути не нижчою за 15 м, розрідження за котлом — до 50 Па.

2535 × 1150 × 1900 мм і 1800 кг

Котел має 2535 мм у довжину, 1150 мм у ширину й 1900 мм у висоту з вентиляторами. Без води цей твердопаливний котел важить 1800 кг.

Комплектація і опції

У поставку Ретра на 200 кВт входять пульт, вентилятори первинного й вторинного повітря, запобіжний клапан, кульовий кран, манометр із клапаном і керівництво з монтажу та експлуатації. З опцій доступні футерована топка, чавунні колосники й настил, система золовидалення, набір кочегара, вторинні фланці, бункер зі шнеком для щепи, тирси чи пелет.

Гарантія на теплообмінник 5 років

Теплообмінник котла гарантовано на 60 місяців від введення в роботу за актом — проте не більше 72 місяців від дня відвантаження. Пульт, вентилятори та інші комплектуючі мають гарантію на рік.

Що розміщено на корпусі

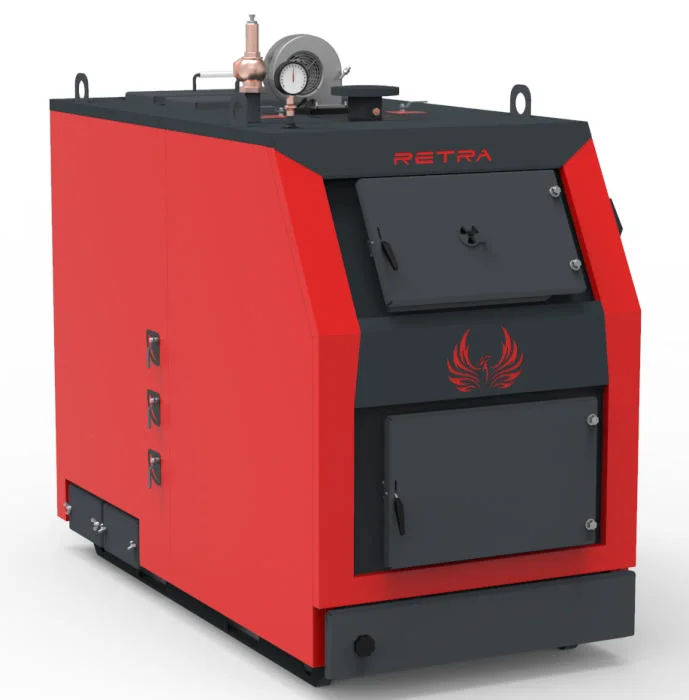

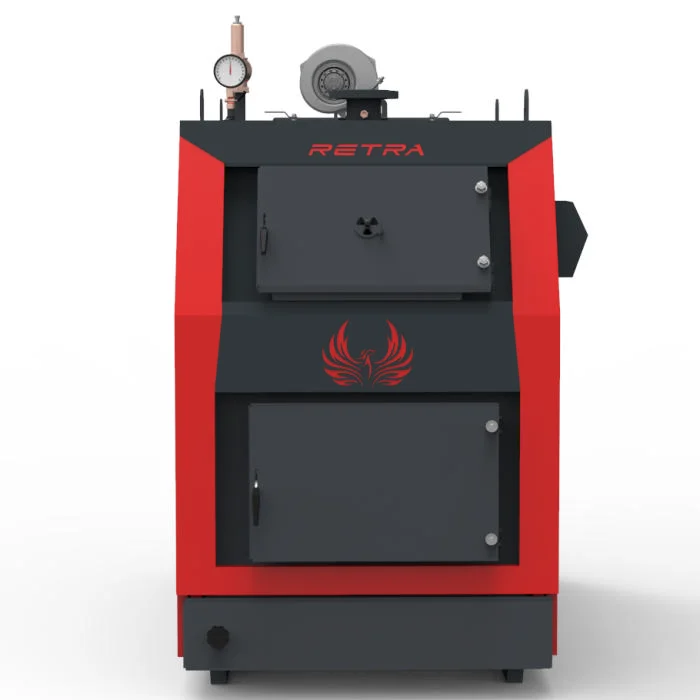

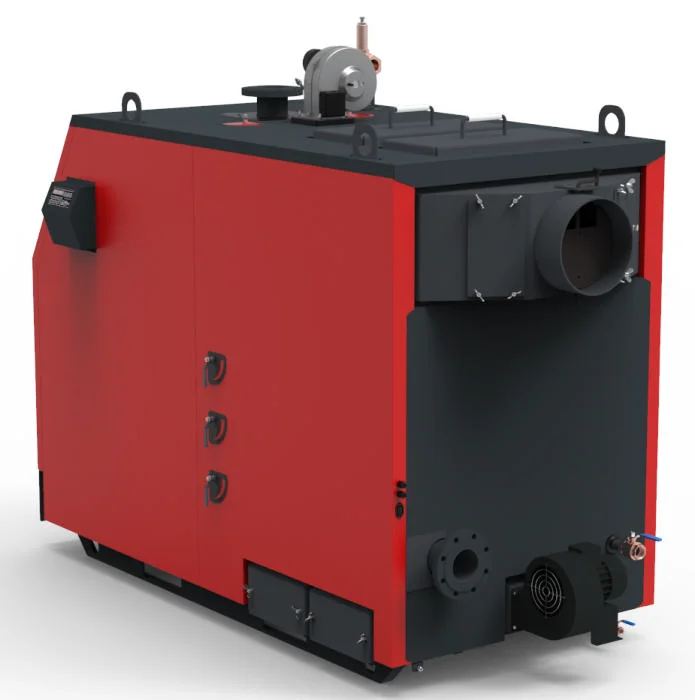

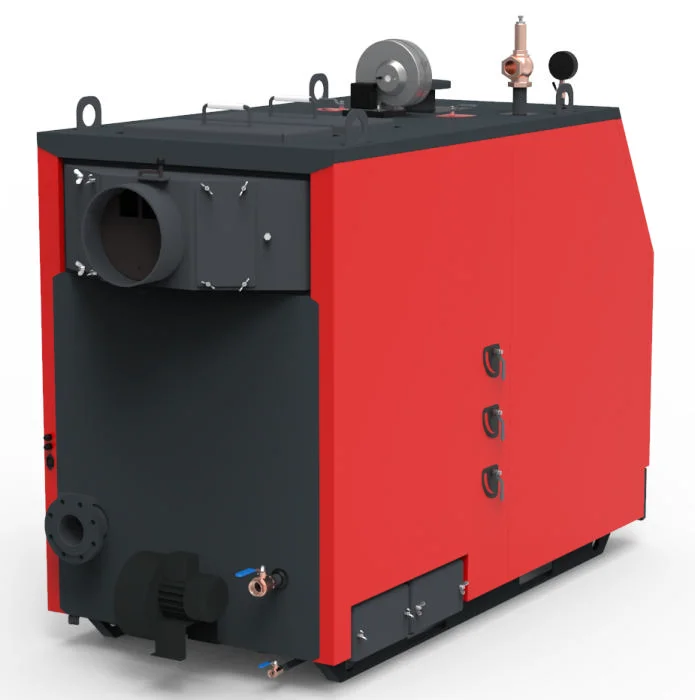

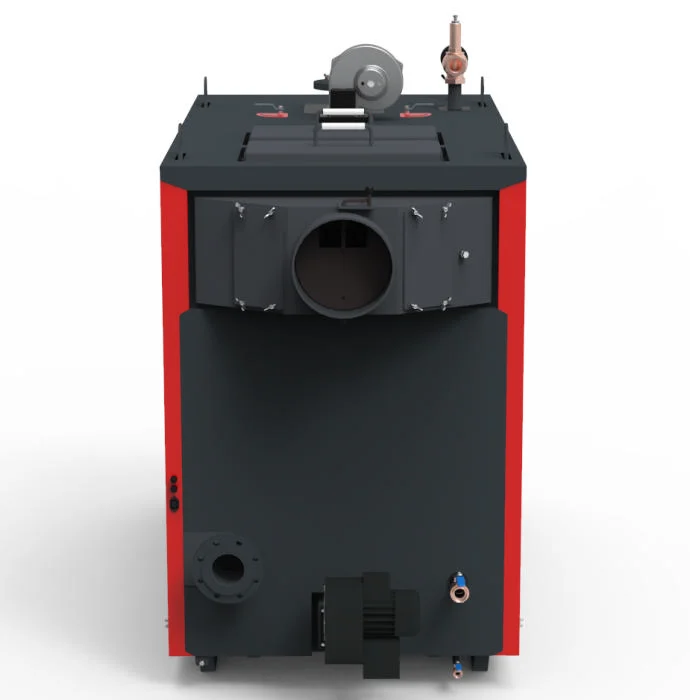

На фасаді — три люки: для завантаження, шурування й золи. Пульт на цій моделі стоїть збоку, а згори — патрубок подачі й люк чистки димових каналів, що в аварійній ситуації випускає гази. На задній стінці — димохід зі шибером, що повертається, патрубок зворотки, клапан безпеки, злив із кульовим краном і вентилятор первинного повітря з регулювальним шибером.

Опції під паливо

Під вологе паливо замовляють футерування топки, під вугілля — чавунні колосники з екраном шурувального люка, під паливо з великою зольністю — систему золовидалення зі шнеком і бункером. Чавунний настил угорі топки підвищує температуру горіння низькосортного палива, а врізка із заглушкою дає змогу пізніше додати автоматичну подачу.
