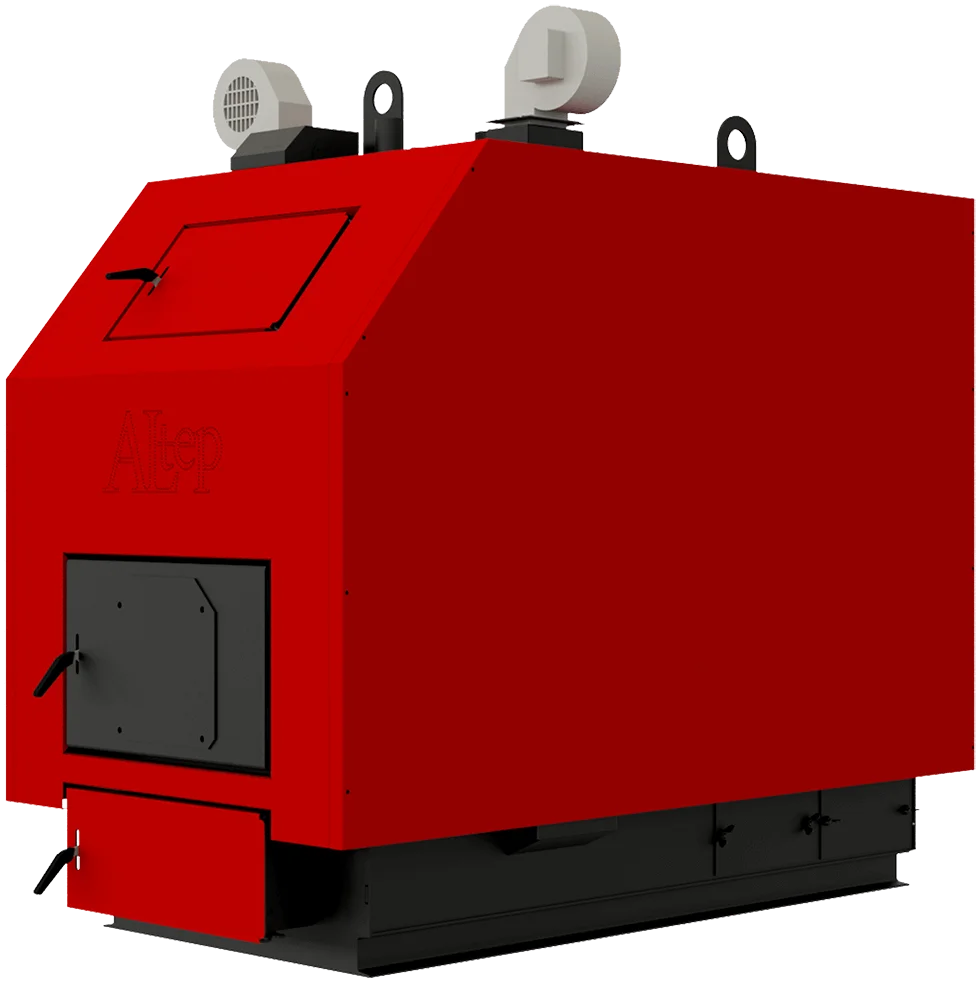

Котел твердопаливний Альтеп TRIO UNI PLUS 200

Котел на 200 кВт із топкою на 1100 дм³ і великими завантажувальними дверцятами 530 × 695 мм — Альтеп TRIO UNI Plus 200. Два вентилятори з блоком управління дозують повітря, а паливо — дрова, вугілля, брикети чи торф — закладають вручну.

Чим вирізняється TRIO UNI Plus 200

• Топка на 1100 дм³ — для ручного завантаження палива.
• Дверцята 530 × 695 мм — вищі й ширші, ніж у моделей на 80–150 кВт.
• 545 л води в котлі.
• Площа теплообміну 18,5 м².
• Підключення Ду 100 — подача і зворотка.
• Автоматика в комплекті — контролер і два вентилятори.

Корпус 1160 × 1900 × 2350 мм

Твердопаливний котел на 200 кВт має 1160 мм у ширину, 1900 мм у висоту і 2350 мм у глибину, маса без води — 1780 кг. Корпус із подвійними стінками утеплений під декоративною обшивкою.

Димохід

Боров із шибером має 348 мм зовнішнього діаметра. Рекомендований димохід — 350 мм усередині, перерізом 908 см²; тяга за котлом — 23–30 Па, гази на виході — 100–180 °C.

Запобіжна арматура

Запобіжний клапан ставлять на фланцевий патрубок Ду 50 і налаштовують на 0,25 МПа; штуцер зливу — Ду 25. Робочий тиск — до 0,20 МПа, випробувальний — не більше 0,30 МПа; теплообмінник конвекційної частини чотириходовий, вода — від 58 до 85 °C.

Завантаження і зола

Основну закладку роблять через великі дверцята 530 × 695 мм, а через ревізійні дверцята на передній стінці паливо докладають на вже завантажений шар, розпалюють і стежать за горінням. Зола зсипається в зольник унизу корпусу; його спорожнюють через окремі дверцята.

Автоматика

Блок управління котла Альтеп постійно вимірює температуру води і керує двома приточними вентиляторами, які подають повітря під колосникову решітку; передбачено підключення циркуляційного насоса. Споживання — до 205 Вт, ККД — не менше 86 %.
