Котел твердопаливний Ретра-3М Plus 350 кВт

Опалення до 3500 м² за висоти стелі до 3,5 м розраховане на котел Ретра-3М Plus потужністю 350 кВт. Цей твердопаливний котел завантажують вручну, а горінням управляє пульт, що регулює вентилятори первинного й вторинного повітря.

Конструктивні переваги

• Три камери — топка великого об'єму для довгого горіння завантаження, камера відбору тепла від газів і зольник
• Дистанційне керування — передбачене в електроніці котла
• Повітря по каналах у всю топку — первинне й вторинне повітря подаються форсунками, а регулювання потоків створює в камері «повітряний кокон»
• Обслуговувані форсунки — їх і повітряні канали можна прочистити
• Підбір потоків під паливо — котел налаштовують під різні види твердого палива й відходів
• Трубчасті водяні колосники — охолоджуються теплоносієм
• Регульований притиск люків — щільність закривання налаштовується

Для яких будівель

Котел цієї потужності опалює через центральну систему будинки й житлові комплекси, офісні, виробничі та складські корпуси, деревообробні цехи, ферми, павільйони, теплиці, школи, магазини й лікарні. Серед них окремо виділено деревообробні підприємства: відходи деревообробки котел теж спалює.

Запобіжний клапан 2" і фланці Dy 100

Запобіжний клапан під'єднують на різьбу 2", а подачу й зворотку — фланцями Dy 100. Вода нагрівається до 95 °C, повертатися має з температурою від 55 °C. Якщо система працює під вищим тиском, завод виготовить посилений варіант на 0,6 МПа.

Витрата палива на годину

На номінальній потужності котел спалює не більше 51,9 кг антрациту або 119 кг дров на годину, а потужність можна знизити до 50 % від номіналу. Паливом можуть бути поліна, брикети (деревні, з лушпиння, соломи, торфу), буре й кам'яне вугілля та антрацит; вугілля радять класти на чавунні решітки поверх колосникових труб.

Топка на 1,04 м³

Камера згоряння має 1100 мм у глибину, 1090 мм у ширину й 870 мм у висоту під паливо. Горловина завантажувального люка — 530 × 455 мм. Спереду є також шурувальний люк і люк для видалення золи, а для очищення газоходу — бічний і верхній люки.

Пульт керування

Електронний регулятор тримає задану температуру теплоносія: датчик у мідній гільзі передає йому дані, а він регулює швидкість трьох вентиляторів і вмикає циркуляційний насос. Пульт має окремі профілі для дров, торфу чи брикету, вугілля, тирси чи щепи; насос і вентилятори вмикаються за різними порогами.

При нештатній роботі пульт подає звуковий і світловий сигнал, аварійний термостат вимикає вентилятори, якщо вода перегрілася. Доступні кліматичний терморегулятор і ModBus для дистанційного нагляду. Від мережі 220 В автоматика бере до 870 Вт.

30,4 м² теплообміну і 930 л води

Котел вміщує 930 л води, площа теплообміну — 30,4 м². Камера згоряння котла Ретра Plus зроблена зі сталі 6 мм, корпус теплоізольований. Гідравлічний опір — до 0,02 МПа.

Димохід 350 мм заввишки від 18 м

Вихід під димохід — 350 × 260 мм. Труба потрібна діаметром 350 мм і не нижчою за 18 м. Розрідження за котлом — до 60 Па.

2880 × 1400 × 2000 мм і 2500 кг

Довжина цього твердопаливного котла — 2880 мм, ширина — 1400 мм, висота — рівно 2 м; на підлогу котел без води тисне вагою 2500 кг.

Комплект

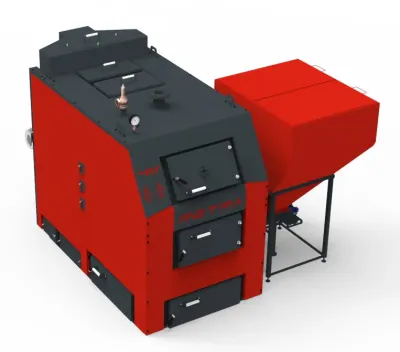

Котел Ретра на 350 кВт постачають із вентилятором первинного повітря, двома вентиляторами вторинного, пультом, запобіжним клапаном, кульовим краном, манометром і краном під манометр. За потреби котел доповнюють автоматизованою подачею палива.

Гарантія

Сталевий теплообмінник — 60 місяців від запуску за актом, щонайбільше 72 місяці від відвантаження; комплектуючі — 12 місяців.

Будова газового тракту

Після топки гази проходять конвективну частину з водоохолоджуваних труб, відокремлену прямою перегородкою, і виходять у димохід через шибер. Для обслуговування тракту є бічний і верхній люки газоходу та окремий люк чистки димоходу. Вода в котлі омиває водяну сорочку, колосникові труби й труби конвективної частини.

Дані котла через ModBus ідуть у диспетчерську: поточна температура теплоносія, сигнали керування та аварії; звідти ж задають температуру й запускають або зупиняють автоматику.

Люки котла бувають футеровані (Ф) чи з водяним охолодженням (В), а фасад — вертикальний (П) або нахилений (К). Ступінь захисту автоматики — IP40. Воду в котел наливають і зливають через кран; зливний патрубок нарізаний під 1'' зовні.
