Котел пелетний твердопаливний Ретра-4М Trio 600 кВт

До 6000 м² приміщень зі стелею до 3,5 м — таку площу опалює пелетний котел Ретра-4М Trio на 600 кВт. Він працює в автономних котельнях шкіл, адміністративних і комунальних будівель, тепличних господарств і підприємств.

Що отримуєте

• Ретортний пальник із бункером 2 м³ — гранули без ручної закладки
• Основне паливо — пелети й вугілля фракцією до 15 мм; щепа й тирса — з ворушінням у бункері
• Верхня топка 1,34 м³ — для вугілля, антрациту, брикету, дров
• Шнек під захистом клапана BVTS
• Регулювання потужності від 50 % номіналу
• Драбина й два клапани безпеки в комплекті

Подача й керування

Пелети з бункера до пальника переносить гвинтовий шнек із мотор-редуктором, повітря дає вентилятор пальника. Обидва вузли працюють за сигналами мікропроцесорного терморегулятора, який тримає задану температуру теплоносія; керують ним через багатофункціональне меню.

Бункер

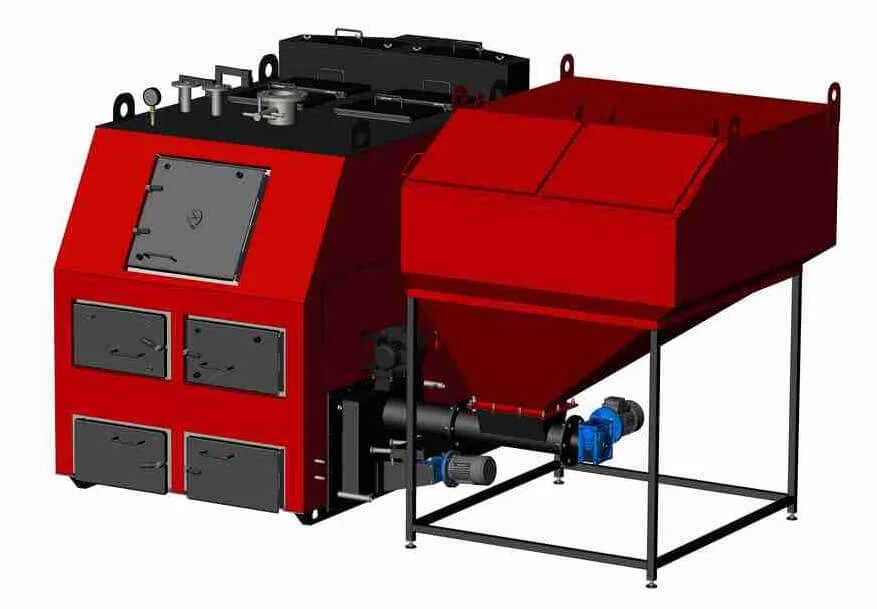

Корпус бункера — сталева зрізана піраміда на стійках, яку вирівнюють регулювальними планками на майданчику котельні. Подачу гранул регулює або перекриває засувка у воронці, до фланця воронки кріпиться шнек. Люк для засипання закривається кришкою з гумовою стрічкою. Під котельню бункер роблять іншого об'єму чи розміщують інакше; при двох однакових котлах можливий один бункер на обидва, до 8 м³.

Пожежогасіння

До шнека прикріплено термостатичний клапан BVTS, сполучений шлангом із баком води. Датчик клапана контролює температуру поверхні труби: понад 95 °C чи поява полум'я — і в транспортер іде вода.

Ручний режим

Верхня камера — 1220 × 1490 × 740 мм. Через люк 590 × 585 мм у неї закладають велике паливо, повітря подається по її периметру й утворює «повітряний кокон», а вторинне повітря допалює гази. Для котла такої потужності ручне завантаження — резерв: постійна робота вручну вимагала б цілодобового контролю.

Витрата

Повна потужність — це 150 кг на годину палива на 18 000 кДж/кг або 100 кг палива на 27 000 кДж/кг. Димові гази: близько 1049 м³/год на антрациті й 1570 м³/год на дровах при повній потужності, 525 і 785 м³/год — на мінімальній.

Теплообмінник 47,7 м²

Площа теплообміну котла Ретра-4М — 47,7 м², у ньому 1390 л води, внутрішня стінка — сталь 6 мм. Камери розділяє колосникова решітка, конвективні канали складають прямі перегородки, і вода охолоджує всі ці поверхні. Номінал 600 кВт витримується з точністю ±10 %, клас котла — 3-й.

Підключення й димохід

Подача й зворотка під'єднуються фланцями Dy 150, два запобіжні клапани — на 2", злив — на зовнішню різьбу 1''. Теплоносій гріється не вище 95 °C, на вхід його подають щонайменше з 55 °C. Газ виходить у димохід через патрубок 550 × 285 мм, розрідження за котлом — до 80 Па, аеродинамічний опір — до 200 Па.

Розміри й маса

З бункером цей твердопаливний котел займає 3150 мм у довжину, 4120 мм у ширину та 2450 мм у висоту; без води важить 5170 кг.

Корпус і люки

Під сталевим кожухом із порошковим покриттям теплообмінник утеплено негорючою мінватою. Спереду котел має люки для закладки, шурування й золи, зверху — люк для чистки перегородок, унизу з боків — люки для сажі й попелу.

Комплект і опції

Разом із котлом Ретра Trio на 600 кВт постачаються пульт, ретортний пальник із вентилятором і пожежогасінням, бункерна ємність, два запобіжні клапани, кульовий кран, манометр із краном і вертикальна драбина, а ще паспорт, посібник, настанови на пальник і бункер та інструкція до пульта. Доповнити котел можна віддаленим контролем, автоматичним золовидаленням, ворушінням у бункері, автоматизованим складом палива, посиленим теплообмінником на 0,6 МПа чи стінкою до 10 мм.

Гарантія

Обов'язкова умова гарантії — пусконаладка представником заводу чи фахівцем, якого завод уповноважив. Теплообмінник має гарантію 60 місяців від запуску за актом, не більше 72 місяців від відвантаження; пальник, мотор-редуктор, бункер, пульт і вентилятор — 12 місяців. Термін експлуатації — не менше 10 років.

Тиск і обв'язка

Робочий тиск теплоносія — від 0,15 МПа; посилений теплообмінник розраховано на 0,6 МПа. Ззаду котла розміщено зливний патрубок із кульовим краном, на верхній стінці — манометр, а датчики пульта стоять у мідній гільзі. Вертикальна драбина входить у поставку котлів понад 450 кВт, тож і цієї моделі.
