Котел пелетний твердопаливний Ретра-4М Trio 350 кВт

Котельню школи, адміністративної будівлі, тепличного господарства чи підприємства без центрального теплопостачання на 3500 м² за висоти стелі до 3,5 м обслуговує пелетний котел Ретра-4М Trio на 350 кВт. Гранули він бере з бункера сам, а при потребі переходить на ручне завантаження.

Переваги

• Пелетний пальник у нижній топці — автоматична подача й спалювання дрібного палива
• Верхня топка для великого палива — дрова, брикет, кам'яне вугілля, антрацит
• Гранули та вугілля фракцією до 15 мм — основне паливо пальника
• Щепа й тирса — якщо бункер обладнати механізмом ворушіння
• Шнек під подвійним захистом від загоряння
• Регулювання потужності — від половини до повного номіналу

Подача палива й керування

Мотор-редуктор обертає гвинтовий шнек, і той безперервно переносить пелети з бункера до пальника. Полум'я обдуває вентилятор, а мікропроцесорний терморегулятор погоджує роботу шнека й вентилятора з температурою теплоносія. Налаштування виконують через меню автоматики.

Бункер 2 м³

Бункер стоїть на стійках із регулювальними планками й має форму зрізаної піраміди зі сталевого листа. У днищі — воронка із засувкою для регулювання чи повного припинення подачі; до її фланця приєднано шнек. Засипний люк закривається кришкою з гумовою стрічкою. Об'єм і розміщення бункера можна змінити, а двом котлам однакової потужності — замовити спільний бункер до 8 м³.

Захист шнека

На трубі шнека встановлено термостатичний клапан BVTS, з'єднаний шлангом із баком води на кронштейні. Датчик клапана реагує на нагрів понад 95 °C або появу вогню — і шнек автоматично заливається водою.

Резервне паливо у верхній топці

Камера для ручного палива — 1100 на 1090 мм у плані й 880 мм заввишки, разом 1,05 м³. Паливо закладають через люк 530 × 360 мм; повітря подається по периметру камери, утворюючи навколо палива «повітряний кокон», а вторинне повітря допалює гази.

Витрата

За годину роботи на номіналі котел спалює до 87,5 кг палива з теплотворністю 18 000 кДж/кг або до 58,3 кг — із теплотворністю 27 000 кДж/кг. Димових газів на номіналі — 612 м³/год від антрациту й 916 м³/год від дров, на мінімумі — 306 і 458 м³/год.

Теплообмінник і корпус

Поверхня теплообміну в Ретра-4М — 30,4 м², води в котлі — 930 л, стінка теплообмінника — сталь 6 мм. Конвективні канали утворюють прямі перегородки, а топки розділяє колосникова решітка; усі ці поверхні охолоджує вода. Під кожухом із порошковою фарбою — мінеральна вата. Котел видає 350 кВт із допуском ±10 % і належить до 3-го класу.

Підключення, тиск, димохід

Систему опалення приєднують до фланців Dy 100; клапан безпеки — на 2", патрубок зливу — під зовнішню різьбу 1''. Робочий тиск — 0,15–0,30 МПа, посилений теплообмінник на 0,6 МПа роблять за окремим замовленням; вода на подачі — до 95 °C, на зворотці — не менше 55 °C. Гази йдуть у димар через вихід 350 × 260 мм; діаметр труби — 350 мм, висота — не менше 18 м, тяга за котлом — до 60 Па розрідження.

Розміри й комплект

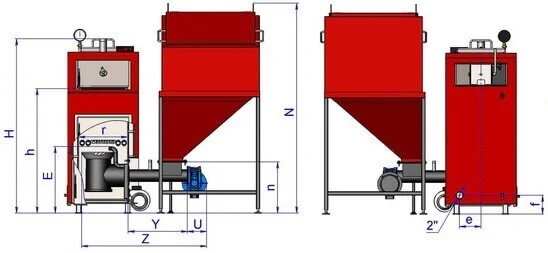

З бункером у зборі цей твердопаливний котел має 2760 × 3120 × 2250 мм і важить без води 2990 кг. У комплекті котла Ретра на 350 кВт — пульт керування, ретортний пальник із вентилятором і пожежогасінням, бункер, запобіжний клапан, кульовий кран, манометр із краном, паспорт, керівництво, настанови до пальника й бункера, інструкція до пульта. Доступні віддалений контроль, автоматичне золовидалення, ворушіння в бункері, автоматизований склад палива та стінка теплообмінника до 10 мм.

Гарантія

Умова гарантії — пусконаладка силами заводу чи фахівців, яким завод видав дозвіл. На сталевий теплообмінник — 60 місяців від запуску за актом, у межах 72 місяців від відвантаження; на пальник, мотор-редуктор, бункер, пульт, вентилятор, клапан і манометр — 12 місяців. Термін експлуатації — щонайменше 10 років.

Будова корпусу

Сталевий теплообмінник котла об'єднує дві камери згоряння: нижню, де працює пелетний пальник, і верхню для ручного палива. Камери розділяє колосникова решітка, а прямі перегородки позаду них утворюють конвективні канали — усі ці стінки омиває вода. Ззовні котел обшитий кожухом зі сталевого листа з порошковою фарбою, проміжок заповнено мінеральною ватою. Для обслуговування передбачено верхній люк чистки димових каналів, бокові люки для сажі й попелу та нижній зольний люк; на верхній стінці стоїть манометр, а датчики пульта вставлені в мідну гільзу.
