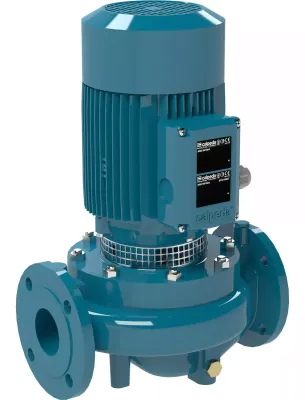

Насос для систем опалення Calpeda NR 40/125B (380 В)

Напір до 19,8 м і подачу до 24 м³/год дає Calpeda NR 40/125B — насос «ін-лайн» для систем опалення з фланцями DN 40, двигуном 1,1 кВт і живленням від трифазної мережі. Між фланцями він займає 320 мм.

Особливості NR 40/125B

• Колесо Ø122 мм із латуні — підрізане під напір близько 19 м
• Вхід і вихід на одній осі — насос вбудовують у прямий трубопровід
• Чавунний корпус і ліхтар — чавун GJL 200 за EN 1561
• Двигун IE3, IP54, ізоляція F — двополюсний, близько 2900 об/хв
• Можна працювати з частотним перетворювачем — двигун від 1,1 кВт це допускає

Крива 40/125B

Найвищу точку, 19,8 м, крива проходить при 6,6 м³/год, а без витрати напір трохи нижчий — 19,5 м. Далі він спадає поступово: 19 м при 9,6, 18 м при 12, 16,5 м при 15 і 13,6 м при 18,9 м³/год. У кінці робочого поля, при 21 і 24 м³/год, лишається 11,6 і 8,5 м. Найекономніше насос працює біля 12 м³/год — ККД там близько 67–68 %.

Струм від 400 і 230 В

Потужність двигуна на валу — 1,1 кВт (1,5 к. с.). При 3×400 В він бере 2,7 А, при 3×230 В — 4,6 А. Захищають його автоматом із характеристикою D на номінальний струм; частоту з перетворювача не опускають нижче 25 Гц.

Умови для теплоносія

Чисті рідини без абразиву, неагресивні до чавуну й латуні, з твердими домішками до 0,2 %; температура — від −10 до +90 °C, тиск — до 10 бар, повітря довкола — до +40 °C, висота всмоктування — до 7 м. Торцеве ущільнення — вугілля-кераміка-NBR, його поверхні змащує сам теплоносій, тому під час роботи через нього може просочуватися трохи рідини.

Розміщення й вага

Насос NR 40/125B ставлять під будь-яким кутом, крім положення двигуном донизу; навколо залишають місце для вентиляції двигуна й огляду. У системах охолодження й кондиціонування вісь ротора має бути горизонтальною, щоб конденсат із ліхтаря стікав. Маса — 27,5 кг, рівень шуму — до 68 дБ(А), артикул Calpeda — 70MA0241000.
