Гідравлічна стрілка Meibes MHK 32
- Максимальна протока
- 3 м³/год
- Діаметр підключення джерела
- 2"
- Діаметр підключення споживача
- 1 1/2"
Meibes
Усі товари бренду Meibes
14 099,90 ₴
Відправка наступного робочого дня якщо замовлення до 12:00
- доставка
- За тарифами перевізника
- гарантія
- 5 років
- оплата
- При отриманні, на карту, рахунок
- повернення
- 14 днів, товар у комплекті й без слідів монтажу
Опис
Meibes MHK 32 — гідравлічна стрілка з повітровідділювачем і шламовловлювачем в одному корпусі для котельні до 70 кВт. Вона розрахована на подачу 3 м³/год, має котловий вхід 2″ і ставиться під насосну групу або колектор Meibes, тому підійде тим, хто збирає обв'язку котла на вузлах цього виробника.
Чим MHK 32 відрізняється від звичайної стрілки
- Три вузли в одному корпусі — відділювач повітря й газів, гідравлічна стрілка і пастка для бруду та шламу працюють в одному зварному корпусі, тож для них не потрібно три окремі прилади на трубах.
- Перфоровані перегородки — гасять завихрення і тримають чітке розшарування гарячої та охолодженої води за невеликої висоти корпусу.
- Автоматичний повітровідвідник — повітря збирається у верхній камері й виходить назовні безперервно, без ручного спуску.
- Відстійні камери зі шламовим відсіком — бруд опускається вниз і зливається кульовим краном унизу корпусу.
- Місця під магнетитові уловлювачі — два отвори 3/4″ закриті заглушками, і магнітні уловлювачі можна поставити пізніше, без заміни стрілки.
- Монтаж під групою або колектором — стрілка пасує до колекторів і насосних груп Meibes і ставиться під них.

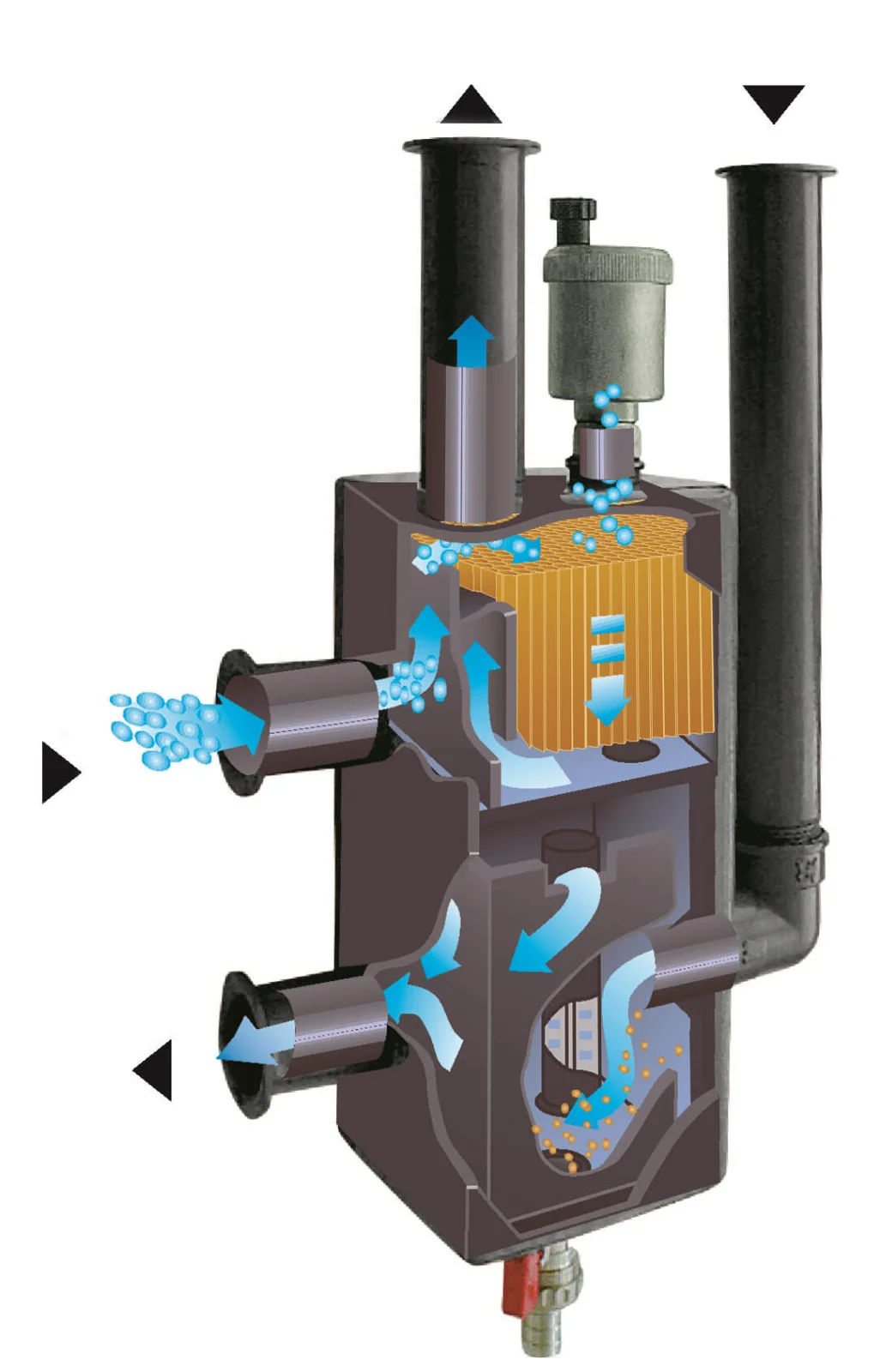

Як влаштований корпус: відбійна пластина, випрямляч, відстійники
Гаряча вода від котла входить у корпус і спершу б'ється об відбійну пластину, а потім заспокоюється у верхній частині, де над нею стоїть збірна камера повітровідвідника. Зворотна вода з контурів опалення віддає своє повітря в ту саму камеру через перфоровані днища та окремий вентиляційний канал.
Подача від котла проходить через випрямляч потоку, а перегородки з отворами між подачею і звороткою не дають воді закручуватися. Тому гаряча й охолоджена вода лежать шарами навіть у такому невисокому корпусі.
Відстійна частина зроблена як ряд камер, кожна з яких ширша й глибша за попередню: зворотна вода в них поступово сповільнюється, а осад збирається у шламовому відсіку внизу корпусу, звідки його зливають кульовим краном.
Котловий вхід 2″ і вихід на контури 1½″
MHK 32 — типорозмір DN32: котлова подача і зворотка мають внутрішню різьбу 2″ під плоску прокладку, а патрубки до контурів опалення — внутрішню різьбу 1½″. Відстань між осями подачі й зворотки — 125 мм. Патрубки зроблені з фланцевих труб із накидними гайками, корпус зварний прямокутний, габарит — 435 × 225 мм.
Розрахунковий режим — 3 м³/год, що при різниці температур подачі й зворотки 20 K відповідає котельні до 70 кВт. Допустимий тиск — PN 6, температура — до 110 °C.
Магнетитові уловлювачі: місце вже передбачене
У цьому виконанні магнітів немає, але корпус готовий до них: два отвори 3/4″ з внутрішньою різьбою закриті глухими пробками. Набір магнетитового уловлювача можна купити окремо й поставити в будь-який момент — на ньому осідатимуть магнітні частки й магнетит, які несе теплоносій.
Meibes: обв'язка котельні зібраними вузлами
Meibes — німецький виробник, який з 2001 року входить до нідерландської групи Aalberts разом із Flamco та Simplex. Компанія має 45 зареєстрованих патентів і спеціалізується на заздалегідь зібраних арматурних вузлах для швидкого монтажу: колекторах, насосних групах і стрілках, узгоджених між собою в одну модульну систему. Стрілка Meibes MHK 32 входить до цієї системи: її ставлять під колектор або під насосну групу бренду.
Кому підійде і кому ні — порада ARTiss
Стрілка зручна там, де розділення контурів, відведення повітря і збір шламу хочуть отримати одним вузлом під колектором або групою Meibes.
- Підійде — для котельні до 70 кВт з подачею до 3 м³/год і котловими трубами під різьбу 2″.
- Можна обійтися меншим — для котла до 50 кВт з витратою до 2 м³/год вистачить меншого типорозміру DN25.
- Врахуйте — для прямого монтажу під насосну групу без колектора є перехідний набір 1½″ ЗР × 1½″ ВР, він купується окремо.
Характеристики
- Виробник
- Meibes
- Країна виробник
- Німеччина
- Тип обладнання
- гідравлічна стрілка
- Гарантія
- 5 років
- Діаметр підключення джерела
- 2"
- Діаметр підключення споживача
- 1 1/2"
- Максимальна протока
- 3 м³/год
- Робоча температура
- 110 °С
- Робочий тиск
- 6 бар
- Спосіб встановлення
- вертикальний
- Розміри
- 225 × 435 × 145 мм
- Вага
- 12 кг
