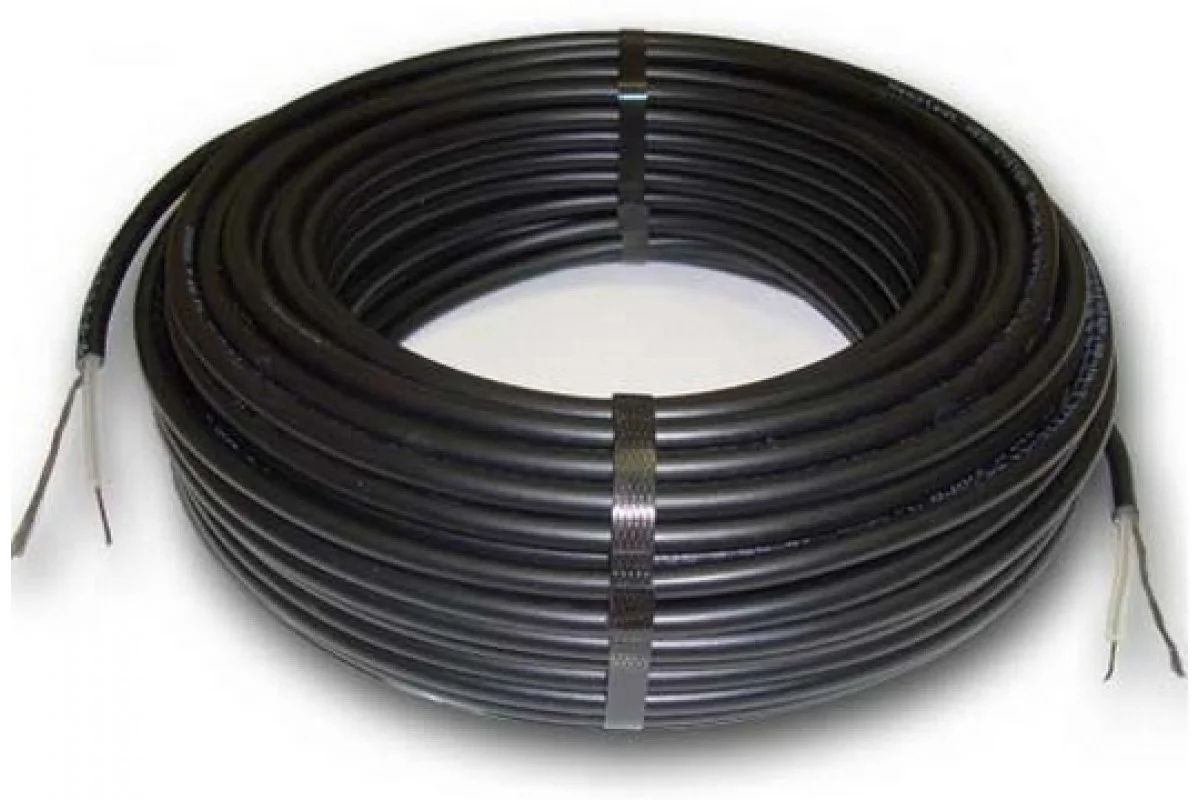

Кабель одножильний Hemstedt BR-IM-Z (41,1 м) 700Вт

Одножильний нагрівальний кабель Hemstedt BR-IM-Z на 700 Вт: близько 41 м гріючої частини з потужністю 17 Вт/м при 230 В. Це кабель для теплої підлоги під бетон або стяжку, який підключають з двох боків — на кожному кінці секції є свій холодний провід, а переходи на них виконані без муфт.

Особливості BR-IM-Z 700 Вт

• Двостороннє підключення — два холодні кінці по 2,5 м з жилою 1,0 мм², по одному з кожного боку гріючої частини
• Обидва переходи без муфт — технологія HEM-SYSTEM: холодні й гріюча жили з'єднані в один провідник і вкриті суцільною оболонкою
• Діаметр близько 7 мм — однаковий по всій довжині, разом з місцями переходу
• IP67 і клас захисту 2 — і розрахунок на бетон, стяжку та обігрів просто неба
• Клас міцності M2 — 1500 Н, перевірка за IEC 60800:2009

Одна жила — два виводи

BR-IM-Z має одну нагрівальну жилу, тож струм проходить по ній від одного холодного кінця до іншого. Через це лінію розкладають так, щоб обидва її кінці повернулися до місця підключення, — петля починається і закінчується біля терморегулятора. Кожен вивід має довжину 2,5 м, а його з'єднання з гріючою частиною виконане так само, як в інших кабелях Hemstedt: без муфти, без термоусадки і без потовщення оболонки.

Секція на 700 Вт

Цей розмір має гріючу частину 41,09 м і потужність 700 Вт; артикул виробника — 37720-41,09. Лінійна потужність 17 Вт/м розрахована на напругу 230 В, а опір нагрівальної жили витримується в межах від −5 до +10 % від номіналу. Ізоляція жили — зшитий поліетилен, зовнішня оболонка — ПВХ.

Бетон, стяжка, сходи

Як і решта бетонних кабелів Hemstedt, BR-IM-Z укладають у бетон або стяжку. У приміщенні це кабель для теплої підлоги, а надворі його закладають у бетон і пісок для танення снігу та льоду — на сходах і відкритих майданчиках. Бітумні суміші для нього не підходять, а поверхня кабелю під час роботи не повинна перевищувати 65 °C.

Чому Hemstedt робить кабелі без муфт

Раніше будь-який нагрівальний кабель мав механічне з'єднання з підвідним проводом під термоусадкою, яке не завжди було повністю герметичним і робило кабель товщим у цьому місці. Hemstedt, німецький виробник із Бракенхайма, що працює з 1974 року, придумала перехід HEM-SYSTEM: кабель виготовляють і ізолюють одним шматком разом із переходом. У BR-IM-Z таких переходів два, і обидва мають ту ж оболонку, що й гріюча частина.
