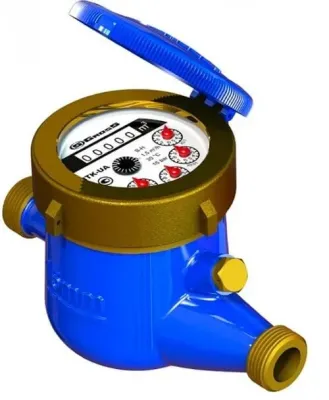

Лічильник води GROSS MTK–UA 25 хол.

На трубу DN25 з холодною питною водою, зокрема як вузол комерційного обліку, ставлять багатоструменевий крильчастий лічильник GROSS MTK-UA 25. Номінальна витрата — 6,3 м³ на годину, клас точності 2, а лічильний механізм відділено від води магнітною муфтою, тож він залишається сухим.

Що закладено в лічильник MTK-UA 25

• Сухохід на магнітній муфті — крильчатка передає оберти лічильному механізму через магніт, і сам механізм із цифрами не стикається з водою.
• Повна герметичність, IP65 — конструкція виключає потрапляння конденсату на цифрову шкалу.
• Захист від зовнішнього магніту — екран захисту від магнітного впливу розміщено глибоко в металевому корпусі.
• Чавунний корпус з антикорозійним покриттям — деталі всередині, що стикаються з водою, зроблено з матеріалів, які не кородують і не погіршують якість води.
• Відкидна кришка — закриває лічильний механізм від пошкоджень під час монтажу і роботи.
• Без прямих ділянок труби — клас U0/D0 дозволяє не витримувати прямі відрізки до і після лічильника.
• Готовність до дистанційного зчитування — на показувальний пристрій можна поставити імпульсний давач (геркон), не порушуючи метрологічних пломб.

Витрата 6,3 м³/год і діапазон R80

Для лічильника DN25 номінальна витрата Q3 становить 6,3 м³/год, мінімальна Q1 — 0,079 м³/год, співвідношення між ними — R80. Для води до 30 °C похибка лічильника води від перехідної витрати 0,126 м³/год не перевищує ±2 %, а між мінімальною і перехідною — ±5 %. Перевантажувальну витрату 7,875 м³/год прилад витримує, але не довше години на добу. Втрата тиску на лічильнику — не більше 0,063 МПа, а робочий тиск — до 1,6 МПа, тобто 16 бар.

Довжина 260 мм і різьба G 1 1/4"

Корпус MTK-UA 25 має довжину 260 мм, ширину до 95 мм і різьбу підключення G 1 1/4" за ISO 228. Ставлять його горизонтально, шкалою догори, на найнижчих горизонтальних ділянках трубопроводу — саме в такому положенні лічильник тримає клас точності 2. Маса приладу — до 2,0 кг.

Під комерційний облік в Україні

Лічильник відповідає Технічному регламенту засобів вимірювальної техніки і має сертифікат перевірки типу UA.TR.001 108-18, чинний до 30.07.2028. Тому GROSS MTK-UA 25 можна використовувати як вузол комерційного або розподільчого обліку води. Міжповірочний інтервал — до 4 років, середній строк служби — 12 років, а середнє напрацювання до відмови — не менше 100 000 годин. Покази читають на п'ятирозрядному рахунковому механізмі з чорними цифровими роликами.

Імпульсний вихід для АСКУЕ

На одному з колових покажчиків уже стоїть постійний магніт, тож до лічильника можна додати давач низькочастотних імпульсів і передавати покази в систему дистанційного зчитування — один імпульс відповідає 0,01 м³. Сам давач у комплект не входить і купується окремо.

GROSS — українська група з 1998 року

Група компаній GROSS із 1998 року є сполучною ланкою між українськими та зарубіжними виробниками, а її асортимент охоплює водо-, тепло- й газоспоживання. Лічильники, труби і шланги належать до власного виробництва групи, а продукцію виготовляють із латуні, чавуну й нержавіючої сталі на заводах Італії, Німеччини, Польщі, Іспанії, України та Китаю. Виробником лічильників MTK-UA є київське ТОВ «НВП «Вимірювальні системи».
