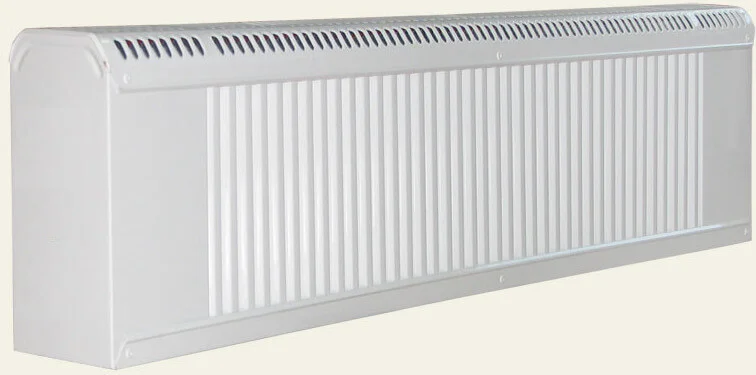

Мідно-алюмінієвий радіатор Термія РН 20 L1000 мм

Метровий мідно-алюмінієвий радіатор Термія РН 20/100 при висоті 20 см на воді 90/70 °C віддає 698 Вт. Вода підводиться знизу через вбудований термоклапан, патрубки — на відстані 50 мм.

Чим добра метрова нижня Термія

• Ручне або автоматичне регулювання — вбудований термоклапан працює як ручний регулятор, а з термостатичним елементом підтримує температуру сам.
• Обігрів переважно конвекцією — природна конвекція дає 90% теплового потоку, випромінювання — 10%.
• Мала теплова інерція — легка конструкція і невеликий об'єм води важливі для автоматичного регулювання тепловіддачі.
• Ламелі спеціальної форми — профіль алюмінієвих пластин зводить до мінімуму втрати тепла на обігрів поверхонь за приладом.
• Поверхня під дезінфекцію — корпус допускає миття миючими й дезінфікуючими засобами для приміщень з підвищеними гігієнічними вимогами.

698 Вт, 561 Вт і 376 Вт

Перше значення — тепловіддача РН 20/100 на графіку 90/70 °C при 20 °C у кімнаті, друге — на воді 75/65 °C, третє — на 65/55 °C. На воді 65/55 °C радіатор віддає приблизно половину тепла гарячого режиму, тому для такої системи довжину рахують за нижнім значенням.

Налаштування клапана і термоголовка

Вбудований регулятор теплового потоку дозволяє попередньо налаштувати діапазон регулювання. Термостатичну головку на нього кріплять накидною гайкою М30×1,5; термостатичний елемент для радіаторів із нижнім підведенням постачається за окремим замовленням.

Нижні патрубки, 10 бар і 3,4 кг

Патрубки виведені знизу на міжцентровій відстані 50 мм і мають накидні гайки з внутрішньою трубною різьбою G1/2. Підвести воду можна справа знизу або зліва знизу — залежно від того, як орієнтувати радіатор. Модель із термоклапаном розрахована на робочий надлишковий тиск до 1,0 МПа, тобто 10 бар. Номінально вона має 20 см у висоту і 100 см у довжину, корпус — 9 см завглибшки, маса без води — 3,4 кг.

Мідні труби Cu-DHP і пластини 0,8 мм

На ПрАТ «Вінницький завод «Маяк»» теплопередавальний елемент мідно-алюмінієвих радіаторів Термія збирають із мідних труб Cu-DHP і алюмінієвих пластин завтовшки 0,8 мм, з'єднаних холодним дифузійним зварюванням. Деталі, що контактують з теплоносієм, мідні, елементи приєднання латунні. Зверху прилад закритий перфорованою алюмінієвою кришкою, зовні — покритий порошковою емаллю.
