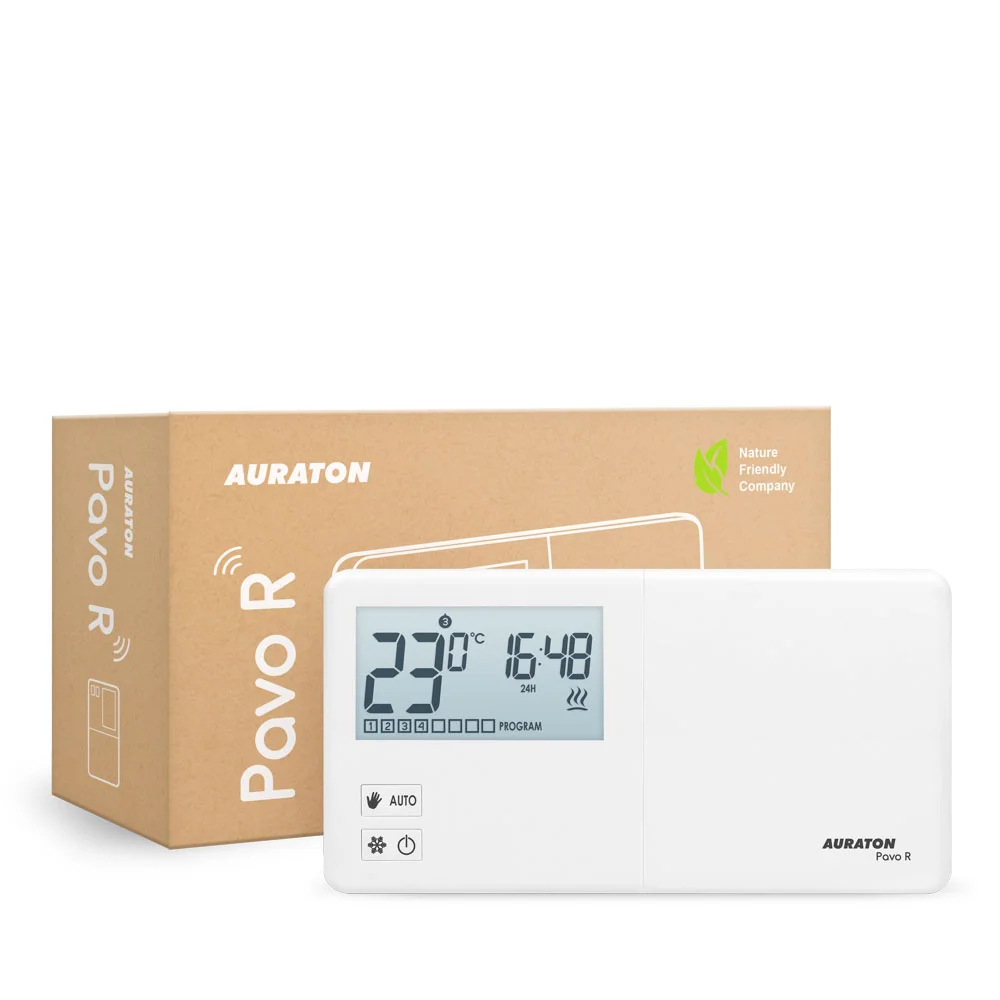

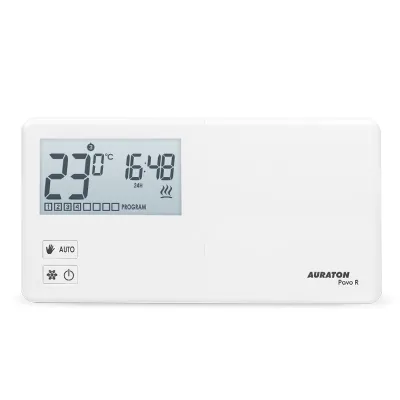

Беспроводной программатор Auraton Pavo R

Поминутный регулятор Auraton Pavo R — недельный беспроводной программатор-передатчик, который расписывает температуру по минутам и передаёт команды по радио приёмнику Auraton Fornax возле котла или беспроводной планке тёплого пола Auraton Aries. Сам он ничего не включает, поэтому работает именно с этими устройствами, в том числе на замену регулятора в такой системе. Модель пришла на смену AURATON 2030 R.

Что умеет Pavo R

• Работает с Fornax и Aries — управляет котлом через приёмник или зоной напольного отопления через планку
• Восемь изменений температуры в сутки — отдельно для будней, субботы и воскресенья, с точностью до минуты
• Ручная, отпускная и противозамерзающая температуры — значения вне расписания для особых случаев
• Счётчик работы отопления — часы за последние сутки и общее количество дней работы

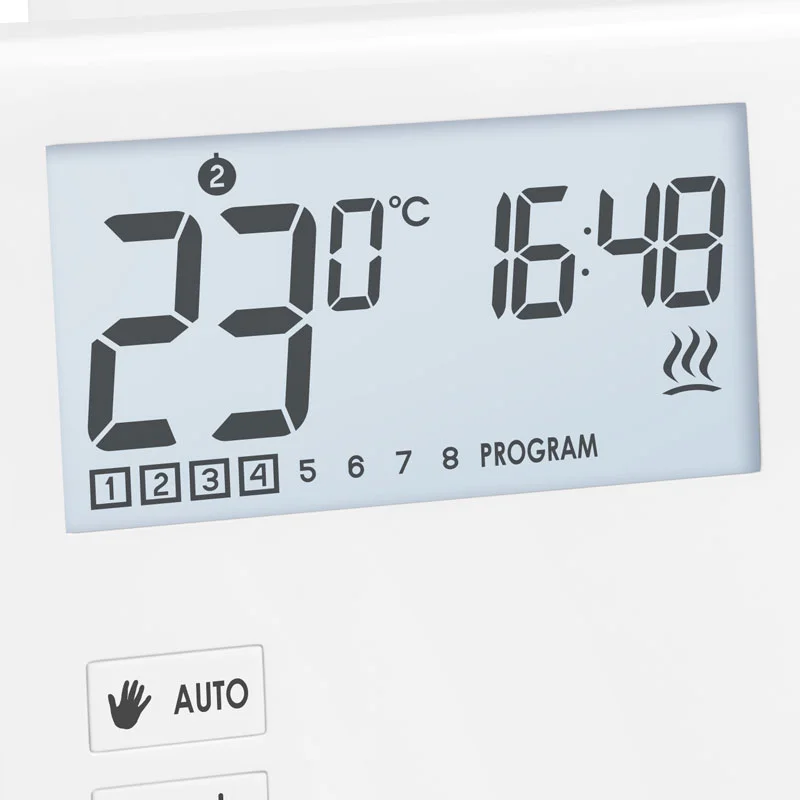

• Три цвета подсветки — дисплей читается в плохо освещённом помещении
• PWM — алгоритм включает отопление циклами, заранее учитывая инерцию системы

Расписание для будней, субботы и воскресенья

Каждая программа Pavo R — это время начала и температура, которая действует до следующей программы. Для будней предусмотрен общий набор из восьми программ, для субботы и воскресенья — отдельные, тоже по восемь, так что в выходные расписание может быть совсем другим. Заводской график уже записан: в будни температура поднимается до 21 °C в 6:00, в 8:30 опускается до 20 °C, в 15:00 снова становится 21 °C, а в 23:00 — 19 °C; в субботу и воскресенье действует 21 °C с 6:00 и 19 °C с 23:00. Всё это можно изменить, задав время с точностью до минуты, так что температуру легко подстроить под разное время суток дома или в офисе.

Передатчик в системе с Fornax или Aries

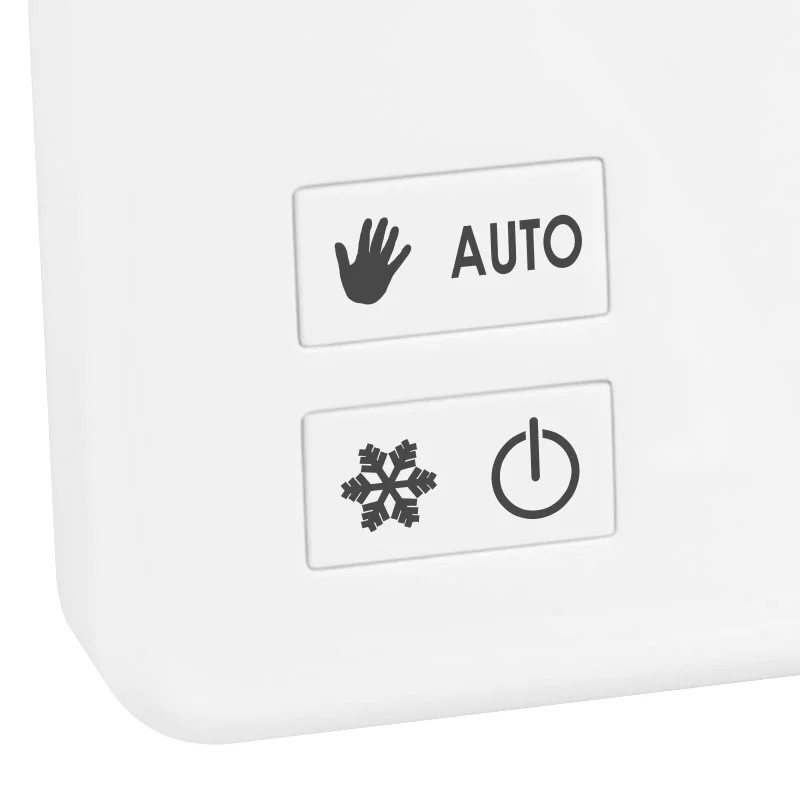

Pavo R измеряет температуру в комнате и отправляет решение приёмнику, а включает и выключает отопление уже Fornax или планка Aries. В паре с Fornax он работает как программатор для котла. Сигнал идёт на частотах 868,850 и 869,000 МГц мощностью до 11 дБм — в доме с обычными стенами это около 30 м, на открытом пространстве — до 300 м. Отдельным действием с регулятора можно временно выключить реле в приёмнике Fornax: для этого пять секунд удерживают кнопку противозамерзающего режима, а возвращает обычную работу кнопка счётчика.

Настройки и питание Pavo R

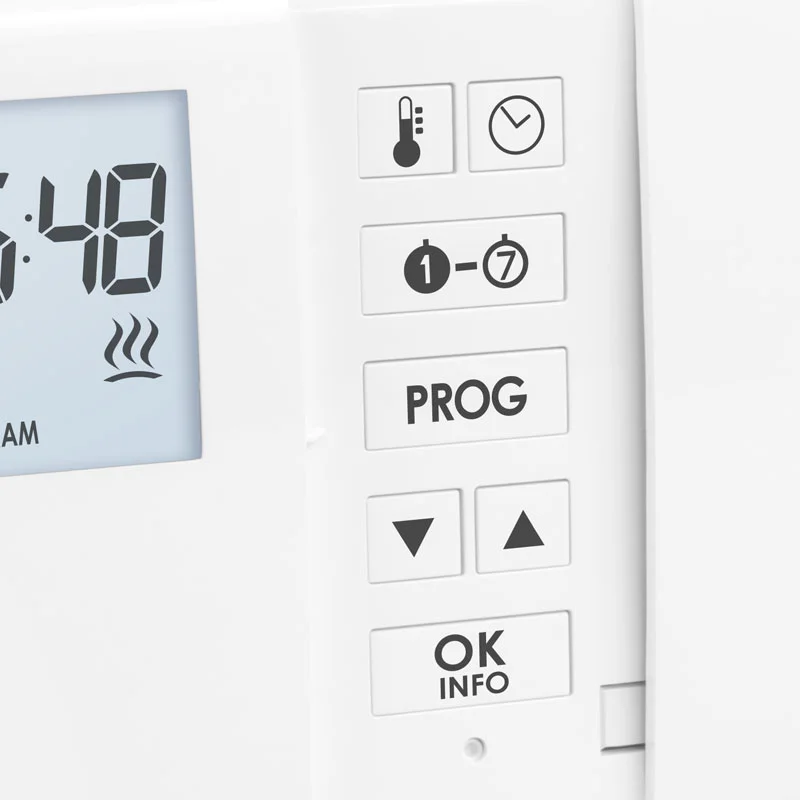

В меню программатора Auraton Pavo R выбирают цвет подсветки, гистерезис ±0,2 °C (стоит с завода), ±0,4 °C или PWM и сдвиг показаний в пределах ±3 °C, чтобы свести показания с контрольным термометром. Отпускную температуру задают в пределах 5–30 °C, и на время отсутствия регулятор держит только её, приостанавливая программы. Питание — две щелочные батарейки AA; чтобы не потерять запрограммированные параметры, замена батареек должна занимать не больше 30 секунд. Размеры — 155 × 80 × 25 мм, погрешность измерения — ±1 °C, рабочая температура — 0–45 °C при влажности до 85 % без конденсата, защита — IP20.

Счётчики, гистерезис и связь с приёмником

Pavo R ведёт два счётчика работы отопления: сколько часов котёл работал за последние 24 часа и сколько дней он работал в целом. Гистерезис ±0,2 °C, который стоит с завода, при уставке 20 °C включает нагрев при 19,8 °C и выключает при 20,2 °C, а ±0,4 °C раздвигает эти границы до 19,6 и 20,4 °C. Данные на приёмник регулятор передаёт при каждом изменении температуры на 0,2 °C и, кроме того, раз в пять минут. Если связь пропадёт, Fornax будет выполнять цикл включений и выключений, записанный за последние сутки, так что отопление не остановится. Ставят Pavo R не ближе метра от приёмника.
