Беспроводной программатор Auraton Pavo SET

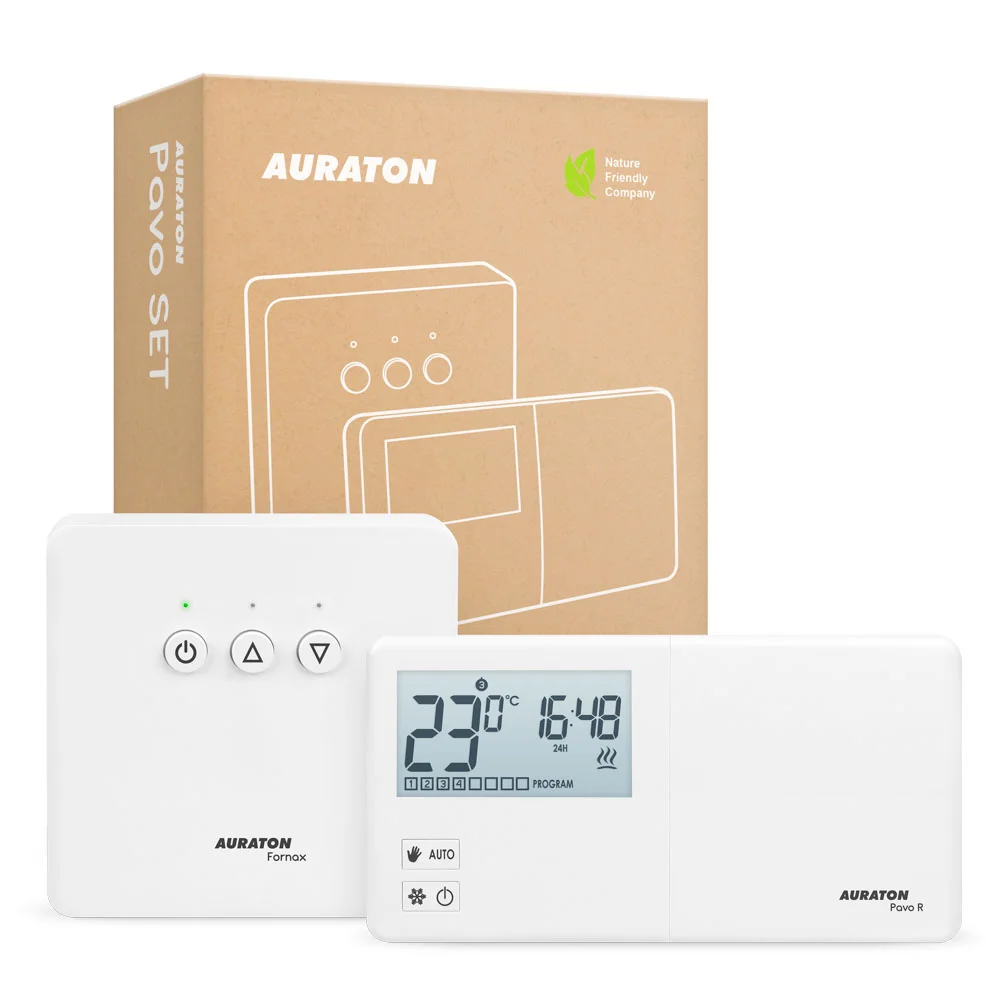

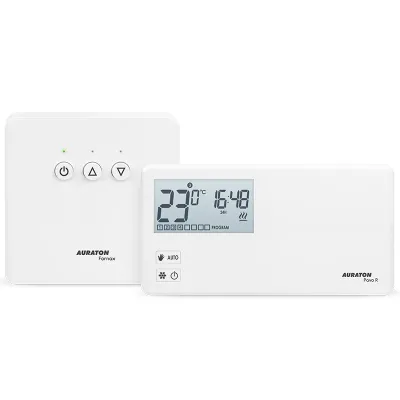

Недельный набор Auraton Pavo SET — беспроводной программатор из комнатного регулятора Pavo R и приёмника Fornax для котла. Регулятор позволяет расписать температуру по минутам — до восьми изменений за сутки отдельно для будней, субботы и воскресенья, — а команды котлу передаёт по радио, без кабеля между комнатой и котельной. Набор заменил модель AURATON R30 RT.

Преимущества Pavo SET

• 8 программ для будней, 8 для субботы и 8 для воскресенья — у каждой своя минута начала и своя температура
• Приёмник помнит последние 24 часа — если связь пропадёт, Fornax продолжит работать по сохранённому циклу
• Сервисный выключатель и съёмные клеммные колодки — приёмник быстро подключить и удобно обслуживать котёл, не меняя настроек регулятора

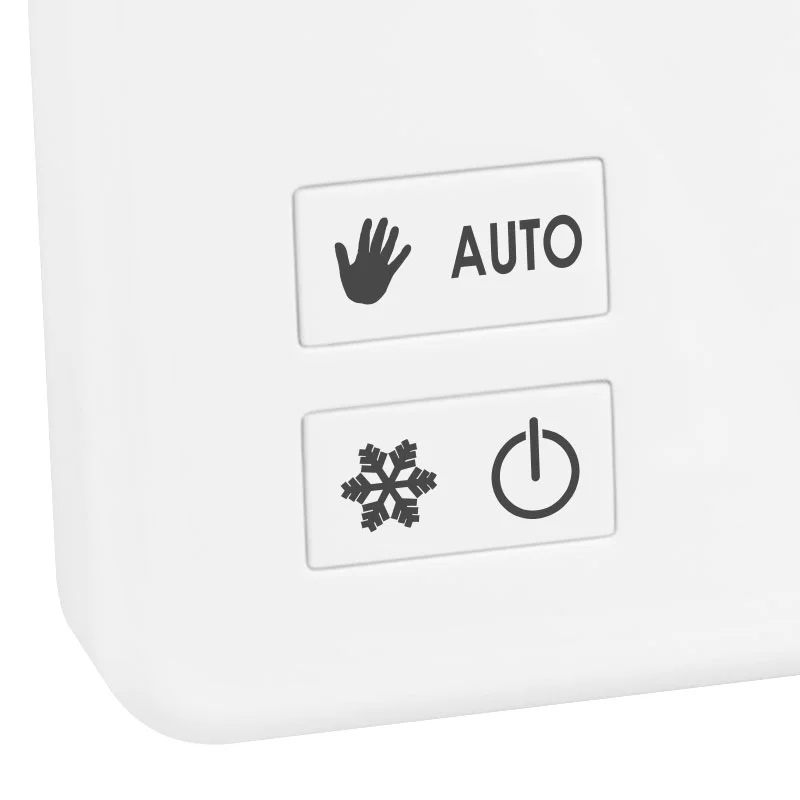

• Ручная, отпускная и противозамерзающая температуры — три отдельных значения вне расписания
• Коррекция показаний ±3 °C — регулятор сверяют с контрольным термометром
• Три цвета подсветки — дисплей читается в плохо освещённой комнате
• PWM — циклы включения опережают инерцию отопления

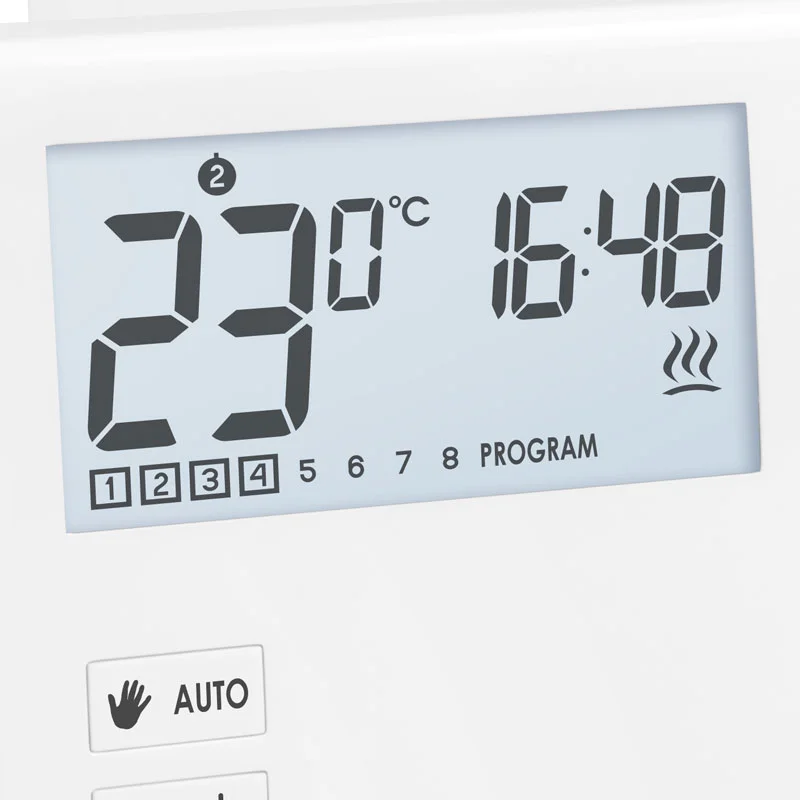

Расписание по минутам для трёх типов дней

Программа в наборе — это пара «с какой минуты и какую температуру держать», и действует она, пока не начнётся следующая. Рабочие дни делят между собой один набор на восемь таких точек, а суббота и воскресенье имеют по собственному набору на восемь. Заводской график — лишь отправная точка: в рабочие дни он даёт 21 °C с 6:00, 20 °C с 8:30, снова 21 °C с 15:00 и 19 °C на ночь с 23:00, а в выходные — 21 °C с 6:00 и 19 °C после 23:00. Вне расписания есть ручная температура (с завода 20 °C) и отпускная (16 °C), обе в пределах 5–30 °C, а также противозамерзающая от 4 до 10 °C с заводским значением 7 °C.

Приёмник Fornax: монтаж, память и сервис

Fornax ставят рядом с котлом и питают от 230 В, собственное потребление — 1,5 Вт. Его клеммные колодки снимаются, так что провода подключают отдельно, а потом просто устанавливают колодку на место. Сервисный выключатель на корпусе позволяет отключить котёл на время обслуживания, ничего не перепрограммируя. Алгоритм приёмника всё время анализирует и записывает работу котла за последние сутки: если связи с регулятором нет, Fornax выполняет этот сохранённый цикл, и неисправность можно устранить без потери тепла в доме. Размеры приёмника — 100 × 100 × 29 мм.

Радио 868 МГц между комнатой и котельной

Регулятор и приёмник обмениваются сигналом на частотах 868,850 и 869,000 МГц мощностью до 11 дБм. В доме с обычными стенами этого хватает примерно на 30 м, на открытом пространстве — до 300 м, так что Pavo R можно поставить в любой комнате, где нужно измерять температуру, а Fornax оставить возле котла. Если три передачи подряд не дошли, приёмник сигнализирует о сбое и переходит на сохранённый суточный цикл.

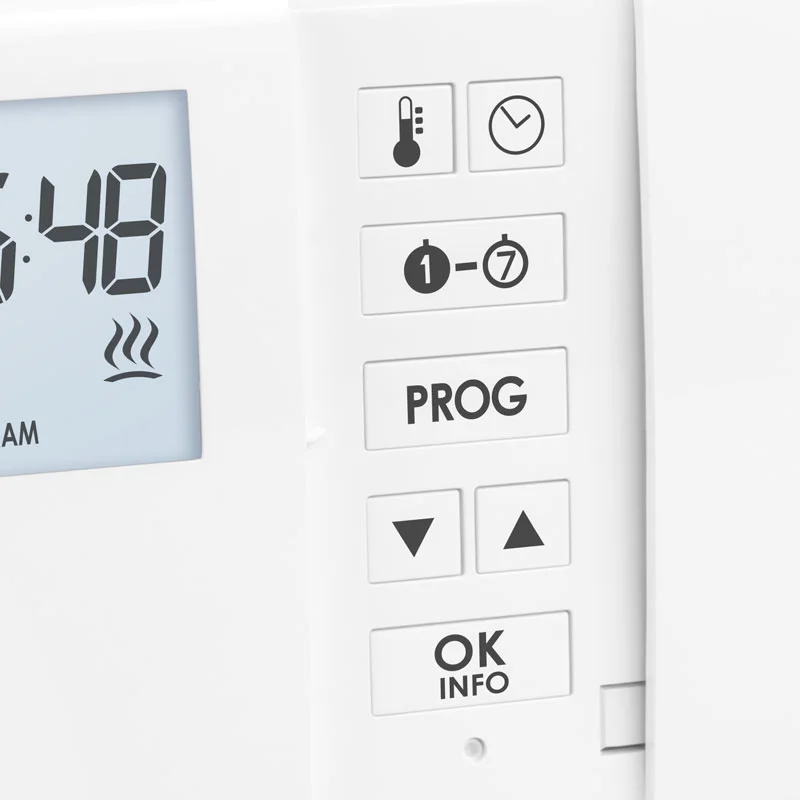

Регулятор Pavo R: настройки и питание

Комнатная часть набора Auraton Pavo SET позволяет сменить цвет дисплея, ширину гистерезиса — заводскую ±0,2 °C или ±0,4 °C — или перейти на PWM, а также сдвинуть показания до ±3 °C, чтобы они совпадали с контрольным термометром. Регулятор питается от двух щелочных батареек AA, имеет размеры 155 × 80 × 25 мм и погрешность измерения ±1 °C. Оба устройства набора имеют защиту IP20 и работают при температуре 0–45 °C и влажности до 85 % без конденсата.

Реле Fornax и провода из комплекта

Приёмник подходит и для оборудования, которое включается сухим контактом, и для того, которому нужно напряжение на выходе. Его реле срабатывает синхронно с прохождением сетевого напряжения через ноль, так что контакты мало искрят и дольше выдерживают нагрузку. Повторно включить реле после выключения приёмник может не раньше чем через 30 секунд. Кабели, которые лежат в коробке, рассчитаны на ток до 2,5 А — для более мощного оборудования их меняют на провода соответствующего сечения. Регулятор Pavo R стоит ставить не ближе метра от приёмника, а после пропадания питания Fornax до пяти минут ждёт свой регулятор, прежде чем работать дальше.
