Коммутационный блок для теплого пола Auraton Taurus

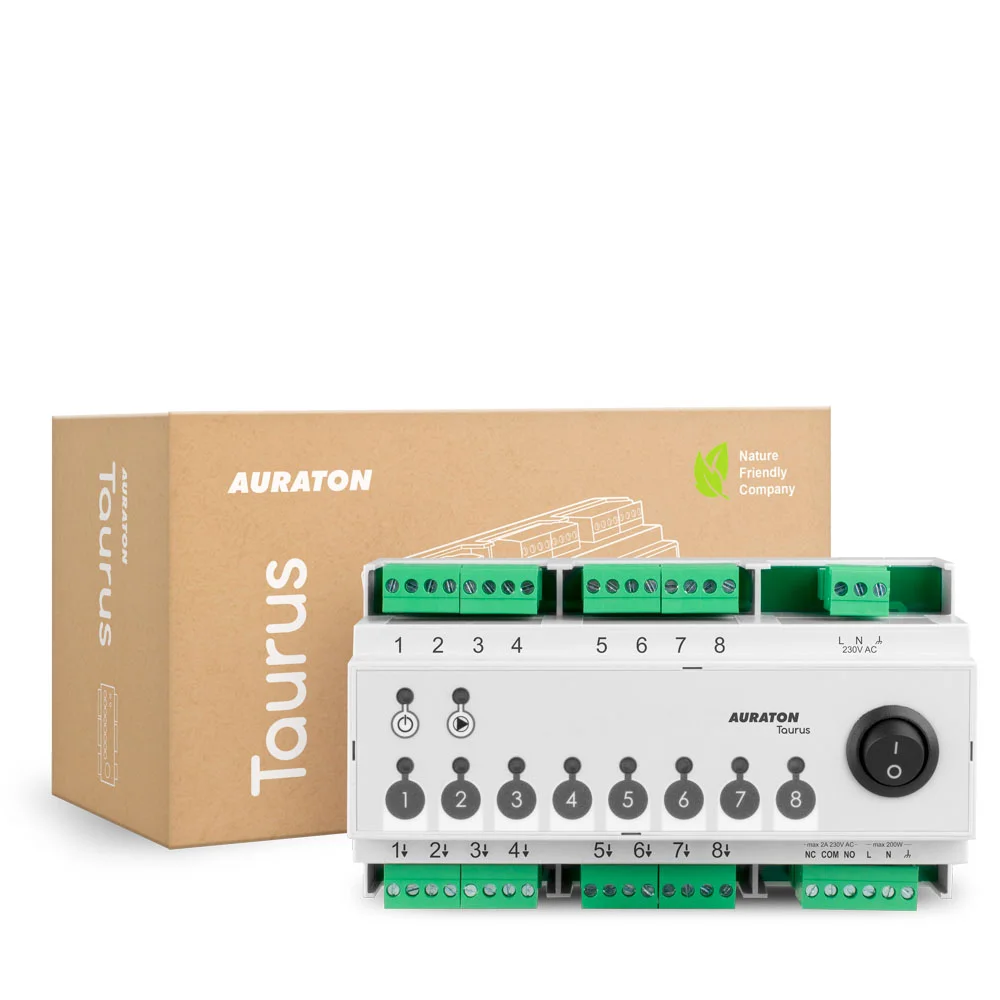

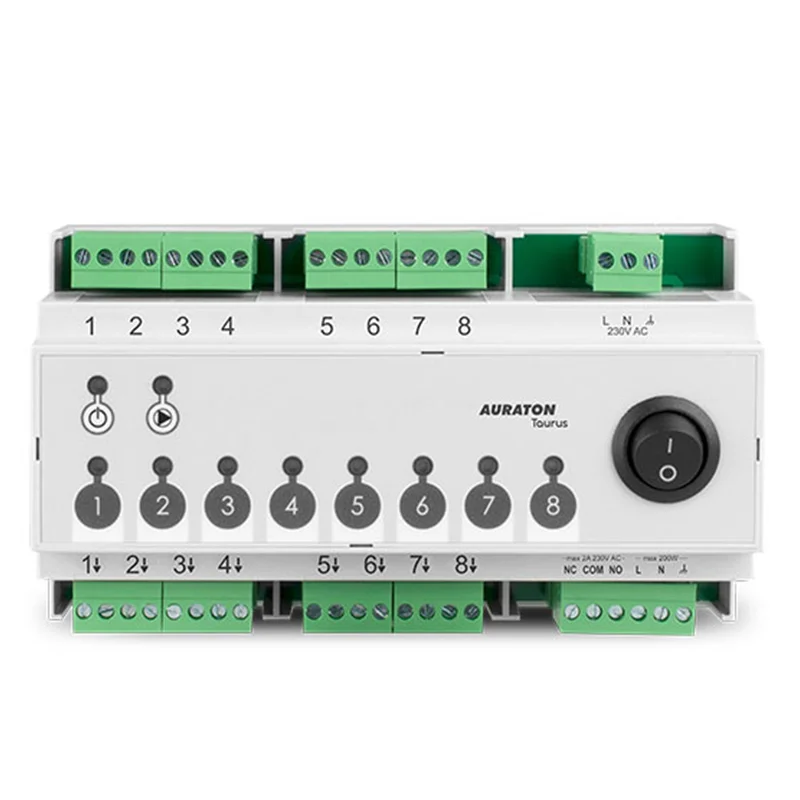

Восьмизонная проводная планка Auraton Taurus — коммутационный блок для тёплого пола, который собирает в одном месте регуляторы комнат, термоэлектрические приводы коллектора, циркуляционный насос и котёл. Каждая из восьми зон получает собственный проводной терморегулятор и до трёх приводов, а когда хоть одна комната просит тепла, Taurus сам запускает насос и подаёт сигнал на котёл. Планку ставят в шкафчик коллектора. Taurus пришёл на смену модели AURATON 8D PRO.

Что умеет Taurus

• 8 независимых зон — в каждой свой проводной регулятор и до трёх приводов общей мощностью до 30 Вт
• Управление насосом отопления — отдельный выход 230 В для циркуляционного насоса мощностью до 200 Вт
• Сухой контакт для котла — реле COM, NO, NC на 250 В и 2 А включает котёл, не подавая на него напряжение
• Задержка около 3 минут — сначала открываются приводы, а затем стартуют насос и котёл
• Съёмные клеммы — провода подключают к колодкам отдельно, вне корпуса, а затем просто вставляют их на место

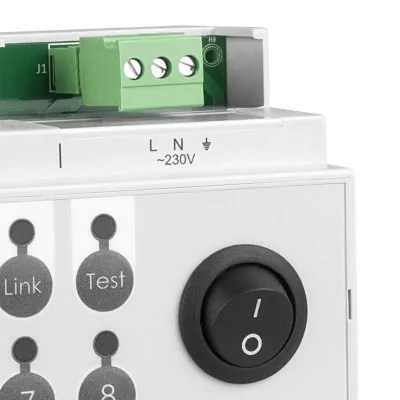

• Сетевой выключатель на корпусе — планку включают и выключают на ней самой

Регуляторы только с беспотенциальным выходом

К каждой зоне Taurus подключают по одному проводному комнатному терморегулятору, и этот регулятор должен замыкать беспотенциальный контакт COM–NO. Регуляторы с выходом под напряжением к планке подключать нельзя. Для этого подходят проводные терморегуляторы Auraton, у которых выход именно такой: регулятор в комнате только замыкает контакт, а питание на приводы и насос подаёт планка. Сигнал от любого из восьми регуляторов планка отрабатывает независимо от остальных.

Почему насос включается не сразу

Как только регулятор какой-то комнаты попросил тепла, Taurus сначала подаёт питание на приводы этой зоны и только примерно через 3 минуты включает циркуляционный насос и реле котла. Задержка нужна, чтобы разумно управлять отоплением и не перегружать насос, ведь чрезмерная нагрузка привела бы к его преждевременному износу. Выключаются насос и котёл тогда, когда ни одной зоне больше не нужно тепло.

Котёл — через сухой контакт, насос — через 230 В

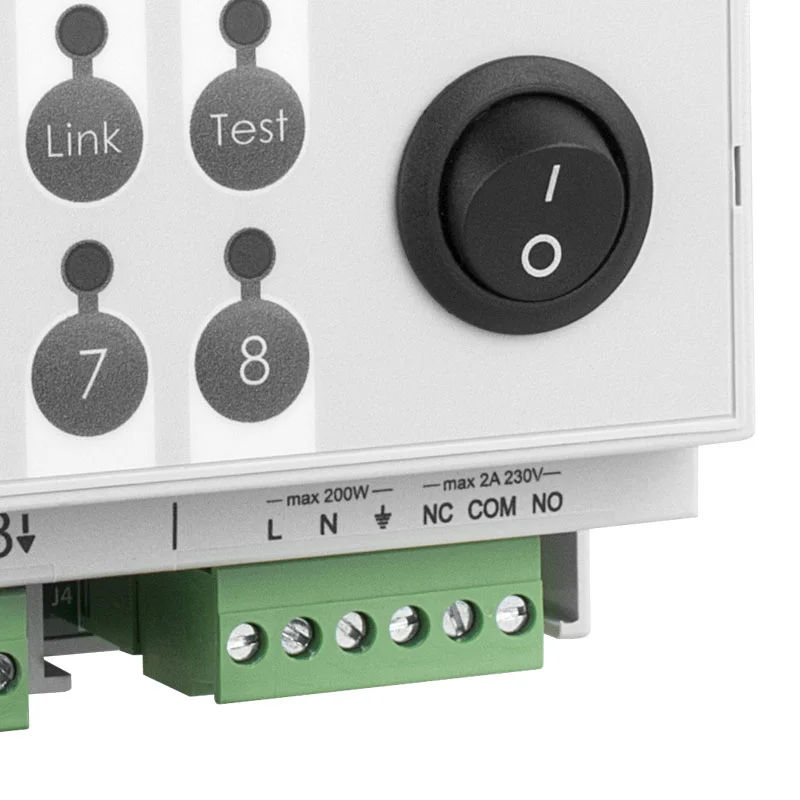

Котёл подключают к клеммам COM–NO или COM–NC встроенного реле: это обычный однополюсный двухпозиционный контакт без напряжения, и чаще всего клемма NC остаётся свободной. Насос питается от отдельного выхода планки на 230 В мощностью до 200 Вт. Две планки Taurus можно соединить так, чтобы они управляли общим насосом и котлом.

Питание, защита и условия работы

Коммутационный блок для тёплого пола Taurus питается от сети 230 В, 50 Гц и сам потребляет всего 1,5 Вт. Работает он при температуре от 0 до 40 °C и влажности до 85 % без конденсата, класс защиты — IP20, так что место ему — в сухом шкафчике коллектора.
