Програматор тижневий COMPUTHERM Q7 RF

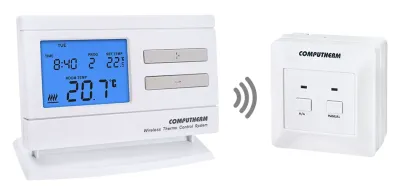

Бездротовий тижневий програматор COMPUTHERM Q7 RF для газового котла складається з двох блоків: кімнатний блок на батарейках можна носити по дому в межах дальності зв'язку, а приймач біля котла вмикає його по команді. Для кожного дня тижня складають свою програму — до семи перемикань на добу з різною температурою. Між кімнатою і котлом не потрібен жоден дріт, а пара блоків налаштована ще на заводі.

Переваги бездротового Q7 RF

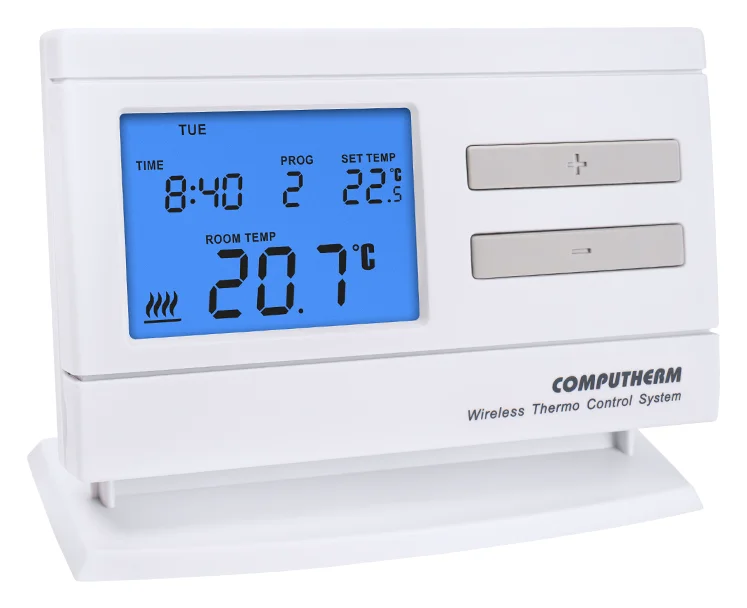

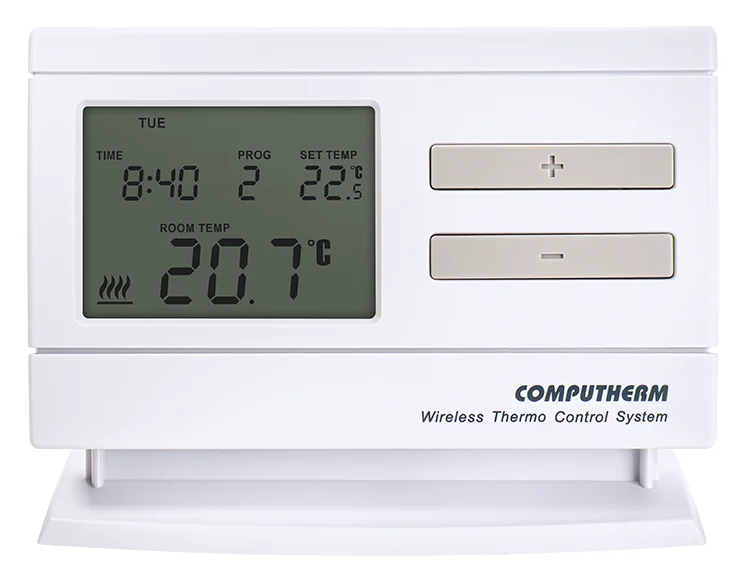

• Переносний кімнатний блок — стоїть на підставці або кріпиться на стіну, міряє температуру там, де ви зараз
• Програма на кожен день окремо — 1 фіксоване і 6 вільних перемикань, час із кроком 10 хвилин
• Тимчасова зміна температури — до наступного перемикання, на задану кількість годин, на 1–99 днів або до наступного втручання
• Кнопка TEST — перевірка дальності зв'язку перед тим, як закріпити блок
• Ручне керування котлом із приймача — кнопки MANUAL і M/A
• Захист насоса — хвилинний запуск о 12:00, якщо ні поточної, ні попередньої доби котел не вмикався
• Чутливість ±0,1 / ±0,2 / ±0,3 °C, калібрування ±3 °C, режим охолодження — налаштовуються кнопками на передній панелі
• Підсвічування і блокування кнопок — блокування захищає налаштування від випадкового натискання

Кнопка TEST і код безпеки

Перш ніж закріпити кімнатний блок на стіні, дальність перевіряють кнопкою TEST: якщо утримати її близько 3 секунд, блок 2 хвилини почергово, кожні 5 секунд, надсилає приймачу команди «увімкнути» і «вимкнути». Якщо приймач на них реагує, місце підходить. На відкритому просторі зв'язок 868 МГц працює приблизно на 50 м, у будинку менше — бетон і метал скорочують дальність. Кожна пара має свій код безпеки; щоб налаштувати зв'язок заново, на приймачі 10 секунд тримають M/A, а на програматорі Computherm Q7 RF — одночасно SET і DAY, що створює новий код.

Приймач: 230 В, 6 А і ручний режим

Приймач кріплять на стіну біля котла і живлять від 230 В через клеми N і L. Котел підключають до клем 1 (NO) і 2 (COM) безпотенційного реле на 6 А (2 А індуктивного навантаження); мережева напруга на ці клеми не потрапляє. Кнопкою MANUAL приймач від'єднують від кімнатного блока — зелений світлодіод світиться постійно, а котел вмикають і вимикають кнопкою M/A. Розмір приймача — 85 × 85 × 37 мм, вага 150 г; кімнатний блок — 130 × 80 × 23 мм і 112 г, увесь комплект із підставкою — близько 305 г.

Розклад, який повторюється щотижня

Записаний тиждень програматор COMPUTHERM Q7 RF відтворює по колу, без участі власника. У кожного дня є стартова точка з незмінним часом, для якої задається лише температура, а ще шість точок розставляють по добі з точністю до 10 хвилин — кожній можна дати від 5 до 40 °C із кроком 0,5 °C. Поки ці шість не активовані, прилад тримає одну температуру з ранку до ранку. Захист насоса із заводу вимкнений; вмикають його, коли котел і влітку лишається в робочому стані.
