Двоходовий захисний клапан Regulus DBV 1 – 02 3/4

Твердопаливний котел без вбудованого охолоджувального теплообмінника захищає від перегріву двоходовий термостатичний клапан Regulus DBV 1-02 з різьбою 3/4". При 97 °C клапан одночасно скидає перегріту воду з котла в каналізацію і впускає в котел холодну воду з водопроводу, а коли температура падає, сам закривається.

Чим захищає котел клапан DBV 1

• Два клапани в одному корпусі — випускний і впускний відкриваються та закриваються одночасно, тож котел охолоджується свіжою водою, а гаряча відразу йде в злив.
• Практично миттєва реакція — термостатичні елементи французького виробника стоять просто в котловій воді, тож відгукуються на її нагрів майже без затримки.
• Ручне відкриття — клапан має ручку, якою його можна відкрити вручну, як запобіжний.

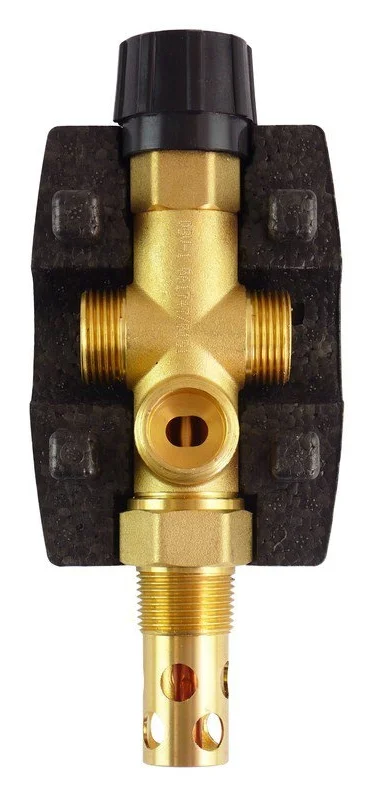

• Ізоляція в комплекті — клапан постачається разом із теплоізоляційним кожухом із пінополіпропілену.

Поріг 97 °C і три патрубки

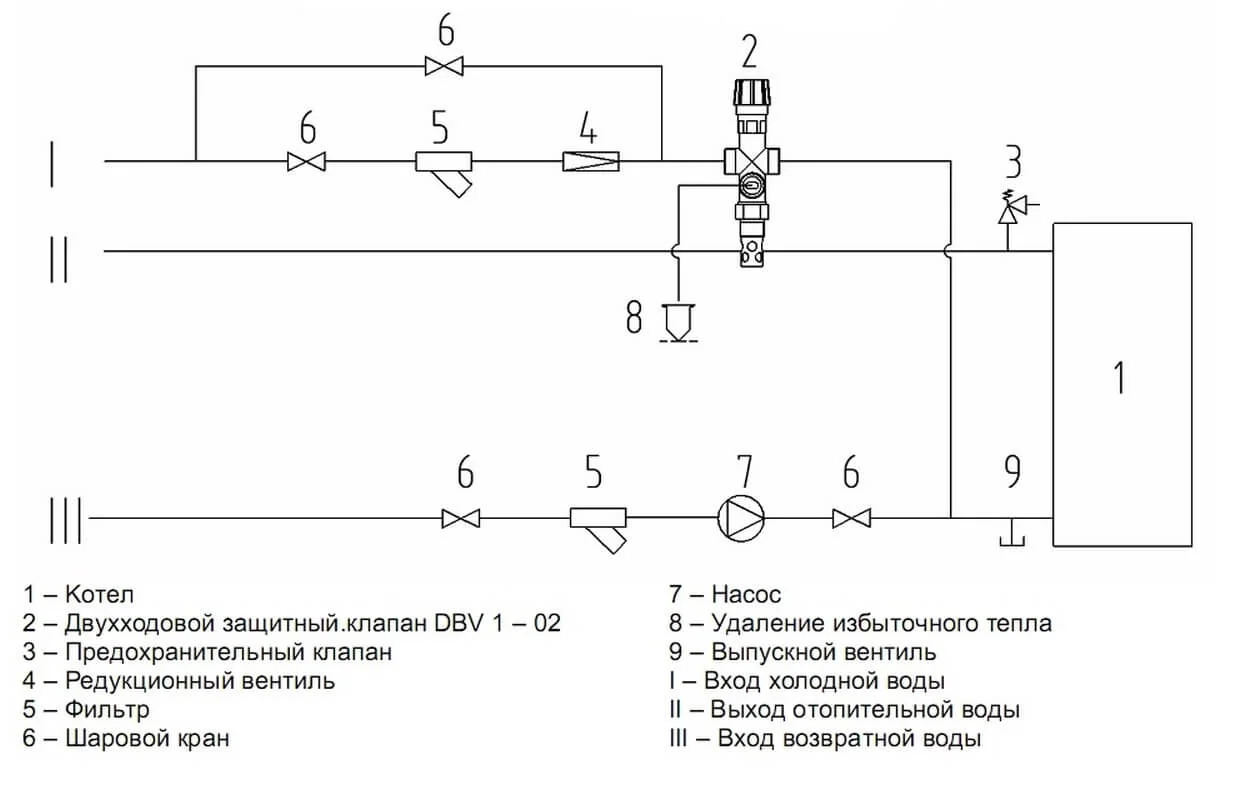

До котла клапан DBV 1 приєднується конічною різьбою R 3/4", а три його патрубки мають зовнішню різьбу G 3/4": A — для холодної води з водопроводу, B — до зворотної лінії системи біля котла, C — злив у каналізацію. Коли вода в котлі нагрівається до 97 ± 2 °C, обидва клапани відкриваються, а після охолодження нижче порогу одночасно закриваються.

Скільки тепла здатен зняти DBV 1

Максимальна охолоджувальна потужність клапана — 190 кВт, якщо холодна вода подається під тиском 2 бар і з температурою 15 °C. Kvs при 110 °C становить 1,8 м³/год, номінальний прохід — DN20. Тиск з боку котла допускається до 4 бар, з боку водопроводу — до 6 бар, номінальний тиск — PN 6.

Що перевіряють на заводі

Кожен DBV 1 перед завершенням складання отримує серійний номер, після чого його випробовують: роблять опресування, перевіряють герметичність усіх кілець, одночасність відкриття обох ступенів, температуру відкриття і хід клапана. Результати випробування записують. Корпус і золотник клапана ковані з латуні, голівка — нейлонова, ущільнювальні кільця — EPDM, а ізоляція — пінополіпропілен щільністю 60 г/л. Разом з ізоляцією клапан важить 0,68 кг.

Regulus і захист котла від перегріву

Чеська компанія Regulus з 1992 року розробляє і виготовляє системи для опалення, нагріву води й вентиляції, а з 2000-го робить власні вентилі й насосні групи. Перегрів твердопаливного котла часто стається через відключення електрики. Запобігти йому можна двома способами: резервним живленням циркуляційного насоса або термостатичним клапаном, якому електрика не потрібна, — DBV 1 належить саме до другого.
