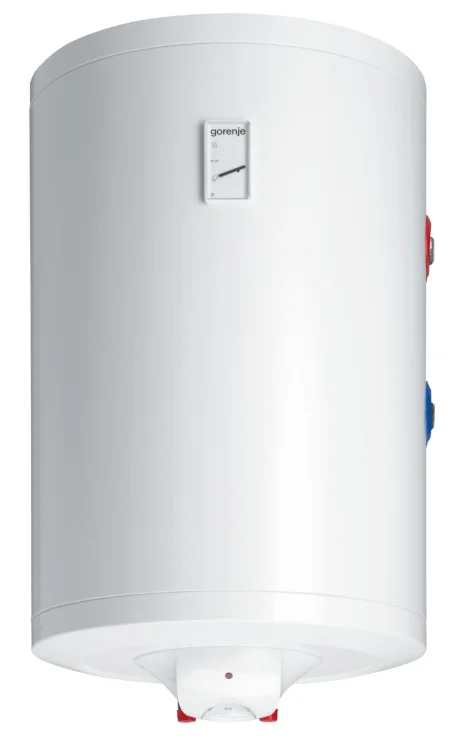

Водонагрівач, Бойлер Gorenje TGRK 80 RN V9

Невеликий комбінований бойлер на 80 л для систем з котлом, сонячним колектором чи тепловим насосом: Gorenje TGRK 80 RN V9 заввишки 790 мм гріє воду змійовиком, а без зовнішнього тепла — зануреним ТЕНом на 2 кВт. Патрубки теплообмінника — з правого боку, керування — механічною ручкою термостата.

Що отримуєте з Gorenje TGRK 80 RN

• Змійовик 0,25 м² — від котла з теплоносієм 80 °C при витраті 1000 л/год прогріває воду з 10 до 45 °C приблизно за 37 хвилин.
• Занурений ТЕН 2000 Вт — працює безпосередньо у воді, тому гріє швидко і з малими втратами.
• Ручка з трьома сценаріями — максимум, економний режим «eco» і захист від замерзання.
• Захист від перегріву — температура в баку не підніметься понад 90 °C.
• Надчиста емаль і магнієвий анод — подвійний захист від корозії без шкідливих домішок у воді.
• Якісна теплоізоляція — економна витрата енергії і мінімальні тепловтрати.

71,3 л у корпусі 790 мм

Габарити бака — 454 × 790 × 461 мм. Реальний об'єм — 71,3 л, після нагріву до 65 °C він дає майже 90 л змішаної води температурою 40 °C. Профіль навантаження — M, клас енергоефективності — C, ККД нагріву води — 36 %. На самій електриці бойлер витрачає 6,698 кВт·год за стандартну добу і 1428 кВт·год на рік. Ізоляція середньою товщиною 17 мм обмежує тепловтрати до 1,32 кВт·год за добу.

Правий змійовик на 5,35 кВт

Теплообмінник площею 0,25 м² бере тепло центрального опалення, сонячного колектора чи теплового насоса; під'єднують його праворуч патрубками G 3/4, вхід теплоносія позначений червоним, вихід — синім. При графіку 80/60 °C він передає воді 5,35 кВт і дає близько 134 л гарячої води на годину з нагрівом на 35 °C; при 70/50 °C — 4,15 кВт. Температура теплоносія — від 5 до 85 °C, тиск у контурі — до 6 бар. У баку є гільза діаметром 9 мм для зовнішнього датчика температури. Змійовик і ТЕН гріють воду разом або окремо. Коли котел вистигає, а циркуляція через змійовик відкрита, вода в баку може неконтрольовано втрачати тепло.

Ручка, лампа і біметалевий термометр

Ручкою термостата температуру води ставлять від 10 до 65 °C. Позиція «eco» тримає близько 55 °C і є найекономнішою. На час тривалої відсутності ручку переводять на позначку захисту від замерзання — вода триматиметься близько 10 °C, але живлення не вимикають. Контрольна лампа горить, поки працює ТЕН. Біметалевий термометр на корпусі показує температуру в місці встановлення, тоді як термостат регулює воду в нижній частині бака. Аварійний перегрів відсікає двополюсний термовимикач. Один ТЕН прогріває повний бак із 10 до 65 °C приблизно за 2,5 години. Занурений нагрівач — простий і економний спосіб гріти воду, до того ж безпечний: йому не потрібні відкритий вогонь чи розпечені поверхні. Діагностики датчиків, функції швидкого нагріву й антилегіонельної програми в цій моделі немає.

Монтаж і під'єднання

Бойлер кріплять на стіну тільки вертикально; з водою він важить понад 110 кг. Тип — тисковий, робочий тиск у баку до 9 бар, тож від нього можна живити кілька точок водорозбору. Воду під'єднують різьбою G 1/2, зверху є вхід для лінії рециркуляції гарячої води. Ступінь захисту корпусу — IP23, номінальний струм — 8,7 А. Воду, яка лишається в баку після зливу, видаляють через отвір нагрівального фланця.

Як Gorenje робить баки

Основа — холоднокатана сталь завтовшки 2,25 мм у днищах і 1,8 мм в обичайці. Емаль наносять мокрим способом, фінальний шар випалюють при 850 °C, а кожен готовий бойлер перевіряють тиском, на герметичність, захист від корозії, електробезпеку й роботу. Комплектуючі ставлять від визнаних європейських виробників. Виготовляє бойлери Tiki на заводі в Старій Пазові в Сербії; марка відома водонагрівачами з 1955 року, з 1978-го вона в групі Gorenje, з 2019-го — у шведському концерні NIBE.
