561036 Датчик протоку для котлів

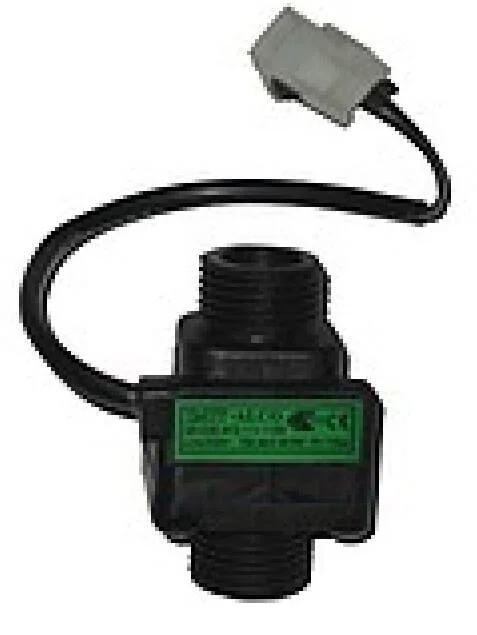

Датчик протоку води IMIT 561036 — реле потоку, яке перемикає контакт, коли через нього проходить близько 1,7 л води за хвилину. Корпус із нейлону має різьбу 1/2" з обох боків, а сигнал іде по кабелю з роз'ємом Molex.

Що закладено в це реле потоку

• Спрацювання при 1,7 л/хв — поріг потоку заданий із допуском ±0,3 л/хв.
• Магніт на важелі й геркон — потік води відхиляє важіль із феритовим магнітом, а той перемикає герконовий контакт.
• Готовий кабель із роз'ємом Molex 5559-NP — датчик постачається вже з кабелем і роз'ємом на кінці.
• Тиск до 10 бар, вода до 95 °C — такі граничні умови роботи датчика.

З чого зібраний цей датчик протоку

Корпус зібраний із двох половин із нейлону PA66, ущільнення — із силіконової гуми. Важіль виготовлено з PPS, а вісь, на якій він повертається, — з нержавіючої сталі 304. Геркон має епоксидну ізоляцію і власний допуск UL за файлом E70063, а кріпильну гайку датчика затягують моментом не більше 150 кгс·см. Контакт комутує до 0,2 А змінного струму при напрузі до 300 В і потужності до 50 ВА, а конструкція має допуск італійського інституту IMQ. На корпусі цього датчика для котла стоїть позначка AFS-40.

Турин, 1917: звідки IMIT

Маріо Цукко заснував IMIT у Турині 1917 року, і першими виробами компанії були манометри. Термостати з'явилися в її програмі в 1950-х, електроніка — у 1980-х. Сьогодні IMIT щороку випускає понад 5 мільйонів термостатів.
