XP 600 (DO040) Датчик тиску на газовий котел

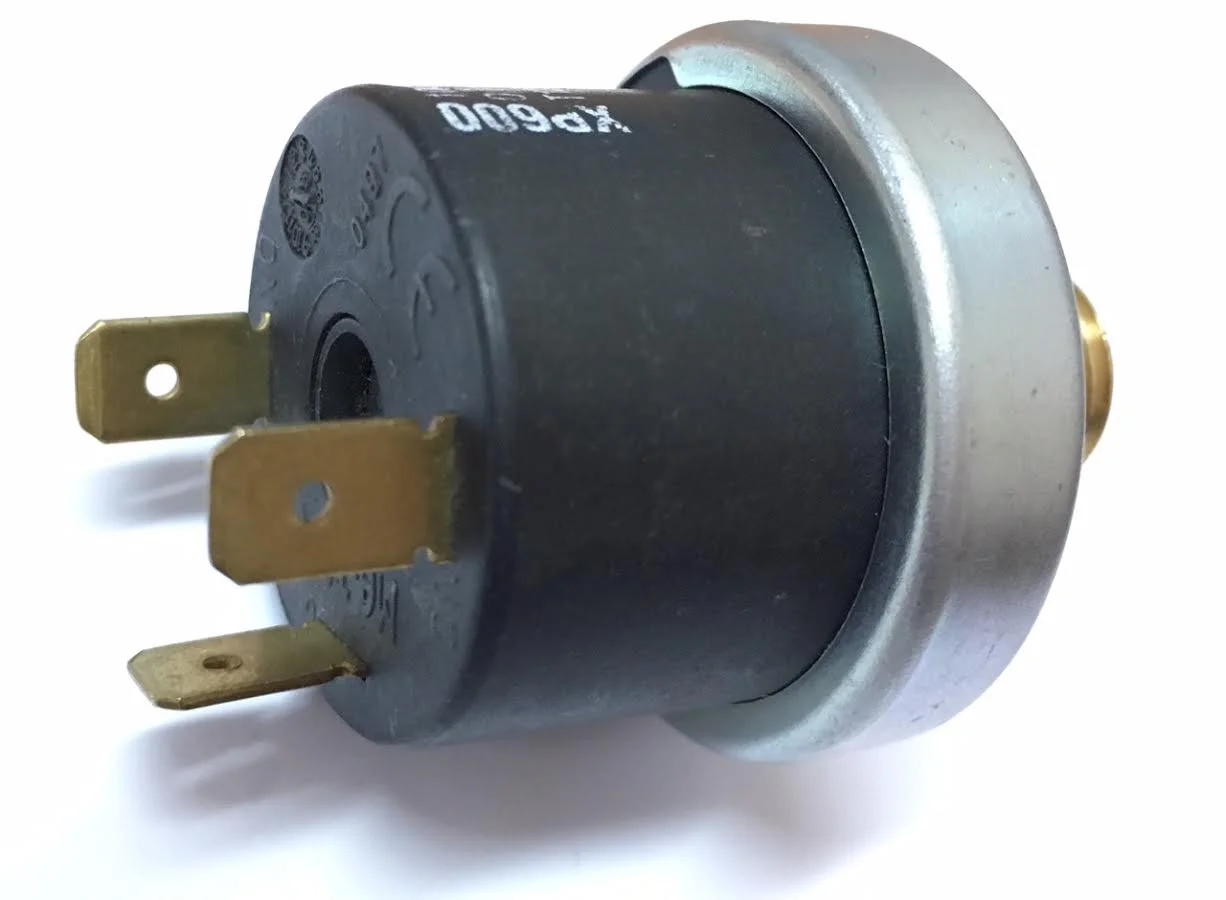

Датчик тиску води XP600 (DO040) для газового котла виробляє італійська MA-TER, а ставлять його на різьбу 1/4". За конструкцією це механічне мембранне реле тиску: коли тиск води досягає заданої позначки, воно перемикає контакт.

Що закладено в реле тиску MA-TER

• Латунне підключення з різьбою 1/4" — приєднувальна частина зроблена з латуні CW617N за EN 12165.
• Мембрана з нержавійки AISI 316 і силіконове ущільнення — саме ці матеріали MA-TER використовує для частин, що контактують із водою.
• Поріг налаштовується гвинтом — точку спрацювання реле виставляють регулювальним гвинтом у межах свого діапазону.
• Перекидний контакт 10 А — перемикач SPDT розрахований на 10 А активного і 2 А індуктивного навантаження при 250 В.
• Тиск руйнування понад 20 бар — навіть верхній діапазон серії, до 6 бар, лишає корпусу багаторазовий запас міцності.

Фіксований диференціал між спрацюванням і поверненням

Поріг цього реле тиску рухається гвинтом, а різниця між спрацюванням і поверненням лишається сталою — 0,3–0,35 бар залежно від виконання. Тож після налаштування точки спрацювання точка повернення зсувається разом із нею. Загалом шкала налаштування в серії охоплює тиски від 0,2 до 6 бар, а код DO040 позначає саме різьбове виконання цього реле.

Клас температури T125 і термостійкі дроти

Корпус реле з технополімеру PET розрахований на клас температури T125, а дроти до клем MA-TER радить брати термостійкі, на 138 °C. Ступінь захисту корпусу — IP00.

MA-TER: пів століття пресостатів

MA-TER із Пессано-кон-Борнаго під Міланом понад 50 років проєктує й виробляє пресостати та електромагнітні клапани для промислового застосування. Її реле тиску працюють у побутовій техніці, кавових машинах, опаленні, кондиціонуванні та водопідготовці, а продукцію компанія експортує до Франції, Німеччини, Іспанії, Польщі, Туреччини, Китаю, США та інших країн. XP600 у її програмі — базова модель «шостої серії», від якої компанія робить і спеціальні виконання.
