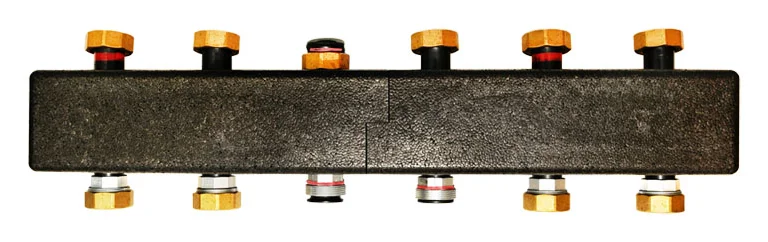

Розподільчий колектор Meibes 5 контурів
- Кількість контурів
- 5
- Діаметр підключення
- 1 1/2"
- Матеріал
- сталь
Meibes
Усі товари бренду Meibes
16 265,69 ₴
Відправка наступного робочого дня якщо замовлення до 12:00
- доставка
- За тарифами перевізника
- гарантія
- 2 роки
- оплата
- При отриманні, на карту, рахунок
- повернення
- 14 днів, товар у комплекті й без слідів монтажу
Опис

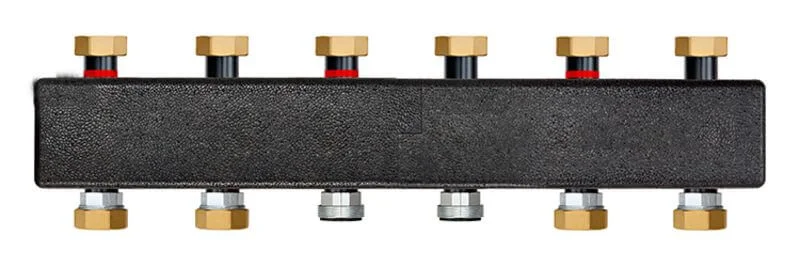

Meibes 66301.3 — розподільчий колектор на 5 контурів, сталевий вузол котельні, на який монтують насосні групи з міжосьовою відстанню 125 мм. Він розрахований на систему потужністю до 70 кВт і підійде тим, хто збирає обв'язку котла з кількома контурами — прямими, змішувальними, на завантаження бойлера — з готових вузлів.
Що закладено в колектор Meibes на п'ять контурів
- Розділені камери подачі й зворотки — у стандартному виконанні гаряча і охолоджена вода йдуть окремими камерами й не змішуються всередині колектора.
- Ізоляція з EPP у комплекті — кожух із пінополіпропілену йде разом із колектором, утеплювати його окремо не потрібно.
- Патрубки зверху і знизу — три пари під насосні групи вгорі, а нижні пари можна задіяти додатково, тож на один колектор сходиться до п'яти контурів.
- Сумісність за міжосьовою 125 мм — колектор поєднується з будь-якими насосними групами з такою міжосьовою, як на 3/4″, так і на 1″ чи 1 1/4″.
- Різьбові з'єднання вже в наборі — колектор постачається з потрібними для складання гайками та сполучними деталями.
Три пари вгорі, ще дві знизу: як набирається п'ять контурів
Колектор має по три пари патрубків угорі та внизу. Верхні три пари — основні місця під насосні групи. Знизу підводиться котел, а нижні пари, які лишаються вільними, можна відкрити й поставити туди ще два контури. Так на одну балку довжиною близько 755 мм виходить до п'яти незалежних гілок опалення.
Усі відводи до груп — внутрішня циліндрична різьба 1 1/2″, головне підключення — зовнішня різьба 1 1/2″ (DN40) на трубі діаметром 45 мм. Насосні групи Meibes на цей колектор сідають нижнім патрубком 1 1/2″ із плоским ущільненням, тож група стає прямо на відвід колектора.
Межа 70 кВт і 3 м³/год: на яку котельню розрахована балка
Розподільчий колектор Meibes 66301.3 працює в системі до 70 кВт за різниці температур подачі та зворотки 20 K. Це відповідає витраті теплоносія близько 3 м³/год, і за такої витрати гідравлічний опір колектора на первинному боці становить лише 0,04 бар.
Допустимий тиск — PN 6, температура теплоносія в тривалій роботі — до 110 °C. Балка сталева, з лакованим покриттям.
Стандартне виконання з окремими камерами
У цій моделі камери подачі та зворотки відокремлені одна від одної перегородкою, тож гаряча вода від котла не перетікає у зворотку всередині балки. У серії є й інший варіант — з великим зазором у перегородці, коли колектор водночас виконує роль гідравлічної розв'язки, — але це окремий артикул з іншим кольором корпусу. Цей колектор Meibes — чорне стандартне виконання.
Обв'язка котельні до 70 кВт з одного набору Meibes
Meibes будує котельні з готових модулів: колектор, насосні групи для прямих і змішувальних контурів та котловий блок з гідрострілкою або без неї мають однакову міжосьову відстань 125 мм і з'єднуються між собою без проміжних деталей. Ці компоненти підходять до котлів будь-яких типів і марок, а кожну насосну групу серії перевіряють на герметичність, тож вона готова до роботи одразу після монтажу. Однакові ізоляційні кожухи роблять групи різного призначення зовні однаковими, тож обв'язка на колекторі виглядає як один акуратний блок.
Кому підійде і кому ні — порада ARTiss
Колектор зручний тим, хто збирає котельню на модулях з міжосьовою 125 мм і хоче розвести котел на кілька контурів на одній балці.
- Підійде — для котельні до 70 кВт із витратою до 3 м³/год, де потрібно від трьох до п'яти контурів з окремими насосними групами.
- Не підійде — для системи, потужнішої за 70 кВт, або з тиском понад 6 бар.
- Можна обійтися меншим — якщо контурів лише два-три, у цій серії є коротший колектор.
- Врахуйте — у стандартному виконанні колектор не розв'язує котел і контури гідравлічно, тому таку роль має виконувати окремий вузол.
Характеристики
- Виробник
- Meibes
- Країна виробник
- Німеччина
- Тип обладнання
- колектор
- Гарантія
- 2 роки
- Діаметр підключення
- 1 1/2"
- Діаметр підключення споживача
- 1 1/2"
- Кількість контурів
- 5
- Матеріал
- сталь
- Міжосьова відстань
- 125 мм
- Робоча температура
- 110 °С
- Робочий тиск
- 6 бар
- Теплоізоляція
- є
- Тип колектора
- стандартний
- Розміри
- 755 × 178 × 135 мм
- Вага
- 8.12 кг
Виробник може змінювати характеристики товару без попередження. Помітили помилку в описі? Напишіть нам — швидко перевіримо та виправимо.
Часті питання
Чи входять у комплект кронштейни для кріплення на стіну?
Чи є на колекторі кран для зливу або повітровідвідник?
Скільки важить розподільчий колектор на 5 контурів?
