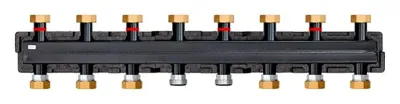

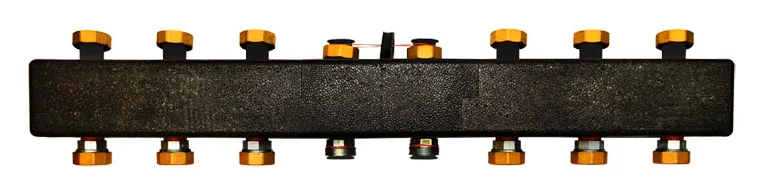

Розподільчий колектор Meibes 7 контурів
- Кількість контурів
- 7
- Діаметр підключення
- 1 1/2"
- Матеріал
- сталь
Meibes
Усі товари бренду Meibes
20 997,91 ₴
Відправка наступного робочого дня якщо замовлення до 12:00
- доставка
- За тарифами перевізника
- гарантія
- 2 роки
- оплата
- При отриманні, на карту, рахунок
- повернення
- 14 днів, товар у комплекті й без слідів монтажу
Опис
Найдовший розподільчий колектор серії Meibes для котелень до 70 кВт — сталева модель 66301.4 на 7 контурів: чотири насосні групи стають над нею, ще три можна вивести знизу. Він потрібен котельні з багатьма незалежними гілками опалення, кожна з яких працює на власній насосній групі.
Сім відгалужень на одному колекторі Meibes
- Подача і зворотка в різних камерах — у стандартному чорному виконанні камери розділені, потоки всередині балки не змішуються.
- Ізоляція з пінополіпропілену EPP — колектор приходить уже в утеплювальному кожусі.
- Чотири пари зверху, чотири знизу — нижні відводи використовуються на додачу до верхніх, разом це до семи контурів.
- Стандартна міжосьова 125 мм — на балку стають насосні групи з такою міжосьовою відстанню незалежно від їхнього розміру.
- Різьбові й сполучні деталі в наборі — гайки й сполучні частини для складання входять у поставку.
Як розміщуються сім контурів
Цей розподільчий колектор має по чотири пари відводів угорі та внизу. Верхній ряд — чотири місця під насосні групи. З нижнього ряду одна пара відводиться під зв'язок із котлом, а три інші можна відкрити під додаткові контури. Разом виходить сім незалежних гілок, і кожна з них отримує власну групу з насосом.
Під'єднання — 1 1/2″: на відводах внутрішня циліндрична різьба, на основному патрубку — зовнішня (DN40, труба 45 мм). Групи Meibes кріпляться на відводи нижнім патрубком 1 1/2″ під плоску прокладку.
Сім контурів ділять ті самі 70 кВт
Важливо розуміти, що довша балка не додає потужності. Колектор Meibes 66301.4 має ту саму межу, що й коротші моделі серії: 70 кВт за різниці температур 20 K, або близько 3 м³/год теплоносія з опором 0,04 бар на первинному боці. Сім контурів розподіляють цю потужність між собою, тому такий колектор вибирають тоді, коли контурів багато, а сумарне навантаження не виходить за 70 кВт.
Лакована сталева балка розрахована на тиск PN 6 і тривалу роботу з теплоносієм до 110 °C. Чорний колір корпусу позначає стандартне виконання, у якому камери подачі та зворотки відокремлені.
Понад метр на стіні
Довжина балки — близько 1050 мм, висота — 178 мм, глибина — 135 мм. Це найдовша модель серії до 70 кВт, і на ній уміщаються всі вісім пар відводів — чотири верхні та чотири нижні.
Прямі й змішувальні групи Meibes на сім виходів
На виходи цієї балки ставлять насосні групи Meibes двох основних типів: для прямого контуру чи завантаження бойлера і для змішувального контуру. Обидва розраховані саме на колектори до 70 кВт і мають міжосьову 125 мм. Систему доповнюють інші модулі того ж виробника — розділення систем, набір для постійної температури подачі та підвищення температури зворотки, — тож усю котельню на сім контурів збирають з одного набору, який підходить до котлів будь-яких типів і марок.
Кому підійде і кому ні — порада ARTiss
Найдовший колектор серії має сенс там, де контурів багато, а загальна потужність котельні помірна.
- Підійде — для котельні до 70 кВт із п'ятьма-сімома контурами на насосних групах з міжосьовою 125 мм.
- Не підійде — якщо разом контури потребують понад 70 кВт або понад 3 м³/год: межа балки від її довжини не зростає.
- Можна обійтися меншим — для чотирьох-п'яти контурів у цій серії є коротша балка.
- Врахуйте — настінні кронштейни в комплект не входять і продаються окремо.
Характеристики
- Виробник
- Meibes
- Країна виробник
- Німеччина
- Тип обладнання
- колектор
- Гарантія
- 2 роки
- Діаметр підключення
- 1 1/2"
- Діаметр підключення споживача
- 1 1/2"
- Кількість контурів
- 7
- Матеріал
- сталь
- Міжосьова відстань
- 125 мм
- Робоча температура
- 110 °С
- Робочий тиск
- 6 бар
- Теплоізоляція
- є
- Тип колектора
- стандартний
- Розміри
- 1050 × 178 × 135 мм
- Вага
- 11.04 кг
Виробник може змінювати характеристики товару без попередження. Помітили помилку в описі? Напишіть нам — швидко перевіримо та виправимо.
Часті питання
Чи можна на одному колекторі поєднати групи на 1″ і на 1 1/4″?
Скільки важить колектор на 7 контурів?
