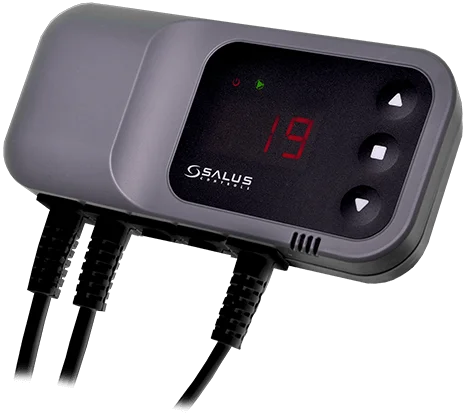

Регулятор насосу Salus PC 11W

За температурою теплоносія від виносного датчика регулятор насоса Salus PC11W вмикає й вимикає циркуляційний насос. Він керує насосом системи індивідуального опалення або насосом гарячого водопостачання і може працювати як захисний термостат, що обмежує температуру зверху.

Що вміє PC11W завдяки двом порогам C і U

• Два задані пороги — увімкнення C і вимкнення U — ви самі визначаєте діапазон температур, у якому працює насос, а не лише точку старту.
• Два сценарії роботи — керування насосом опалення або насосом ГВП, а також роль захисного термостата, що зупиняє насос вище заданої межі.
• Постійний гістерезис 2 °C — між увімкненням і поверненням у режим очікування завжди два градуси: насос, що стартував вище порога, зупиниться на 2 °C нижче нього.
• Функція антистоп — між опалювальними сезонами насос регулярно й коротко вмикається, тож не закисає.
• Захист від замерзання — якщо теплоносій охолоне нижче 5 °C, насос запускається сам.
• Цифровий дисплей — у робочому режимі показує поточну температуру теплоносія, тож стан системи видно одразу.

Поріг C і поріг U: як задається діапазон

Обидва значення виставляються трьома кнопками — меню, вгору і вниз. Коротке натискання кнопки меню відкриває налаштування порога C: на дисплеї блимає літера «C», а стрілками змінюється температура. Щоб дістатися до порога U, кнопку меню утримують кілька секунд, доки не заблимає «U». Задавати можна від 5 до 80 °C, а вимірює пристрій температуру в межах 0–99 °C.

Насос опалення: старт від заданої температури котла

Коли регулятор насоса керує насосом системи опалення, поріг U виставляють на максимальне потрібне значення, а C — на температуру, вище якої насос має почати роботу. Наприклад, при C = 30 °C насос стартує, щойно теплоносій перевищить 30 °C, і зупиняється, коли той охолоне до 28 °C. Поки теплоносій холодніший за поріг увімкнення, насос стоїть.

Насос ГВП або захисний термостат: зупинка вище межі

У другому сценарії логіка дзеркальна: поріг C ставлять на мінімально потрібне значення, а U стає температурою, вище якої насос вимикається. Якщо задати U = 50 °C, Salus PC11W зупинить насос після 50 °C і знову ввімкне його, коли температура опуститься до 48 °C. Так пристрій керує насосом гарячого водопостачання або стримує його роботу вище заданої межі як захисний термостат.

Антистоп і 5 °C: що відбувається поза сезоном

Між опалювальними сезонами циркуляційний насос довго стоїть, і саме тоді йому загрожує закисання. PC11W приблизно кожні 14 днів вмикає його секунд на 15 — коротко, але регулярно. Друга функція стосується холоду: якщо теплоносій охолоне нижче 5 °C, регулятор запускає насос і тримає його в роботі, доки температура не підніметься вище цієї позначки.

Датчик до 120 °C і навантаження до 6 А

Виносний датчик розрахований на діапазон від −10 до 120 °C і приєднаний до корпусу кабелем завдовжки 1,2 м. Вихід на насос витримує навантаження до 6 А при живленні 230 В, а власне споживання моделі Salus — лише 2 Вт. Сам блок працює за температури повітря від −10 до 50 °C; на корпусі є індикатори живлення й роботи насоса та вимикач.

Salus: термостати, зони й системне обладнання

SALUS Controls — компанія з британського Ротерема, що входить до Computime Group. У її каталозі — дротові й бездротові кімнатні термостати, комутаційні центри для опалення в кількох зонах, пристрої розумного дому та системне обладнання. PC11W у цьому ряду відповідає за циркуляційний насос.
