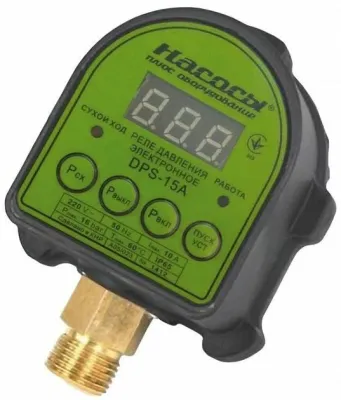

Реле тиску NPO DPS-15A

Для водопостачання приватного будинку чи котеджу електронне реле тиску NPO DPS-15A автоматично запускає насос, коли тиск у магістралі падає, і зупиняє його на заданій верхній межі. Пороги виставляються кнопками на панелі з цифровим дисплеєм, а захист від сухого ходу вимкне насос, якщо у вхідному трубопроводі не стане води.

Можливості DPS-15A, які видно на дисплеї

• Цифровий дисплей — служить для налаштування і візуального контролю поточного тиску в магістралі.
• Три окремі пороги — тиск увімкнення, тиск вимкнення і поріг сухого ходу задаються незалежно, кожен своєю кнопкою.
• Захист від сухого ходу — насос зупиняється, якщо тиск 30 секунд тримається нижче аварійного порога.
• Ручний або автоматичний перезапуск — після аварії роботу можна відновити кнопкою або дочекатися, поки реле спробує запустити насос саме.

Налаштування: тиск увімкнення, вимкнення і сухого ходу

Після подачі живлення натискають «ПУСК/УСТ» і по черзі виставляють три значення: кнопкою «РВВІМК» — тиск, за якого насос стартує, «РВИМК» — тиск, на якому він зупиняється, «РСХ» — поріг аварії через сухий хід. Повторне натискання «ПУСК/УСТ» зберігає параметри. Діапазони такі: увімкнення від 0,1 до 9,8 бар, вимкнення від 0,2 до 9,9 бар, сухий хід від 0 до 9,7 бар. Максимальний робочий тиск реле — 1,0 МПа.

Які значення підібрати під свій будинок

Для одноповерхового будинку тиск увімкнення варто ставити 1,5 бар, для двоповерхового — 1,8 бар, і далі додавати по 0,3 бар на кожен поверх. Тиск вимкнення роблять на 0,5 бар нижчим за максимальний напір насоса в точці, де стоїть реле: якщо напір там 40 м, виходить 40/10 − 0,5 = 3,5 бар. Поріг сухого ходу рахують від висоти до першої точки водорозбору плюс 1 м — для 5 м це 6 м, тобто 0,6 бар.

Що відбувається, коли на вході немає води

Якщо тиск у магістралі 30 секунд тримається нижче порога сухого ходу, NPO DPS-15A вимикає насос і блокує його. Загоряється індикатор «СУХИЙ ХІД», а на дисплеї з'являється напис «E-F». Коли вода у вхідному трубопроводі з'явилася, достатньо натиснути будь-яку кнопку, щоб розблокувати роботу. Без участі людини спрацьовує автоматичний перезапуск: перша спроба — через 8 хвилин, насос працює 30 секунд і, не отримавши води, знову зупиняється. Після трьох таких циклів інтервал зростає до години, а ще після трьох безрезультатних спроб автоперезапуск вимикається.

Індикатор «РОБОТА» і кабелі POWER та MOTOR

Поки насос подає воду, індикатор «РОБОТА» світиться постійно, а коли насос зупинився за тиском, він блимає. Реле постачається з двома кабелями по 0,4 м: «POWER» — до мережі, «MOTOR» — до насоса. Під'єднується воно до гідравліки через патрубок із зовнішньою різьбою G 1/4. Напряму DPS-15A керує однофазним електронасосом зі струмом до 10 А і потужністю до 1,1 кВт; живлення — 220 В ±10 %, 50 Гц. Рідина в системі — до +60 °C, ступінь захисту корпусу — IP65, а важить саме реле 0,3 кг.

NPO: власне виробництво й перевірка кожної партії

Торгова марка «Насоси плюс обладнання» належить харківській компанії «ВАРНА», яка з 2005 року випускає насосне обладнання на власній лінії. Готова продукція з кожної партії перед відправкою проходить випробування на спеціальному стенді, а в асортименті марки понад тисячу моделей побутового насосного обладнання. Сервісні центри працюють по всій Україні.
