Мідно-алюмінієвий радіатор Термія РБ 40 L1000 мм

Серед мідно-алюмінієвих радіаторів Термія РБ 40/100 — метрова модель висотою 40 см із боковими патрубками на міжосьовій 320 мм. Вона віддає 1006 Вт на воді 90/70 °C і вміщує лише 0,69 л теплоносія, тож має малу теплову інерцію, важливу для автоматичного регулювання тепла.

Що дає конструкція радіатора Термія

• Обігрів переважно конвекцією — близько 90% тепла радіатор передає потоком повітря крізь ламелі і лише 10% випромінює.
• Ламелі спеціальної форми — профіль алюмінієвих пластин зводить до мінімуму тепло, що йде на нагрів стіни за радіатором.
• Мідний контур теплоносія — деталі, які контактують з водою, виготовлені з міді, а елементи приєднання — з латуні, обидва матеріали стійкі до корозії.
• Поверхня витримує дезінфекцію — корпус можна мити миючими й дезінфікуючими засобами, якими обробляють приміщення з підвищеними гігієнічними вимогами.
• Температура корпусу в межах норм — зовнішні поверхні не нагріваються понад межу, допустиму нормами мікроклімату, тому прилад годиться практично для будь-яких будівель і приміщень.

1006 Вт на гарячій воді, 808 Вт — на 75/65 °C

Потужність цього радіатора залежить від того, наскільки гаряча вода в системі. На графіку 90/70 °C при 20 °C у кімнаті метрова РБ 40 дає 1006 Вт. Якщо котел працює на 75/65 °C, віддача становить 808 Вт, а на 65/55 °C — 542 Вт. Саме ці три значення варто звіряти з розрахунком тепловтрат кімнати, обираючи довжину приладу.

Габарит 390 × 1050 мм і вага 5,7 кг

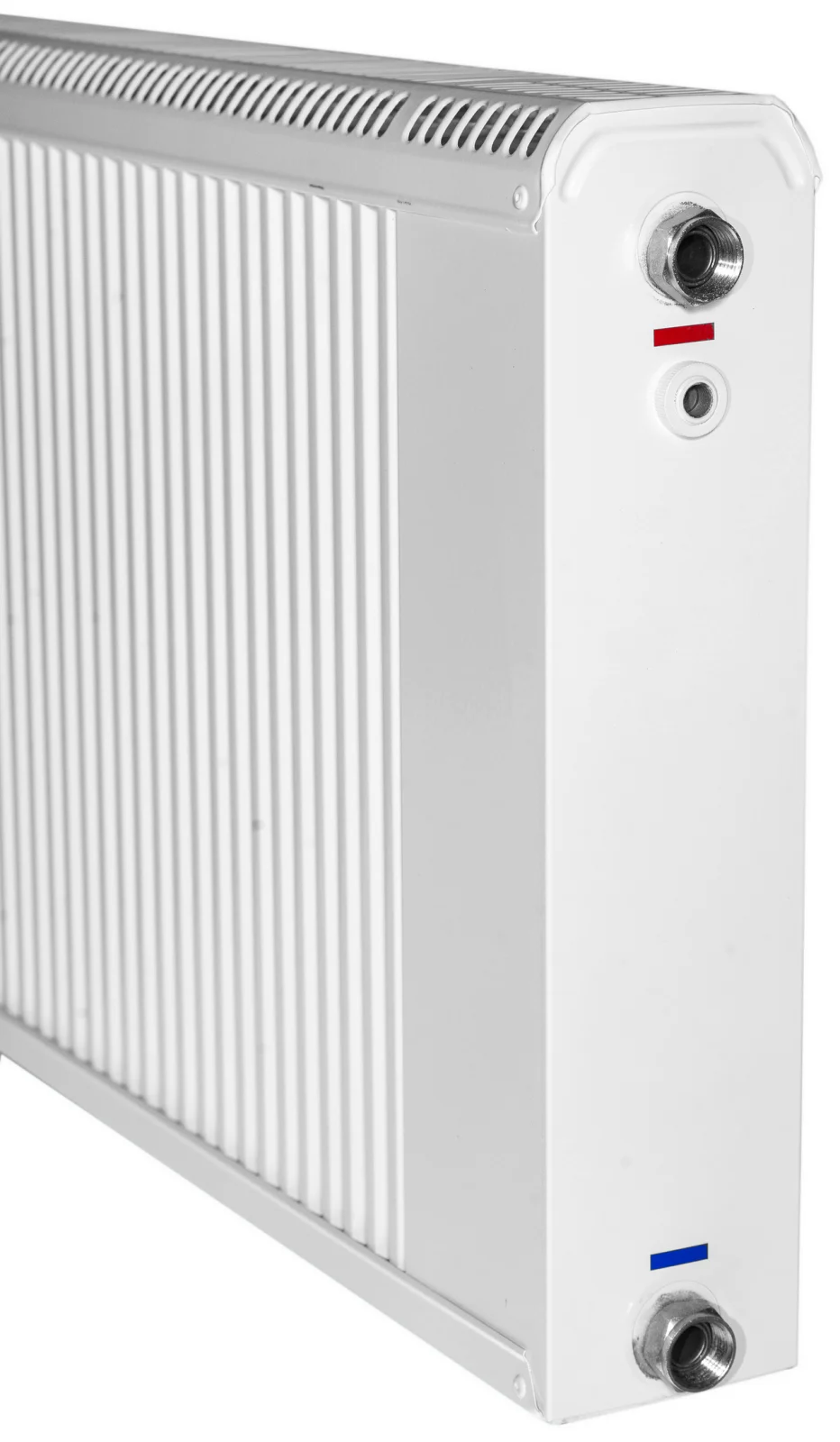

Номінально модель має 40 см у висоту і 100 см у довжину. Реальний габарит разом із кронштейнами — 390 мм у висоту і 1050 мм у довжину, а глибина з кронштейнами — 125 мм при глибині самого корпусу 9 см. Цей мідно-алюмінієвий радіатор важить 5,7 кг, а води в ньому лише 0,69 л. Патрубки винесені на бік на міжосьовій відстані 320 мм і мають накидні гайки з внутрішньою трубною різьбою G1/2.

Тиск до 16 бар і одно- або двотрубне розведення

Бокова модель не має вбудованого термоклапана, тому розрахована на робочий тиск до 1,6 МПа, тобто 16 бар. Таку Термію ставлять як в однотрубне, так і у двотрубне розведення теплоносія.

Мідь і алюміній, з'єднані холодним зварюванням

На Вінницькому заводі «Маяк» теплообмінник радіаторів Термія збирають із мідних труб Cu-DHP і алюмінієвих пластин завтовшки 0,8 мм. Пластини з'єднані з трубами холодним дифузійним зварюванням, яке забезпечує щільний контакт між ними. Зверху прилад закритий перфорованою алюмінієвою кришкою, а зовні корпус покритий порошковою емаллю, яку оплавляють при 200 °C. Лінійка Термія охоплює висоти від 20 до 60 см і довжини від 40 до 200 см, з боковим і з нижнім підключенням.
