Мідно-алюмінієвий радіатор Термія РБ 40 L400 мм

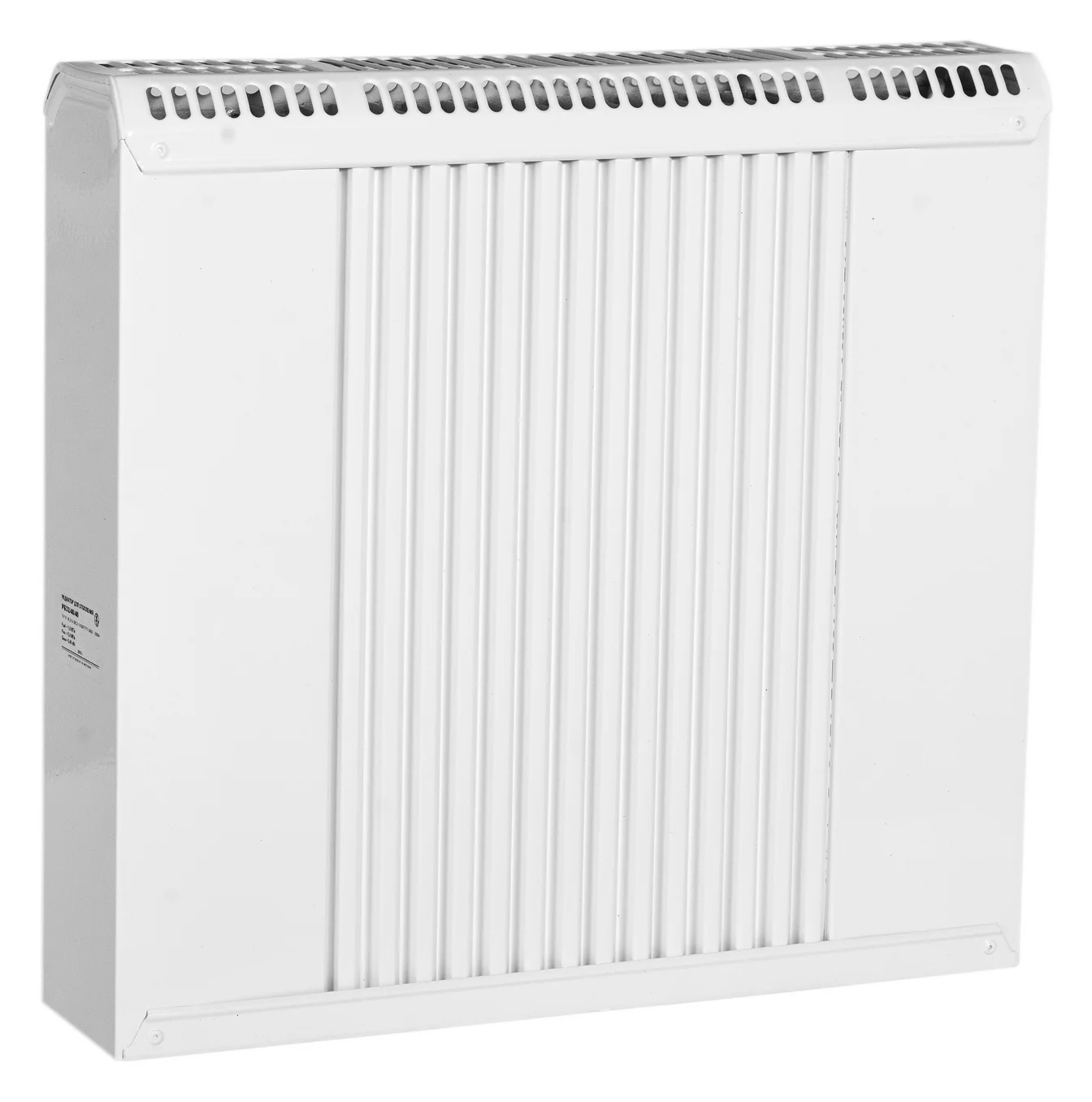

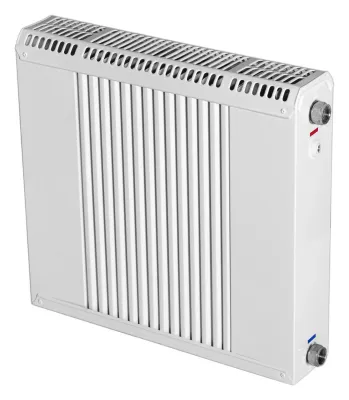

Мідно-алюмінієвий радіатор Термія РБ 40/40 має лише 40 см завдовжки і стільки ж у висоту — це коротка бокова модель серії. З патрубками на міжосьовій 320 мм вона дає 332 Вт на воді 90/70 °C, тобто невелику порцію тепла.

Чим цікава бокова Термія

• Тепло переважно потоком повітря — близько 90% теплового потоку йде конвекцією крізь ламелі, решта 10% — випромінюванням.
• Мала теплова інерція — легка конструкція і всього 0,38 л води в приладі важливі для автоматичного регулювання теплоподачі.
• Ламелі з особливим профілем — форма алюмінієвих пластин зменшує втрати тепла на нагрів стіни позаду радіатора.
• Мідь усередині, латунь на виходах — з теплоносієм контактують мідні деталі, а елементи приєднання латунні, тож матеріали стійкі до корозії.

332 Вт на 90/70 °C і 179 Вт на 65/55 °C

Віддача короткої РБ 40 сильно залежить від температури води. На графіку 90/70 °C при 20 °C у приміщенні вона становить 332 Вт, на 75/65 °C — 267 Вт, а на 65/55 °C — 179 Вт. Тому для системи, що працює на помірній воді, корисно рахувати саме за нижніми значеннями, а не лише за цифрою для гарячої води.

2,7 кг і габарит 390 × 450 мм

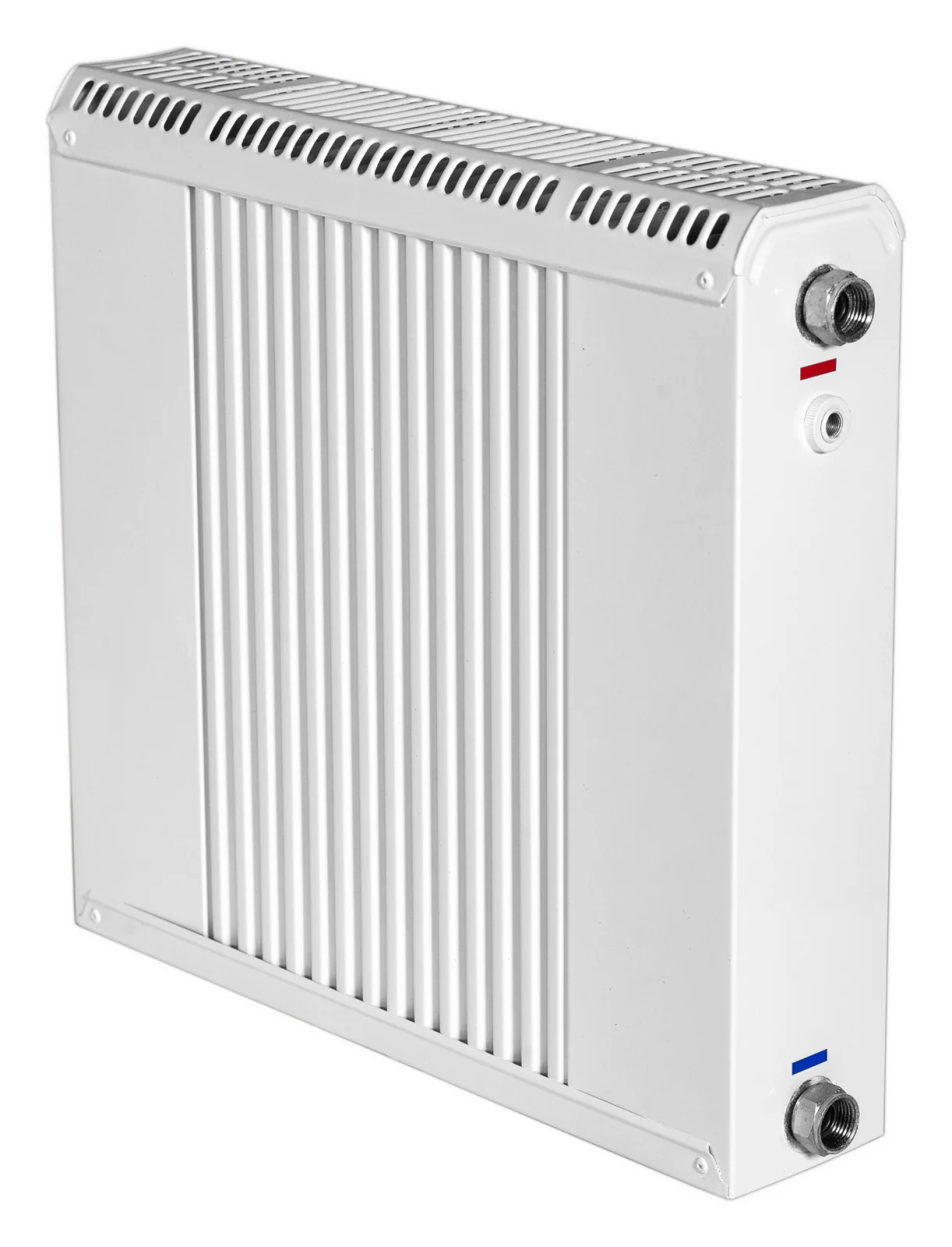

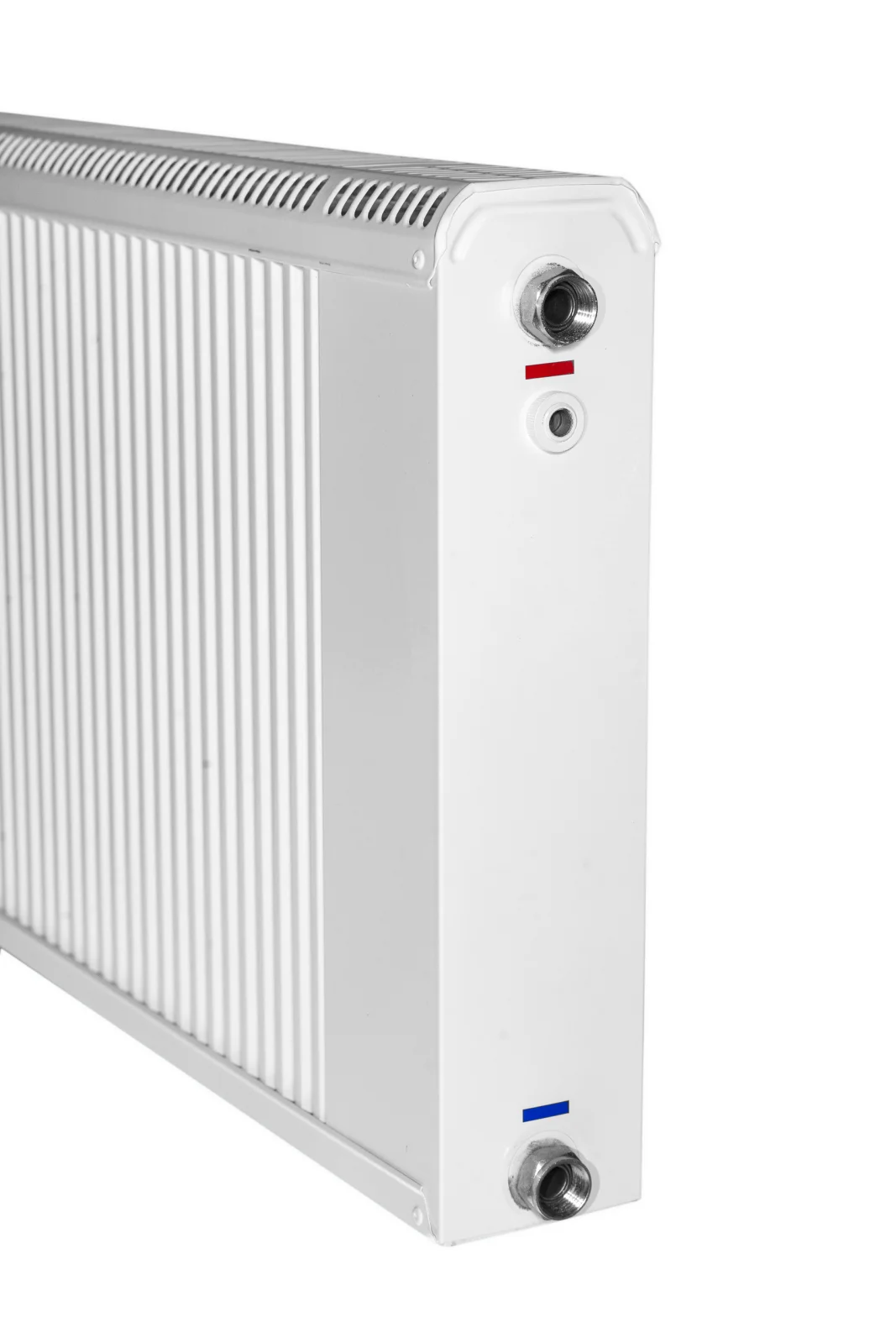

Номінально радіатор має 40 × 40 см, а з кронштейнами його габарит — 390 мм у висоту, 450 мм у довжину і 125 мм у глибину, тоді як сам корпус має 9 см завглибшки. Важить РБ 40/40 лише 2,7 кг. Підключення бокове: патрубки з накидними гайками на внутрішню трубну різьбу G1/2 розташовані на відстані 320 мм між центрами, а подачу можна вивести праворуч або ліворуч, розвернувши прилад.

16 бар для систем з однією або двома трубами

У бокових моделях Термія немає вбудованого термоклапана, тому робочий надлишковий тиск для них — до 1,6 МПа. Цей мідно-алюмінієвий радіатор можна ставити як в однотрубне, так і у двотрубне розведення.

Холодне дифузійне зварювання в теплообміннику

На Вінницькому заводі «Маяк» теплопередавальний елемент мідно-алюмінієвих радіаторів Термія складають із мідних труб Cu-DHP і пластин з алюмінієвого листа 0,8 мм, а щільний контакт між ними дає холодне дифузійне зварювання. Кришка зверху — з перфорованого алюмінію, зовнішні поверхні покриті епоксиполіефірною порошковою емаллю. Кольорові метали в теплообміннику дають високу тепловіддачу, корозійну стійкість, міцність і довговічність.
