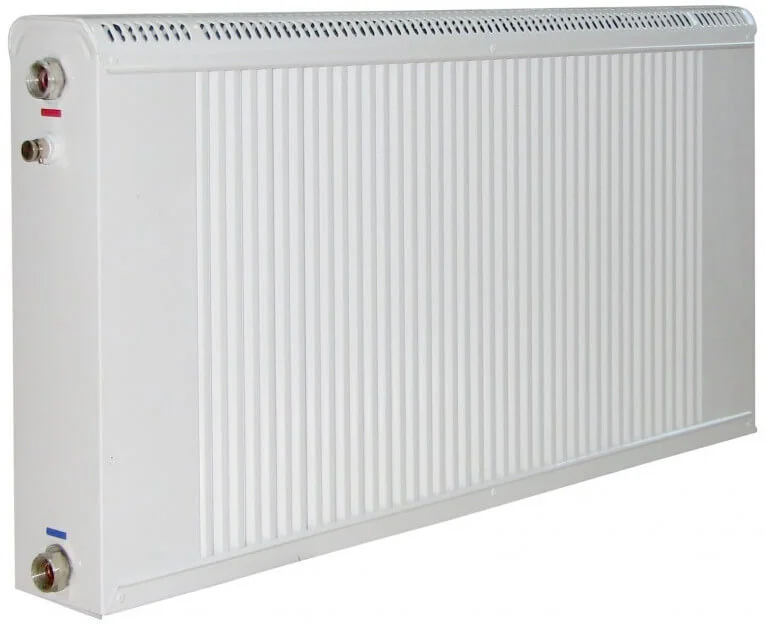

Мідно-алюмінієвий радіатор Термія РБ 60 L1000 мм

Метровий мідно-алюмінієвий радіатор Термія РБ 60/100 висотою 60 см на воді 90/70 °C дає 1546 Вт, тобто понад півтора кіловата. Підключення бокове, з міжосьовою відстанню патрубків 500 мм.

Чим добра метрова РБ висотою 60 см

• Конвекція як основний спосіб обігріву — 90% теплового потоку прилад віддає природною конвекцією, 10% — випромінюванням.
• Мінімум втрат на поверхні за радіатором — спеціальна форма алюмінієвих ламелей зводить такі втрати до мінімуму.
• Економність малого об'єму — води в метровому приладі менше літра, і саме малий об'єм теплоносія робить радіатор економним.
• Мала теплова інерція — легка конструкція з невеликим об'ємом води важлива для автоматичного регулювання тепловіддачі.
• Мідь і латунь у контакті з водою — деталі, що стикаються з теплоносієм, мідні, а елементи приєднання латунні, тому вони стійкі до корозії.
• Поверхня в межах норм мікроклімату — зовнішні поверхні не нагріваються вище допустимого, і прилад можна застосовувати практично в будь-яких будівлях.

1546 Вт, 1242 Вт і 833 Вт

На графіку 90/70 °C при 20 °C у кімнаті метрова РБ 60 дає 1546 Вт. На воді 75/65 °C її тепловіддача становить 1242 Вт, а на 65/55 °C — 833 Вт. Різниця між гарячим і м'яким режимом перевищує 700 Вт, тож довжину під кімнату підбирають залежно від температури, на якій працює котел.

Габарит 570 × 1050 мм і 8,6 кг

З кронштейнами прилад займає 570 мм у висоту, 1050 мм у довжину і 125 мм у глибину; глибина корпусу — 9 см. Маса без води — 8,6 кг. Патрубки винесені на один бік на міжцентровій відстані 500 мм і мають накидні гайки з внутрішньою трубною різьбою G1/2. Подачу підводять праворуч або ліворуч, розвернувши радіатор під час монтажу.

Без термоклапана — до 1,6 МПа

У боковій Термії термоклапан не вбудований, тому робочий надлишковий тиск для неї становить до 1,6 МПа, тобто 16 бар. Цей мідно-алюмінієвий радіатор можна ставити в однотрубне і двотрубне розведення.

Теплообмінник із труб Cu-DHP

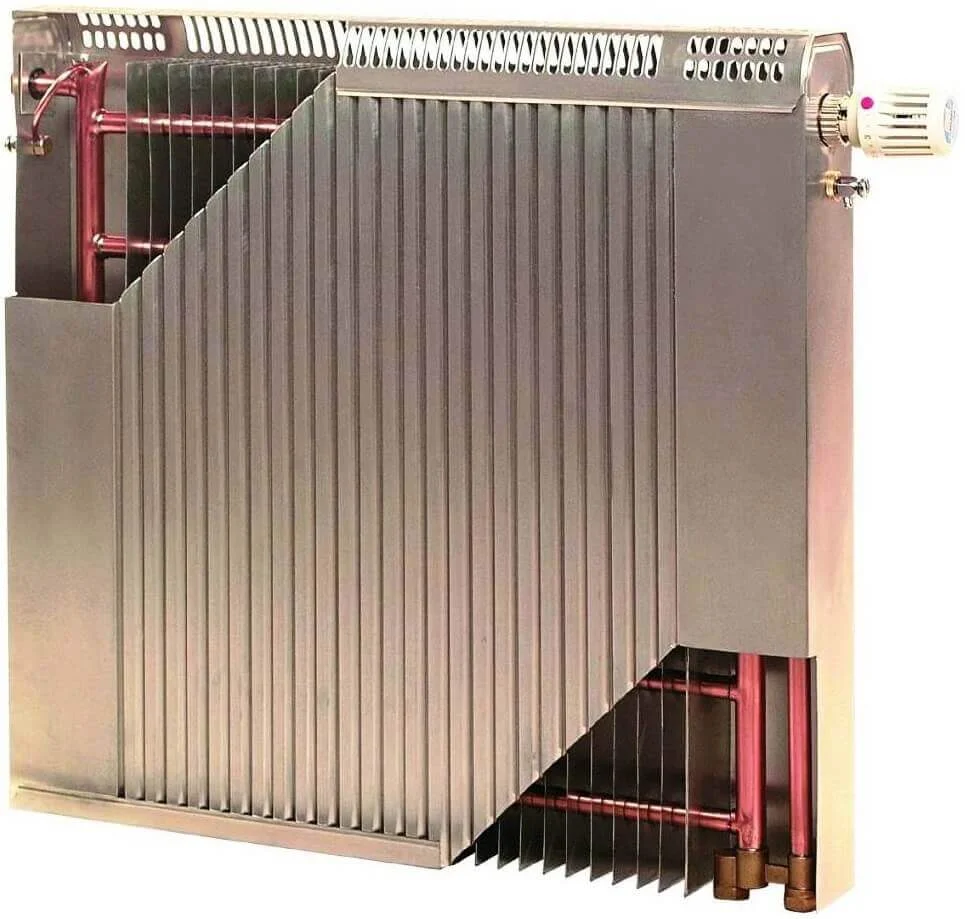

На ПрАТ «Вінницький завод «Маяк»» теплообмінник радіаторів Термія збирають із мідних труб Cu-DHP і пластин з алюмінієвого листа АД1Р2 завтовшки 0,8 мм. Щільний контакт пластин із трубами забезпечує холодне дифузійне зварювання. Зверху прилад закриває перфорована алюмінієва кришка, а поверхні покриті порошковою емаллю, яку оплавляють при 200 °C. Лінійка охоплює висоти від 20 до 60 см і довжини від 40 до 200 см.
