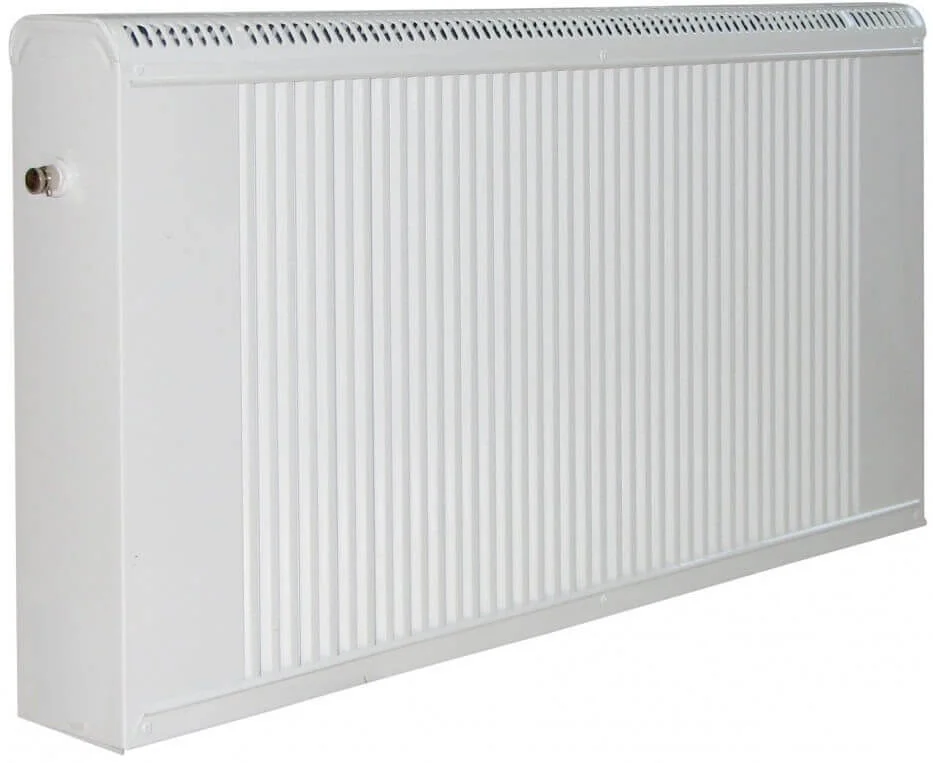

Мідно-алюмінієвий радіатор Термія РН 50 L1000 мм

Метровий мідно-алюмінієвий радіатор Термія РН 50/100 висотою 50 см на воді 90/70 °C дає 1471 Вт, тобто майже півтора кіловата. Воду до нього підводять знизу, на відстані 50 мм між патрубками, а термоклапан уже вбудований.

Чим добра метрова нижня Термія висотою 50 см

• Вбудований термоклапан — тепловий потік регулюють уручну, а з термостатичним елементом радіатор тримає температуру автоматично.
• Обігрів конвекцією — 90% тепла прилад віддає природною конвекцією, решту — випромінюванням.
• Економність малого об'єму — води в метровому приладі менше літра, і саме це робить його економним.
• Точне регулювання — ефективна передача тепла від теплоносія до повітря дозволяє точно й динамічно підтримувати температуру.
• Мідний контур — деталі, що контактують з водою, мідні, а елементи приєднання латунні, і обидва матеріали стійкі до корозії.

1471 Вт, 1177 Вт і 788 Вт

Так змінюється тепловіддача РН 50/100 від гарячої води до низькотемпературної: 1471 Вт на графіку 90/70 °C, 1177 Вт на 75/65 °C і 788 Вт на 65/55 °C, кожне значення при 20 °C у кімнаті. На помірній воді радіатор усе ще дає понад кіловат.

Регулятор і термоголовка М30×1,5

Вмонтований у радіатор регулятор теплового потоку має попереднє налаштування діапазону регулювання. Термостатичну головку на нього ставлять із накидною гайкою М30×1,5, а термостатичний елемент постачається окремо, на замовлення.

Нижні патрубки і габарит 480 × 1050 мм

Обидва патрубки розташовані знизу на міжцентровій відстані 50 мм і мають накидні гайки під внутрішню трубну різьбу G1/2. Подачу підводять справа знизу або зліва знизу, орієнтуючи прилад потрібним боком. Через вбудований термоклапан робочий надлишковий тиск — до 1,0 МПа, тобто 10 бар. З кронштейнами радіатор займає 480 мм у висоту, 1050 мм у довжину і 125 мм у глибину; корпус має 9 см завглибшки, маса без води — 7,2 кг.

Мідні труби й алюмінієві пластини

На ПрАТ «Вінницький завод «Маяк»» теплообмінник мідно-алюмінієвих радіаторів Термія збирають із мідних труб Cu-DHP і пластин з алюмінієвого листа завтовшки 0,8 мм, а холодне дифузійне зварювання дає між ними щільний контакт. Спеціальна форма ламелей зводить до мінімуму втрати тепла на обігрів поверхонь за приладом. Зверху стоїть перфорована алюмінієва кришка, поверхні вкриті порошковою емаллю, яку оплавляють при 200 °C.
