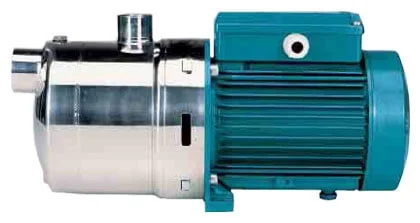

Поверхневий насос Calpeda MXH 203E

Горизонтальний багатоступеневий насос із нержавіючої сталі на трифазну мережу — для побутового чи промислового водопостачання, поливу саду й зрошення, коли при помірній подачі потрібно 20–30 м. Поверхневий насос Calpeda MXH 203E з трьома робочими колесами дає 33 м на закритому крані, 27 м при 2 м³/год і подає до 4,8 м³/год (80 л/хв).

MXH 203E у п'яти пунктах

• Три робочі колеса — 33 м на нульовій подачі
• Корпус, ступені й колеса з AISI 304, вал — AISI 303
• Рідина від −15 до +110 °C
• Ущільнювальні кільця коліс із PTFE
• Двигун 0,45 кВт на 230/400 В

Від 33 до 9 м на 0–80 л/хв

Calpeda MXH 203E дає 31 м при 1 м³/год (16,6 л/хв), 29 м при 1,5 м³/год, 27 м при 2 м³/год (33,3 л/хв) і 24,5 м при 2,5 м³/год. На середині кривої — 21,7 м при 3 м³/год (50 л/хв) і 18,6 м при 3,5 м³/год. Далі тиск спадає швидше: 15,5 м при 4 м³/год, 13,8 м при 4,25 м³/год і 9 м на останній точці, 4,8 м³/год. Отже, понад 20 м цей Calpeda тримає до 3 м³/год. Характеристики зняті на чистій холодній воді без газу, допуски — за UNI EN ISO 9906:2012.

Корпус-барабан і патрубки

MXH — компактний моноблок без виступаючих фланців: корпус насоса суцільний, барабанного типу, а опорний ліхтар двигуна й основа зроблені однією деталлю. Всмоктувальний патрубок G 1¼ розташований спереду, вище осі насоса, напірний G 1 — радіально вгорі. Пробки заповнення й зливу стоять посередині насоса, і до них, як і до клемної коробки, можна дістатися з будь-якого боку. Корпус, корпуси ступенів, колеса, кришка корпусу і розпірна втулка — з хромонікелевої сталі 1.4301 (AISI 304), вал і пробки — з 1.4305 (AISI 303), торцеве ущільнення з гніздом за ISO 3069 — алюмооксидна кераміка, вугілля, EPDM. Насос ставлять горизонтально, опорними ніжками вниз, і перед пуском повністю заповнюють водою.

Трифазний двигун 0,45 кВт

Двигун двополюсний, асинхронний, на 230/400 В ±10 %, 50 Гц, потужність на валу — 0,45 кВт (0,6 к.с.), струм — 2,4 А при 230 В і 1,4 А при 400 В. Ізоляція класу F, захист IP54. Пусків — до 30 на годину з рівними інтервалами, рівень звукового тиску — менше 70 дБ(A). Працює насос у провітрюваному закритому приміщенні з температурою повітря до +40 °C.
