Стабілізатор напруги LVT ACH-250

Для захисту автоматики автономного опалення — газового котла та іншої техніки з асинхронними двигунами потужністю до 250 Вт — створено стабілізатор напруги LVT АСН-250 (ACH-250). Він працює від мережі 145–280 В, тримає на виході 220 В і короткочасно витримує навантаження до 900 Вт.

Чим цей LVT захищає котел

• Тривала напруга до 430 В на вході — апарат витримує її в довготривалому режимі
• Відключення за 0,01 с при високовольтному імпульсі — а при напрузі мережі понад 280 В вихід вимикається не довше ніж за 0,04 с
• Захист від зниженої і підвищеної напруги — разом із тепловим захистом і захистом від перевантаження
• Цифровий вимірювач — на вибір показує напругу мережі, вихідну напругу і потужність, яку бере котел
• Система самодіагностики — процесор постійно стежить за параметрами мережі і за станом самого апарата
• Режим очікування — вихід можна вимкнути кнопкою, не висмикуючи вилку

Що показує табло і як перемкнути режим

Зазвичай на цифровому табло — напруга мережі, і світиться індикатор Uвх. Одне натискання кнопки на передній панелі перемикає на вихідну напругу (індикатор Uвих), друге — на потужність підключеного приладу (індикатор Pвих). Через хвилину табло саме повертається до показу вхідної напруги. Похибка індикації — не більше ±1 %.

Якщо утримати ту саму кнопку дві секунди, на табло з'явиться «OFF»: стабілізатор перейде в режим очікування і припинить подачу напруги на розетку. Повторне утримання — і після напису «On» почнеться відлік 5 секунд до ввімкнення.

5 секунд після аварії і три спроби при перевантаженні

Після ввімкнення або після того, як напруга в мережі повернулася в межі 145–280 В, апарат подає живлення через 5 секунд; на табло в цей час іде відлік, а три світлодіоди блимають. Якщо котел потрібно ввімкнути одразу, кнопку утримують понад дві секунди — таймер скасовується. Коли вхідна напруга між 145 і 160 В, на виході 192–210 В, а індикатор режиму блимає.

Навантаження від 251 до 900 Вт апарат терпить 2,67 секунди, а 901 Вт і більше — лише 0,1 секунди, після чого вимикає прилад і через 5 секунд пробує знову. Після третього спрацювання захисту на табло з'являється «POt», і для повернення в роботу стабілізатор треба вимкнути та ввімкнути.

Самодіагностика і захист від 380 В

На лицьовій панелі АСН-250 так і написано: «Захист від 380 В» і «Система самодіагностики». Процесор цього стабілізатора напруги безперервно контролює параметри мережі: щойно вхідна напруга стає нижчою за 145 В або вищою за 280 В, він відключає котел від виходу, а тривалу напругу до 430 В апарат переносить без пошкоджень. Якщо ж система внутрішнього контролю бачить відхилення в роботі самого регулятора, на табло з'являється «AUA». Термін служби апарата — не менше 7 років.

Підлогове виконання, 2 кг і запобіжник на 3 А

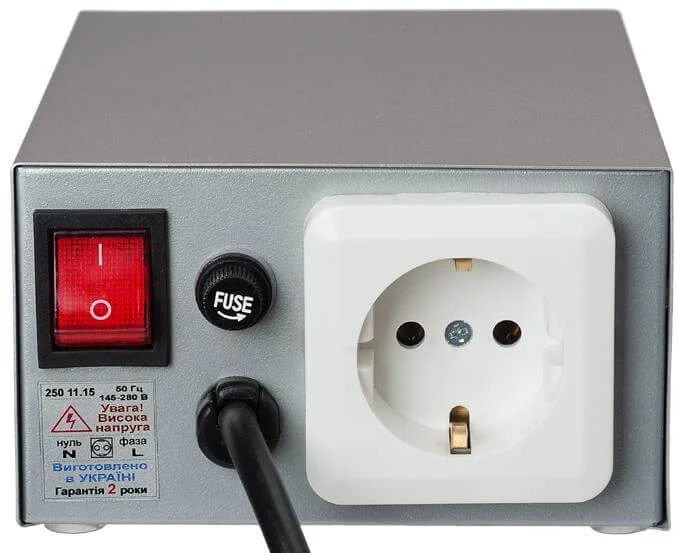

LVT АСН-250 має підлогове виконання — його ставлять на полицю поруч із котлом. Корпус 125 × 80 × 192 мм сірого металевого кольору, маса — 2 кг. На задній стінці — клавіша живлення, запобіжник, шнур і вихідна розетка; у комплекті є два запасні запобіжники на 3 А, а ставити запобіжник на більший струм не можна.
