Стабілізатор напруги LVT ACH-600

LVT АСН-600 (ACH-600) — стабілізатор напруги, який у першу чергу захищає побутові холодильники й морозильні камери, а також автоматику автономного опалення та іншу техніку з асинхронними двигунами. Постійно він тримає до 600 Вт, на пуск компресора — до 4000 Вт, а від мережі 145–280 В видає на вихід 220 В.

Що отримує холодильник від цього LVT

• Заводська затримка 500 секунд — саме таку паузу перед ввімкненням рекомендують для холодильника; для іншої техніки її скорочують до 5 секунд
• Пусковий запас до 4000 Вт — короткочасний кидок навантаження під час старту компресора стабілізатор пропускає
• Захист від тривалої напруги до 430 В — і вимкнення виходу за 0,04 с, якщо мережа піднялася вище 280 В
• Розрив за 0,01 с при високовольтному імпульсі — плюс тепловий захист і захист від перевантаження
• Табло з трьома режимами — вхідна напруга, вихідна напруга або потужність, яку споживає прилад
• Самодіагностика і режим очікування — процесор постійно контролює мережу, а вихід можна вимкнути кнопкою на панелі

500 чи 5 секунд: як змінити затримку

Із заводу ACH-600 вмикає живлення через 500 секунд — трохи більше восьми хвилин — після того як мережа повернулася в норму. Якщо стабілізатор живить не холодильник, паузу можна скоротити до 5 секунд. Апарат вимикають кнопкою живлення, затискають кнопку на передній панелі і, не відпускаючи її, вмикають знову. Через дві секунди на табло з'являється «On», за ним «-P-» — тоді кнопку відпускають. Почне блимати «5» або «500», і короткими натисканнями вибирають потрібне значення. Повернутися в робочий режим можна, утримуючи кнопку 6 секунд, або просто зачекати 20 секунд.

Три пороги захисту по потужності

Навантаження понад 600 і до 1800 Вт апарат вимикає через 8 секунд, від 1800 до 4000 Вт — через 4 секунди, а понад 4000 Вт — за 0,01 секунди. Після кожного спрацювання таймер знову відраховує 5 або 500 секунд, і LVT пробує ввімкнути прилад. Якщо захист спрацював утретє, на табло почергово світяться «POt» і потужність, за якої це сталося, без останнього розряду: «249» означає 2490–2499 Вт.

Якщо нічого не робити, через 30 хвилин АСН-600 ще раз тричі спробує відновити живлення. Коли й це не вдалося, стабілізатор вимикають і вмикають вручну.

Режим очікування і кнопка на передній панелі

Одна кнопка біля табло виконує кілька задач. Коротке натискання перемикає показ між напругою мережі, напругою на виході і потужністю приладу, а через хвилину табло повертається до вхідної напруги. Утримання протягом двох секунд переводить стабілізатор у режим очікування: на табло «OFF», розетка знеструмлена, хоча апарат залишається ввімкненим у мережу. Повторне утримання виводить його з цього режиму — з'являється «On», і після відліку напруга знову йде на холодильник. Якщо система самодіагностики помітить збій у роботі самого регулятора, на табло буде «AUA».

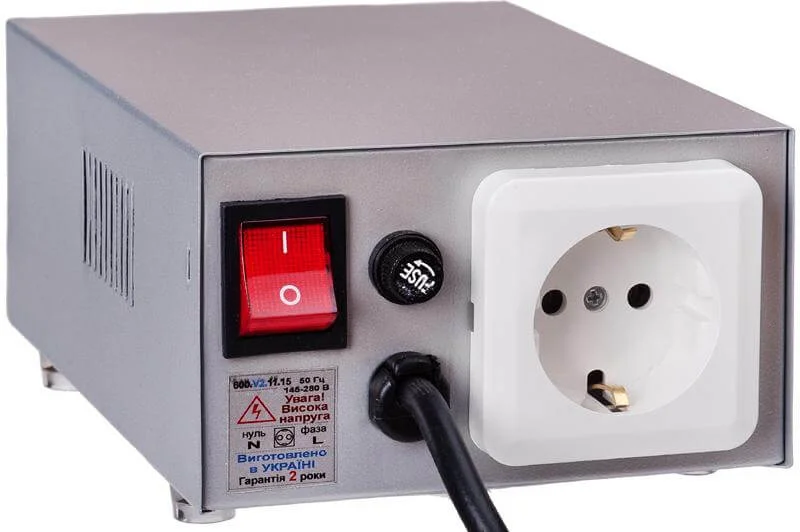

Мережа 145–160 В, корпус і термін служби

При вході від 160 до 280 В цей стабілізатор напруги тримає 220 В ±14 В. Коли мережа опускається до 145–160 В, вихідна напруга становить 192–206 В, а відповідний індикатор режиму мерехтить. Показ напруги на табло має похибку не більше ±1 %, а потужність прилад вимірює до 4 кВт. Корпус розміром 125 × 80 × 192 мм важить 2,5 кг, а термін служби регулятора — не менше 7 років.
