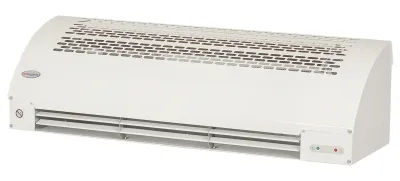

Повітряна завіса Термія АО ЕВР 4,5/0,9 TR

Для дверного прорізу магазину, кафе, офісу чи складу призначена теплова завіса Термія АО ЕВР 4,5/0,9 TR завдовжки 836 мм. Вона подає до 900 м³ повітря на годину, гріє його двома ступенями, 3 і 4,5 кВт, і працює від однофазної мережі 230 В або від трифазної 3×400 В — схему обирають під час монтажу.

Можливості цієї завіси Термія

• Однофазне або трифазне підключення — з однією фазою заводський джгут на колодці XT1 не чіпають, для 3×400 В його від'єднують і заводять фази на L1, L2, L3
• Нагрів 3 або 4,5 кВт — пів потужності чи повна, а з вимкненими ТЕНами завіса лишається вентилятором
• Потік 600 або 900 м³/год — продуктивність по повітрю перемикають окремо від нагріву
• Трубчасті ТЕНи з нержавіючої сталі — нагрівачі закріплені на кронштейнах основи корпусу разом із вентилятором
• Захист у два рівні — термообмежувач із самоповерненням на 90 °C і аварійний на 120 °C із ручним скиданням, плюс запобіжник 1,6 А 250 В
• Напрямні з ручним кутом до 35° — струмінь можна нахилити в бік вулиці
• Пульт на дроті з термостатом — бажану температуру потоку виставляють від 10 до 30 °C
• Робота в парі чи трійці — до одного пульта підключають дві або три завіси, щоб перекрити ширший проріг

836 мм і 11 кг над входом

Корпус 4,5/0,9 має довжину 836 мм і переріз 237 × 266 мм, а важить завіса 11 кг. Висіти вона має на висоті від 2,5 до 3,5 м. Для такої довжини в комплекті два настінні кронштейни, два кабельні вводи, гвинти і провідний пульт. На стіну завісу вішають на кронштейнах із коробки, на стелю теж можна, але кріплення під стелю купують окремо.

Пульт: окремо нагрів, окремо швидкість

На пульті цієї Термії три органи керування й ручка термостата. Перемикач ON/OFF запускає вентилятор, на корпусі загоряється зелена лампа. Перемикач нагріву в положенні HEAT 1 дає 3 кВт, у положенні HEAT 2 — 4,5 кВт, і поки ТЕНи гріють, на нижній стінці завіси світиться червона лампа. Перемикач FAN 1 / FAN 2 обирає між 600 і 900 м³/год. Тож слабший потік можна залишити з повним нагрівом, а сильний — запустити без нагріву. Пульт ставлять у зручному місці на окремій поверхні: на корпусі завіси кріпити його заборонено.

Кабель 4 мм² для 230 В або 1,5 мм² для трьох фаз

У мережі 230 В на повній потужності завіса 4,5/0,9 бере 19,9 А, тому лінію до неї ведуть мідними проводами перерізом 4,0 мм². Коли її живлять від 3×400 В, струм на кожну фазу падає до 6,5 А і вистачає перерізу 1,5 мм². Колодка мережі XT1 і колодка пульта XT2 розміщені на внутрішньому профілі: щоб до них дістатися, відкручують два гвинти на нижній стінці й знімають кришку, а кабелі заводять через вводи зверху.

Режим із датчиком відкривання дверей

Виконання DS має реле K1 для кінцевого датчика дверей. Датчик підключають до контактів 1 і 2 колодки XT3, а провід із контакту 5 переносять на контакт 3. Коли двері відчиняють, завіса переходить на повну продуктивність по повітрю, а при зачинених дверях дме вполовину. Самого датчика в коробці немає.

Нахил струменя в холод і в спеку

Напрямні у вихідному каналі взимку повертають у бік холодного повітря, а кут нахилу підбирають залежно від швидкості руху, щільності й температури зовнішнього повітря. Улітку, коли ТЕНи вимкнені, потік ставлять прямо вниз, і завіса з кондиціонованого приміщення не пускає всередину тепле повітря, пил і комах.

Завод «Маяк» і марка Термія

Ця теплова завіса зроблена у Вінниці, на заводі «Маяк», який починав 1969 року з радіотехнічної апаратури для оборонної промисловості, а паралельно випускав трансформатори, зварювальні апарати й побутові електрообігрівачі. Власну марку «Термія» підприємство зареєструвало у 1997 році і тепер робить під нею електрообігрівальні прилади та радіатори опалення — мідно-алюмінієві й сталеві. Для своїх виробів завод використовує комплектуючі провідних європейських компаній і пропускає продукцію через багатоступеневі випробування та контроль.
