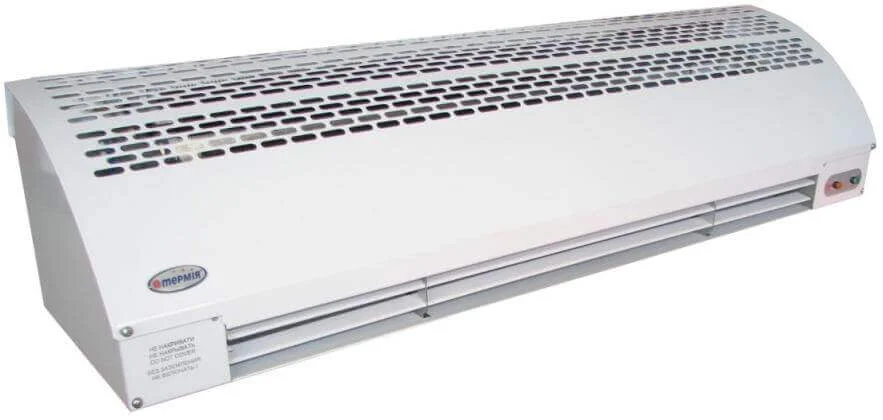

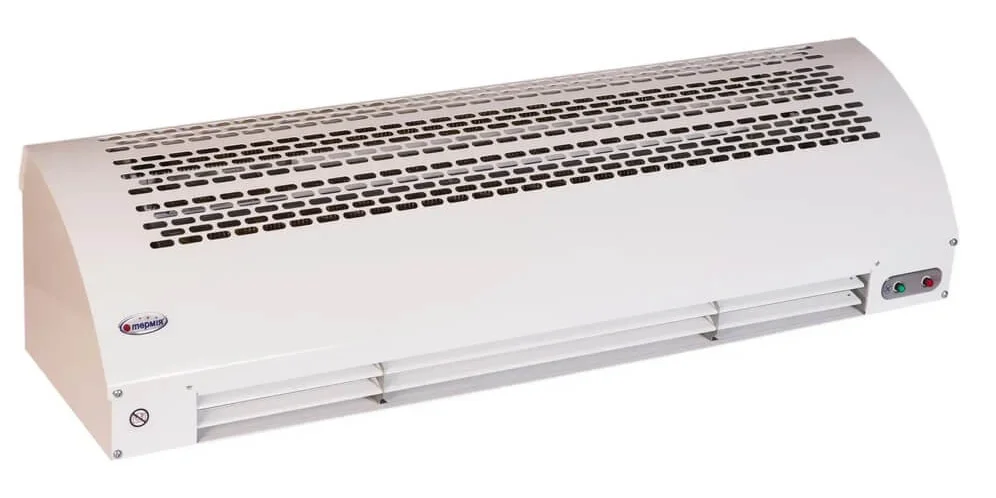

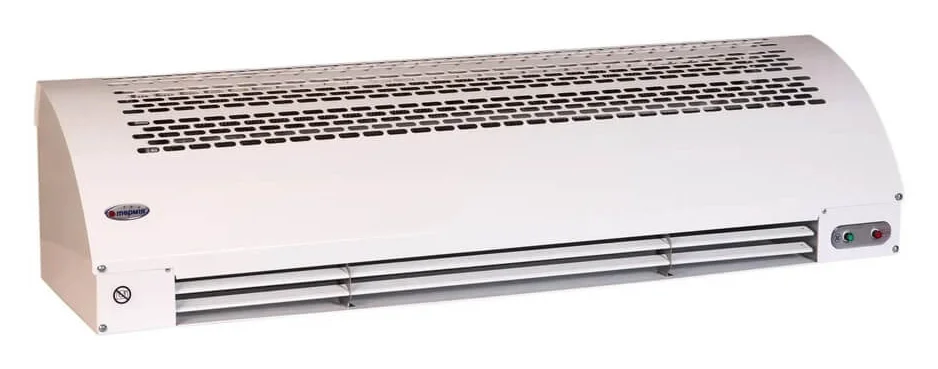

Повітряна завіса Термія АО ЕВР 9,0/1,5 TR

Тим, у кого до входу підведено три фази, підійде трифазна теплова завіса Термія АО ЕВР 9,0/1,5 TR на 9 кВт у корпусі довжиною 1006 мм. Вона працює тільки від мережі 3×400 В, подає до 1500 м³ підігрітого повітря на годину і встановлюється над входом у магазин, кафе, офіс чи склад на висоті від 2,5 до 3,0 м.

Що вміє АО ЕВР 9,0/1,5

• Нагрів 4,5 або 9 кВт — два ступені потужності ТЕНів, а з вимкненим нагрівом залишається режим вентилятора
• Продуктивність 1000 і 1500 м³/год — швидкість потоку обирають окремим перемикачем на пульті
• Рівномірне навантаження на три фази — по 13,0 А на кожну, тож вистачає проводів 2,5 мм²
• Трубчасті ТЕНи з нержавіючої сталі — разом із тангенціальним вентилятором вони закріплені на кронштейнах основи
• Двоступеневий термозахист — обмежувач 90 °C повертає нагрів сам, аварійний 120 °C — після натискання кнопки, і ще запобіжник 1,6 А
• Напрямні з кутом до 35° — струмінь налаштовують під вулицю вручну
• Пульт із термостатом 10–30 °C — керування винесене на провідний пульт
• Каскад і датчик дверей — до трьох завіс від одного пульта, а у виконанні DS — автоматична зміна потоку від датчика

Тільки 3×400 В: як підключають 9 кВт

Однофазного режиму в Термії 9,0/1,5 немає: завіса розрахована лише на трифазну мережу 3×400 В. Фазні проводи заводять на контакти L1, L2, L3 колодки XT1, нульовий — на N. Кожна фаза навантажена струмом 13,0 А, і для підключення достатньо мідних проводів перерізом 2,5 мм² з наконечниками. Кабелі заводять через кабельні вводи на верхній стінці, а доступ до колодок відкривається після зняття нижньої кришки на двох гвинтах.

Приріст 19 °C і перемикачі на пульті

На повних 9 кВт і потоці 1500 м³/год повітря на виході підігрівається орієнтовно на 19 °C. Перемикач у положенні HEAT 1 дає половину потужності нагріву — 4,5 кВт, у положенні HEAT 2 — повні 9 кВт. Перемикач FAN задає один із двох ступенів потоку, 1000 або 1500 м³/год, а ручка термостата — комфортну температуру струменя. Вентилятор вмикають перемикачем ON, і на нижній стінці корпусу загоряється зелений індикатор; червоний світиться, поки працює нагрів.

Перше ввімкнення і каскад

Перед тим як увімкнути завісу, ручку термостата на пульті повертають до упору проти годинникової стрілки, а перемикач живлення ставлять у положення OFF. Потім перемикачем ON запускають вентилятор, далі обирають ступінь нагріву, а комфортну температуру струменя задають ручкою термостата. Коли одна завіса не перекриває дверний отвір, до того самого пульта за каскадною схемою під'єднують ще одну або дві й керують ними разом.

Корпус на 16,5 кг

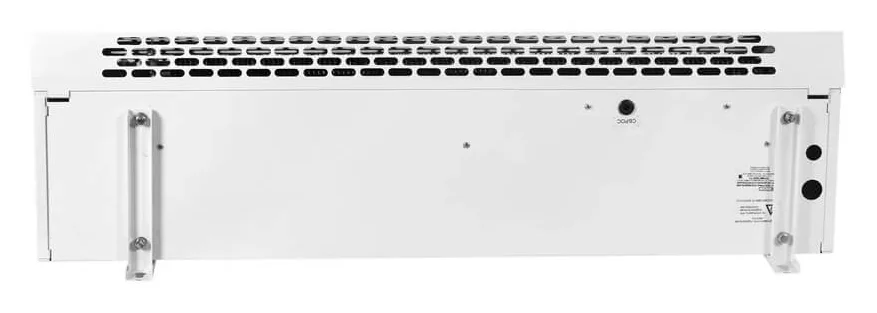

При довжині 1006 мм і перерізі 237 × 266 мм завіса важить 16,5 кг. Металевий корпус має полімерне покриття, повітря він забирає крізь перфоровану передню кришку, а віддає вниз через вихідний канал із поворотними напрямними. На стіну його вішають на двох кронштейнах із комплекту. Узимку напрямні відхиляють у бік холодного повітря, влітку — ставлять вертикально, коли завіса працює без нагріву й не пускає в приміщення з кондиціонером тепле повітря, пил і комах.

Робота від датчика дверей

У DS-виконанні в завісі є реле K1 під кінцевий датчик відкривання дверей. Датчик підключають до колодки XT3, і далі завіса сама керує потоком: двері відчинені — дує на повну продуктивність, зачинені — на половину. Датчик до комплекту не входить. Якщо в каскаді працює кілька завіс, для датчика передбачена окрема схема.

Вінницька марка Термія

Термія — торгова марка вінницького заводу «Маяк», зареєстрована в 1997 році. Сам завод з'явився в 1969 році як виробник радіотехнічної апаратури, блоків живлення, трансформаторів і зварювальних апаратів, а побутові електрообігрівачі робив ще тоді. Нині підприємство поєднує досвід оборонного виробництва з комплектуючими провідних європейських фірм і випускає електрообігрівальні прилади, побутову техніку та радіатори опалення, перевіряючи продукцію багаторівневою системою випробувань.
