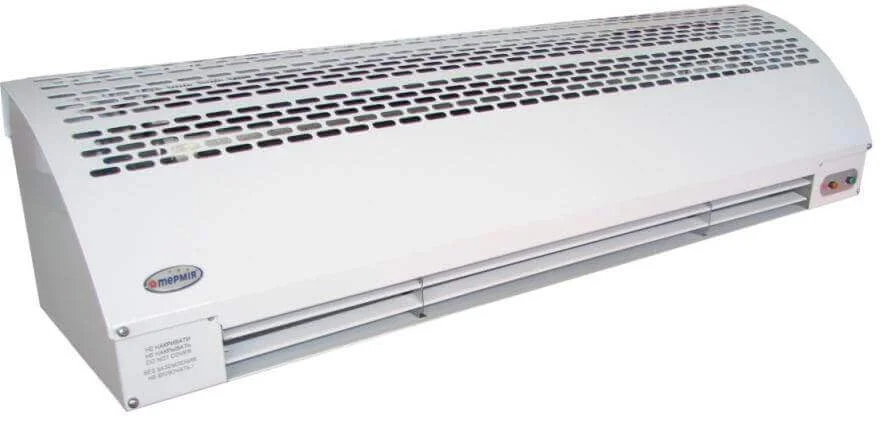

Повітряна завіса Термія АО ЕВР 9,0/1,8 TR

Довга трифазна теплова завіса Термія АО ЕВР 9,0/1,8 TR перекриває проріг корпусом 1604 мм і подає до 1800 м³ повітря на годину, підігріваючи його ТЕНами на 4,5 або 9 кВт. Її живлять від мережі 3×400 В і вішають над входом у магазин, кафе, офіс чи склад на висоті від 2,5 до 3,5 м.

Головне про Термія 9,0/1,8

• Дев'ять кіловат на 1,6 м корпусу — нагрів вмикається на 4,5 або 9 кВт, а в режимі без нагріву завіса просто дме
• Потік 1300 або 1800 м³/год — продуктивність перемикається незалежно від потужності
• Трифазне живлення 3×400 В — по 13,0 А на фазу, кабель із жилами 2,5 мм²
• Захист на 90 і 120 °C — перший термообмежувач відновлюється сам, аварійний — кнопкою, а запобіжник 1,6 А 250 В береже коло
• Ручні напрямні — кут струменя змінюється до 35°
• Пульт із термостатом — температура потоку від 10 до 30 °C, керування тільки з пульта
• Каскадне підключення — до одного пульта приєднують дві або три завіси
• Варіант DS — завіса підлаштовує потік під стан дверей за сигналом кінцевого датчика

9 кВт на 1800 м³/год: приріст близько 17 °C

Струмінь 1800 м³/год на повних 9 кВт виходить теплішим орієнтовно на 17 °C. Якщо потрібно менше, на пульті є два незалежні важелі: перемикач нагріву HEAT 1 / HEAT 2 обирає між 4,5 і 9 кВт, а перемикач FAN 1 / FAN 2 — між 1300 і 1800 м³/год. Ручкою термостата задають комфортну температуру повітряного потоку в межах 10–30 °C. Зелений індикатор на завісі горить, коли працює вентилятор, червоний — коли увімкнені ТЕНи.

Підключення до трьох фаз

Ця Термія не має однофазного варіанту: фазні проводи підключають до контактів L1, L2, L3 колодки XT1, нульовий провід — до N. Навантаження на кожну фазу — 13,0 А, тому мідних жил 2,5 мм² достатньо. Колодка мережі й колодка пульта XT2 розташовані на внутрішньому профілі, доступ до них — після зняття нижньої кришки, а кабелі заводять через вводи на верхній стінці. Пульт під'єднують проводами 0,5 мм².

Два термообмежувачі над ТЕНами

Над нагрівачами у верхній частині корпусу встановлені два термообмежувачі. Той, що на 90 °C, вимикає нагрів при перегріві й вмикає його знову, коли завіса охолоне. Аварійний, на 120 °C, після спрацювання чекає, поки усунуть причину і натиснуть кнопку «Скидання» на верхній стінці. У момент спрацювання червоний індикатор нагріву гасне. Окремо стоїть запобіжник 1,6 А 250 В.

Напрям струменя за сезоном

У вихідному каналі АО ЕВР 9,0/1,8 TR стоять напрямні зі змінним кутом. Взимку, з нагрівом, струмінь відхиляють назовні — у бік холодного повітря, і кут залежить від швидкості руху, щільності й температури зовнішнього повітря. Влітку потік роблять вертикальним: завіса без нагріву захищає кондиціоноване приміщення від теплого повітря, пилу й комах.

22 кг і чотири кронштейни в коробці

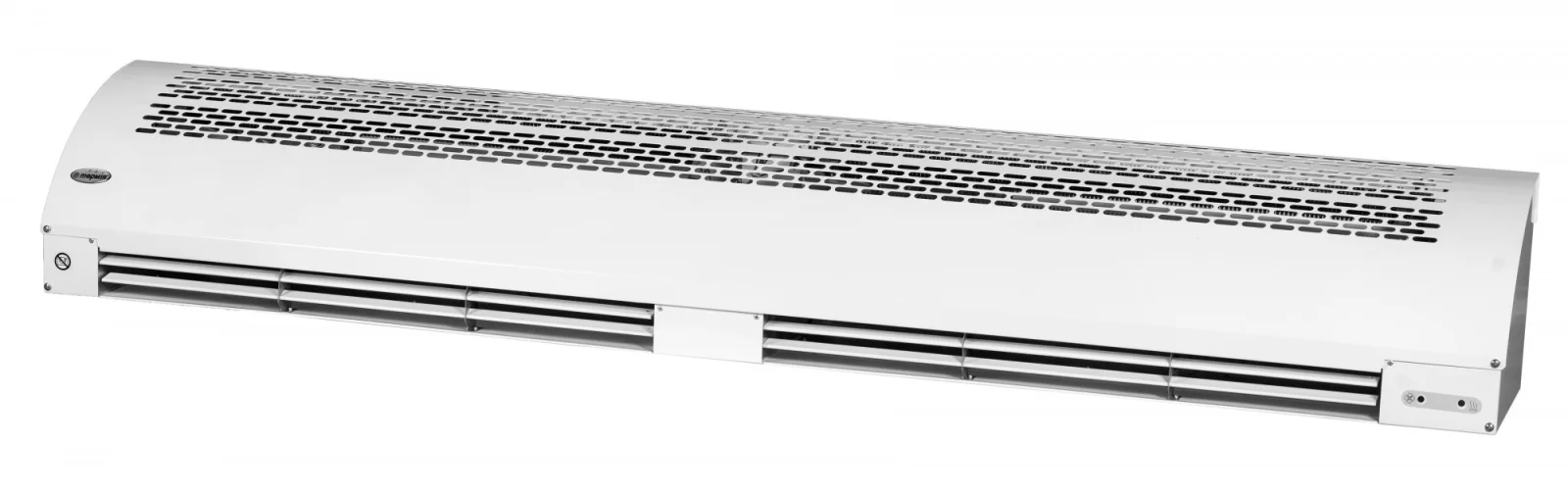

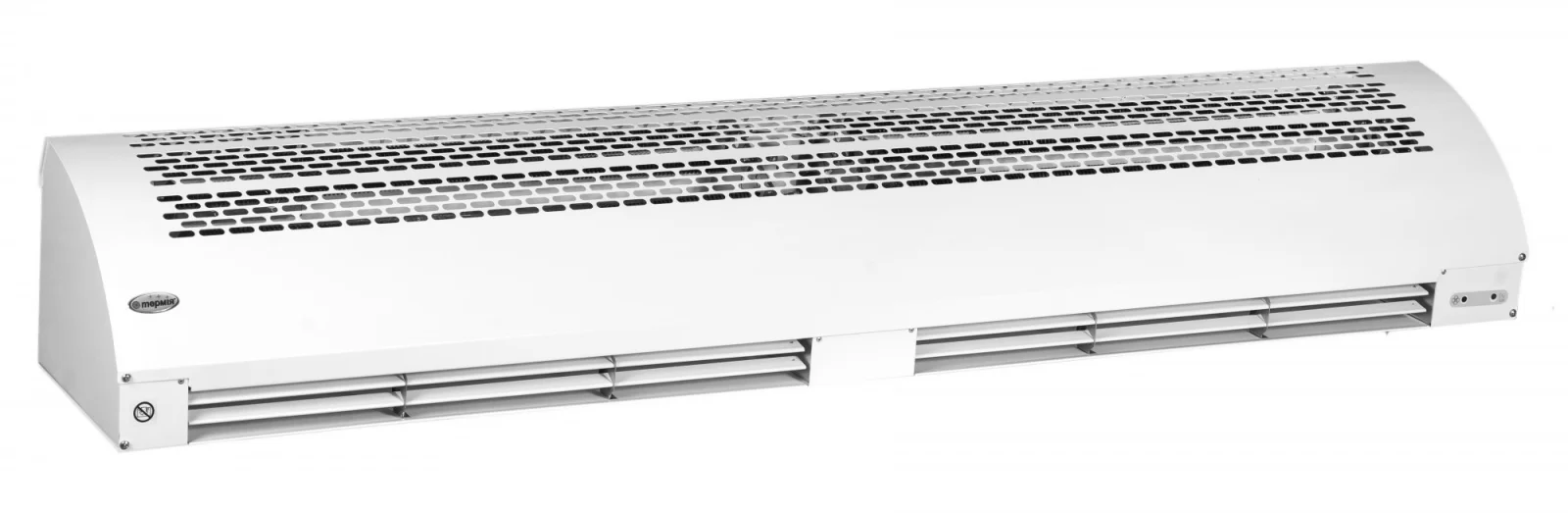

Корпус розміром 1604 × 237 × 266 мм важить 22 кг. Для такої довжини в комплекті чотири настінні кронштейни, а також провідний пульт, два кабельні вводи та гвинти. Корпус металевий із полімерним покриттям: повітря засмоктує тангенціальний вентилятор із мотором із зовнішнім ротором крізь перфоровану передню кришку. Поруч на кронштейнах основи зібраний блок керування — клемна колодка мережі, з'єднувач пульта й електромагнітні контактори. У нижній частині корпусу проходить канал для виходу нагрітого повітря, і саме в ньому стоять поворотні напрямні.

Термія від заводу «Маяк»

Під маркою «Термія», зареєстрованою в 1997 році, вінницький завод «Маяк» випускає електрообігрівальні прилади, побутову техніку та радіатори. Завод заснований 1969 року як підприємство радіотехнічної апаратури і вже тоді робив серед іншого електрообігрівачі. Кожного року він розробляє нові вироби, бере комплектуючі в провідних європейських фірм, а всю продукцію пропускає через багаторівневу систему випробувань і контролю.
