0.200.015 Термопара для котлів

Термопара для газового котла, колонки чи обігрівача з пілотним пальником, коли потрібна довжина в метр: SIT 0.200.015 має 1000 мм і гайку M9x1 на магнітний блок газового клапана. Це модель серії 200 — лінійки SIT загального призначення, для газових приладів зі стандартним часом розпалу та відсічки.

Що отримуєте з термопарою SIT 0.200.015

• Довжина 1000 мм — серія 200 виходить у довжинах від 200 до 1800 мм, і ця версія метрова — її беруть, коли стара термопара теж мала 1000 мм.
• З'єднання з пілотом S332 (тип A1) — уніфікована втулка, під яку зроблено пілотні пальники з гніздом A1.
• Гайка M9x1 на клапан — стає в гніздо магнітного блока з різьбою M9x1.
• Розпал до 6 секунд — за цей час нагрітий кінець дає струм, достатній, щоб клапан лишився відкритим.
• Гарячий кінець до 600 °C — така максимальна температура дозволена для частини, що стоїть у полум'ї пілота.

Серія 200: стандартний розпал і відсічка

Серію 200 SIT задумала для широкого кола газових приладів — обігрівачів, водонагрівачів, котлів та іншої техніки, де не потрібна ні прискорена реакція на розпалі, ні прискорене закриття після згасання. Тому в цій моделі немає розриву ланцюга під датчик перегріву і немає алюмінієвого покриття на гарячому кінці: це проста метрова термопара з мідною трубкою. Нагрітий до 100 °C кінець дає не менше 2 мВ.

Як звірити з термопарою, яку міняєте

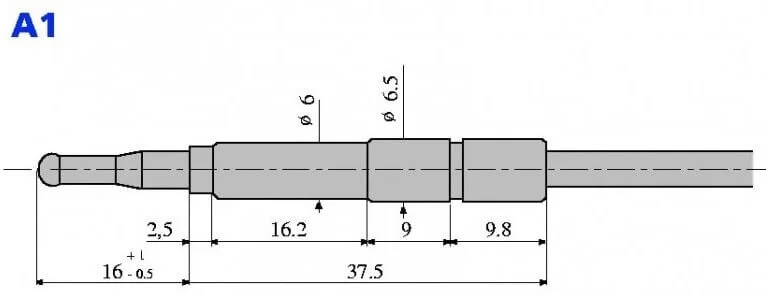

Новій деталі треба збігтися зі старою у трьох місцях, і всі три закладено в коді 0.200.015. Гайка — M9x1 з різьбовою частиною 13,5 мм. Втулка з'єднання з пілотом S332 (A1) має діаметри 6 і 6,5 мм та загальну довжину 37,5 мм. Довжина — 1000 мм. Для цієї деталі момент затягування гайки становить близько 3 Н·м, а мінімальний радіус вигину трубки — 15 мм.

SIT — газові клапани і датчики з Падуї

Компанію заснували в Падуї в 1953 році як SIT La Precisa — майстерню точної механіки. Нині в SIT понад 2000 працівників, а заводи компанії працюють в Італії, Румунії, Мексиці та Китаї. SIT випускає і газові клапани, і датчики до них, тому термопар у неї багато: звичайні, з алюмінізованим кінцем проти кіптяви та з розривом ланцюга під термостат перегріву, а вибір довжин і втулок такий, що вони стають майже на будь-який пілотний пальник. Ця термопара для котла — звичайна версія серії 200, без додаткових опцій.
