Водонагрівач Willer EVH50R Spring

Willer EVH50R Spring — універсальний плаский бойлер на 50 літрів: корпус 870 × 450 × 270 мм вішають або вертикально з трубами знизу, або горизонтально з трубами зліва. У двох баках — 44,1 літра води, яку подвійний ТЕН на 2 кВт нагріває на 40 °C приблизно за 70 хвилин.

44,1 літра в корпусі завглибшки 270 мм

• 44,1 літра доступного об’єму — при номінальних 50 літрах.
• Глибина 270 мм при висоті 870 мм — тонкий прямокутний корпус.
• Близько 70 хвилин нагріву — з 20 до 60 °C на повній потужності.
• Перемикач на 0,8 / 1,2 / 2,0 кВт — секції ТЕНа 800 і 1200 Вт.

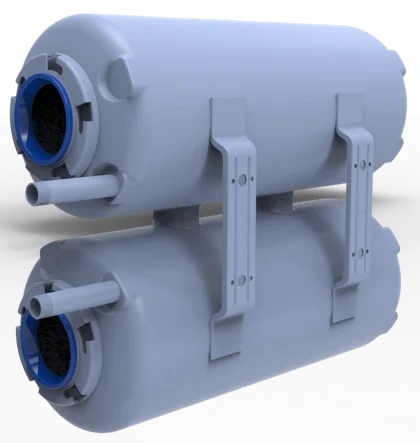

• Емаль із титану й кварцу, випалена при близько 1000 °C — покриття сталевих баків.
• Анод у кожному з двох баків — захист від корозії обох ємностей.

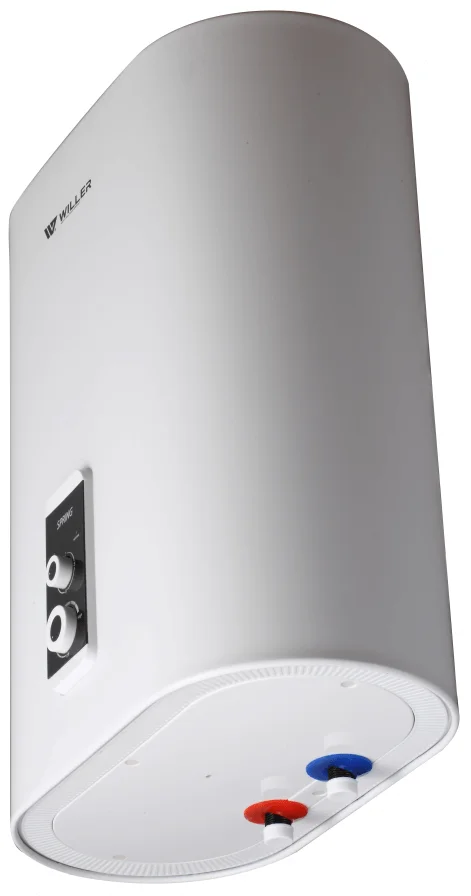

Вертикально: планка з кроком 200 мм

Якщо EVH50R Spring вішають стоячи, кронштейн має два кріплення на відстані 200 мм. Мінімальні монтажні відступи у вертикальному положенні — 1118 і 302 мм. Вхід і вихід води розташовані знизу на відстані 100 мм один від одного.

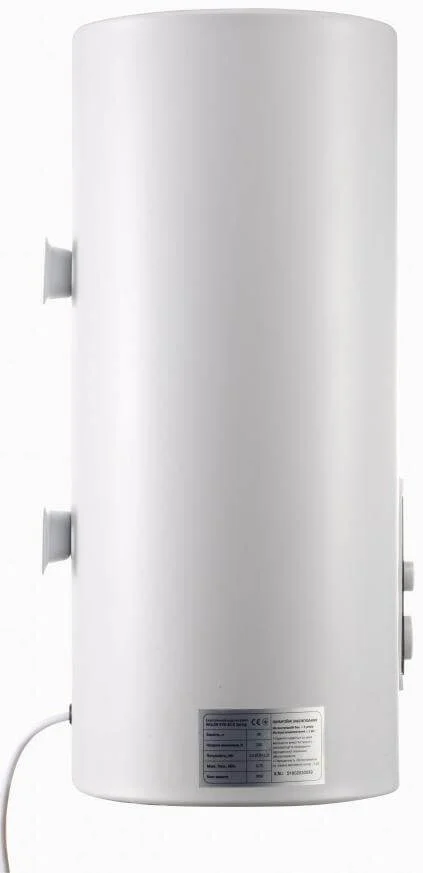

Горизонтально: кронштейни через 400 мм

Для монтажу лежачи кронштейни розносять на 400 мм, мінімальні відступи — 718 і 302 мм. Труби тоді підводять зліва, причому синя труба холодної води має бути нижче за червону трубу гарячої. В обох положеннях під нижнім кожухом електричних з’єднань лишають щонайменше 500 мм, бо його знімають під час ремонту ТЕНа й перевірки з’єднань.

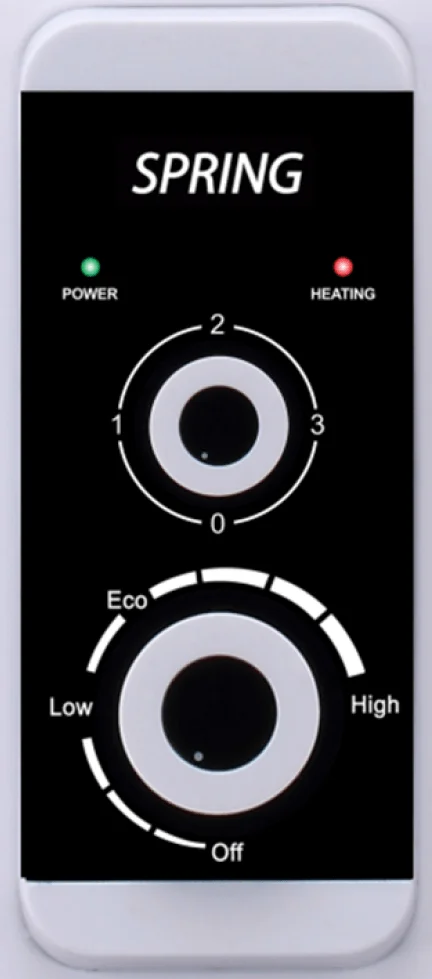

Керування з панелі

Перемикач ТЕНів має чотири позиції: вимкнено, 0,8, 1,2 і 2 кВт. Терморегулятор вимикає прилад («Off») або тримає воду в режимі «Eco» на 40–50 °C чи «High» на 70–80 °C. Лампа «Heating» світиться під час нагріву і гасне, коли вода нагрілася, а «Power» показує наявність живлення. Після досягнення заданої температури бойлер вимикає нагрів сам.

Захист і тиск

Від перегріву EVH50R Spring захищають терморегулятор і термозапобіжник, який після спрацювання повертають у роботу кнопкою вручну. Номінальний тиск — 0,75 МПа, корпус захищений за класом IPX4. Запобіжний клапан G1/2 входить у комплект; якщо тиск у мережі вищий за 0,4 МПа, перед бойлером ставлять редуктор.

Стіна і кріплення

Несуче кріплення має стопорну функцію, що не дає бойлеру впасти, а стіна повинна витримувати подвійну вагу повністю заповненого водонагрівача. На рівні кронштейна й нижнього упору корпус щільно прилягає до стіни. У комплекті — інсталяційний набір, шнур живлення й запобіжний клапан із нарізним сполученням.
