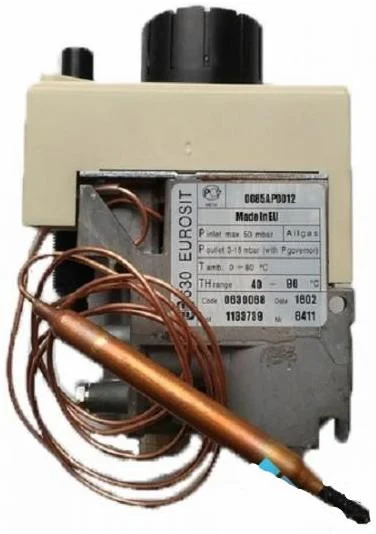

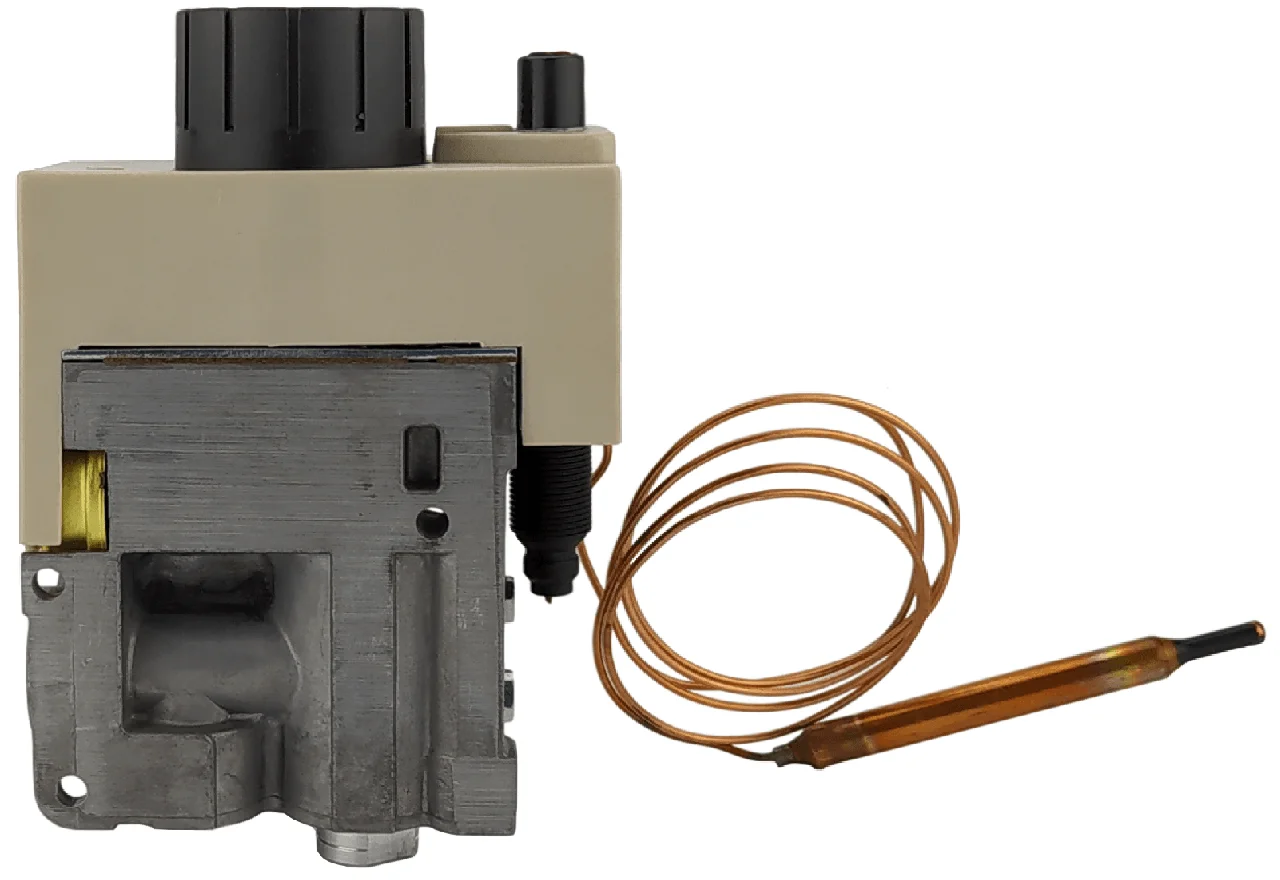

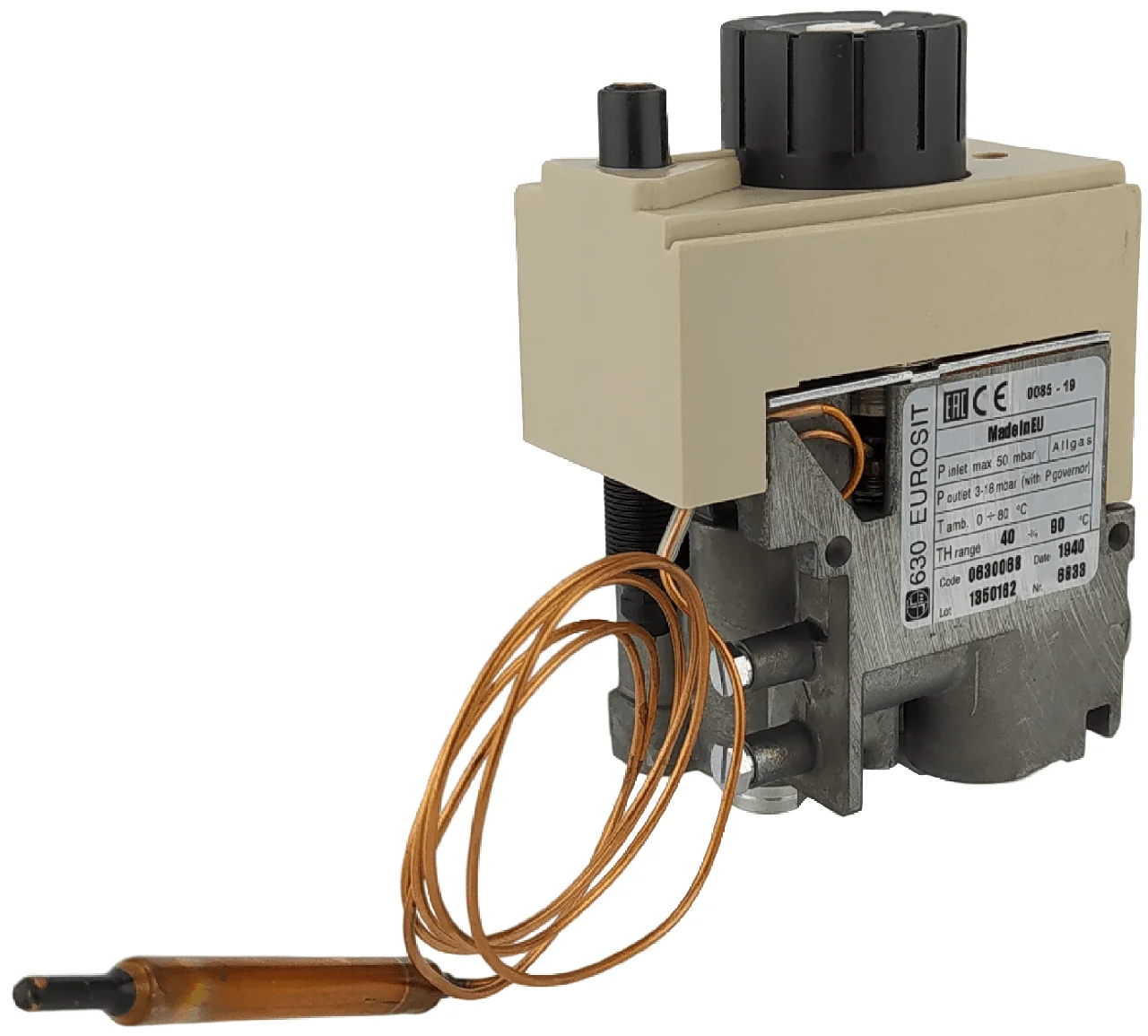

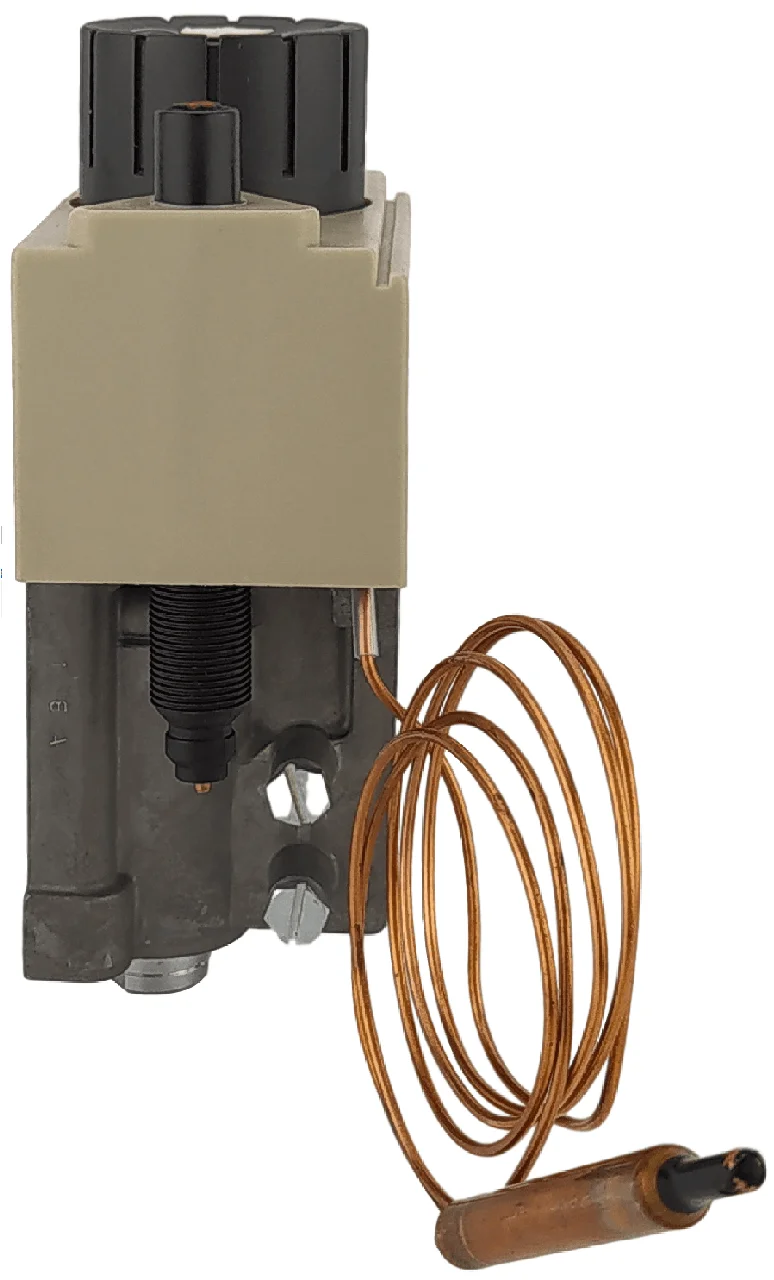

0.630.068 Газовий клапан 630 EUROSIT для котлів

Енергонезалежний газовий клапан SIT 630 EUROSIT з кодом 0.630.068 — автоматика для котлів, які працюють без електрики: термостат клапана сам тримає температуру води в межах 40–90 °C, а термопара стежить за полум'ям запальника. Клапан комплектується п'єзорозпалом і регулятором тиску.

Що вміє EUROSIT 630 0.630.068

• Не потребує живлення — клапан працює без підключення до мережі, тож котел не залежить від електрики.
• Одна ручка на все — положення «вимкнено», «запальник» і шкала вибору температури.
• Термостат 40–90 °C з модуляцією — клапан плавно зменшує подачу газу, коли вода наближається до заданої температури, а потім вимикає основний пальник.
• Термоелектричний захист з блокуванням повторного пуску — газ перекривається, якщо гасне запальник, і повторно розпалити котел можна лише після закриття захисту.
• Регулятор тиску 3–18 мбар — тримає заданий тиск газу на пальнику.
• П'єзорозпал у кришці — чорна кришка клапана вже має п'єзоелемент для підпалу запальника.

Термостат для води: 40–90 °C

У 0.630.068 стоїть термостат із діапазоном 40–90 °C — саме під температуру теплоносія котла. Його датчик — колба діаметром 8 мм і завдовжки 95 мм на капілярі довжиною 1000 мм, а бажану температуру обирають ручкою на самому клапані. Термостат у 630 EUROSIT поєднує модуляцію з функцією «увімкнено — вимкнено»: спершу полум'я зменшується до мінімального, і лише потім пальник гасне.

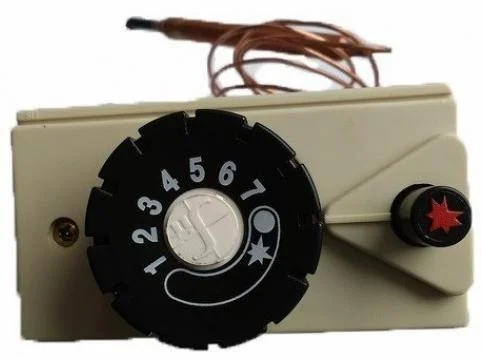

Ручка: запальник, температура, очікування

Запальник розпалюють, повернувши ручку з положення «вимкнено» на позначку запальника, натиснувши її і утримуючи кілька секунд. Далі ручку повертають на потрібну поділку шкали — і клапан починає подавати газ на основний пальник. Якщо котел треба тимчасово зупинити, ручку повертають назад на позначку запальника: основний пальник закривається, а запальник продовжує горіти. Повністю котел вимикають положенням «вимкнено».

Регулятор, мінімум і пропускна здатність

Версія 0.630.068 має регулятор тиску з діапазоном 3–18 мбар і гвинт мінімальної витрати без каліброваного отвору. Гвинт мінімуму задає малу подачу газу, з якою пальник горить перед вимкненням термостатом. На вході клапан приймає газ під тиском до 50 мбар. Пропускна здатність 630 EUROSIT — 2,2 м³/год природного газу при перепаді 5 мбар.

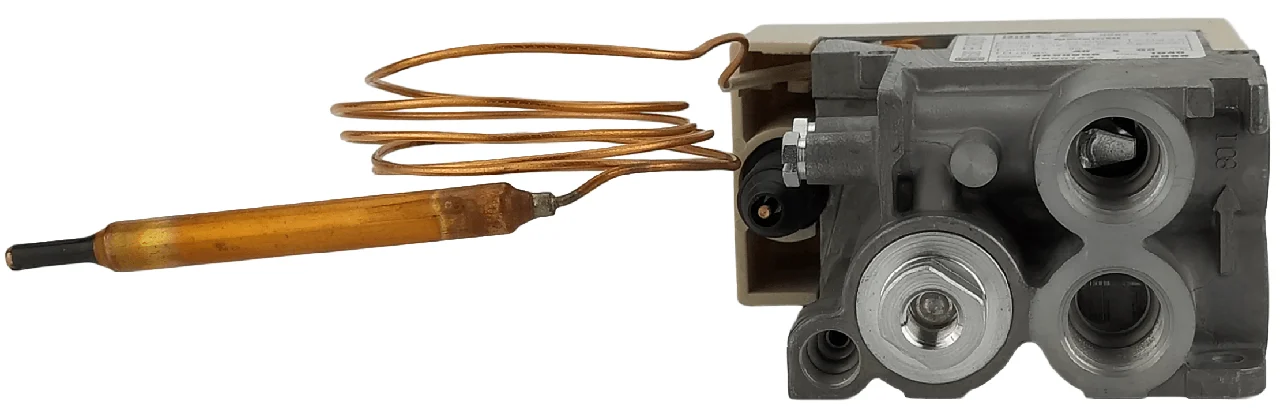

Різьба Rp 3/8, термопара M9x1

Газ підводять і відводять через внутрішню різьбу Rp 3/8; клапан має по два входи й виходи — збоку і знизу. Термопару підключають гайкою M9x1, клапан працює з термопарами SIT серій 200 і 290. Температура довкола клапана — від 0 до +80 °C.

630 EUROSIT — серія для приладів без електрики

630 EUROSIT — багатофункціональний клапан SIT, якому не потрібна зовнішня електрика і який випускають у великій кількості версій під різні діапазони термостата. Його ставлять в обігрівачі й конвектори, накопичувальні водонагрівачі, котли та кухонне обладнання — усюди, де температуру треба тримати точно без електроніки.

SIT — газові клапани з 1953 року

SIT заснували в Падуї 1953 року як компанію точної механіки, а 1964 року її механічний газовий клапан уперше вирушив на експорт — до Німеччини. Сьогодні в SIT понад 2000 працівників, а механічну газову автоматику випускають її заводи в Італії, Румунії, Китаї, Мексиці й Тунісі.
