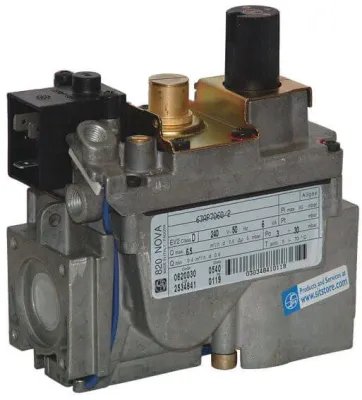

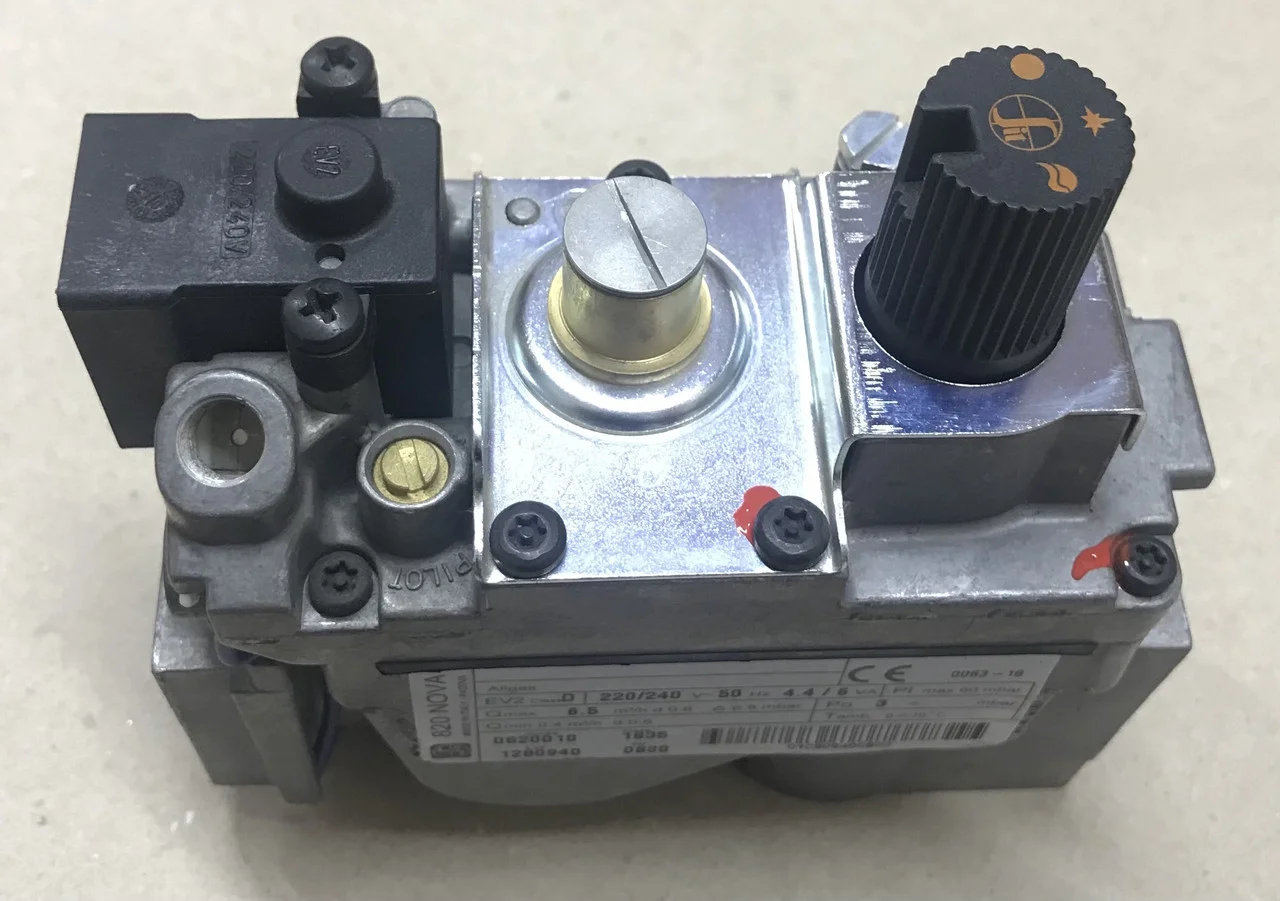

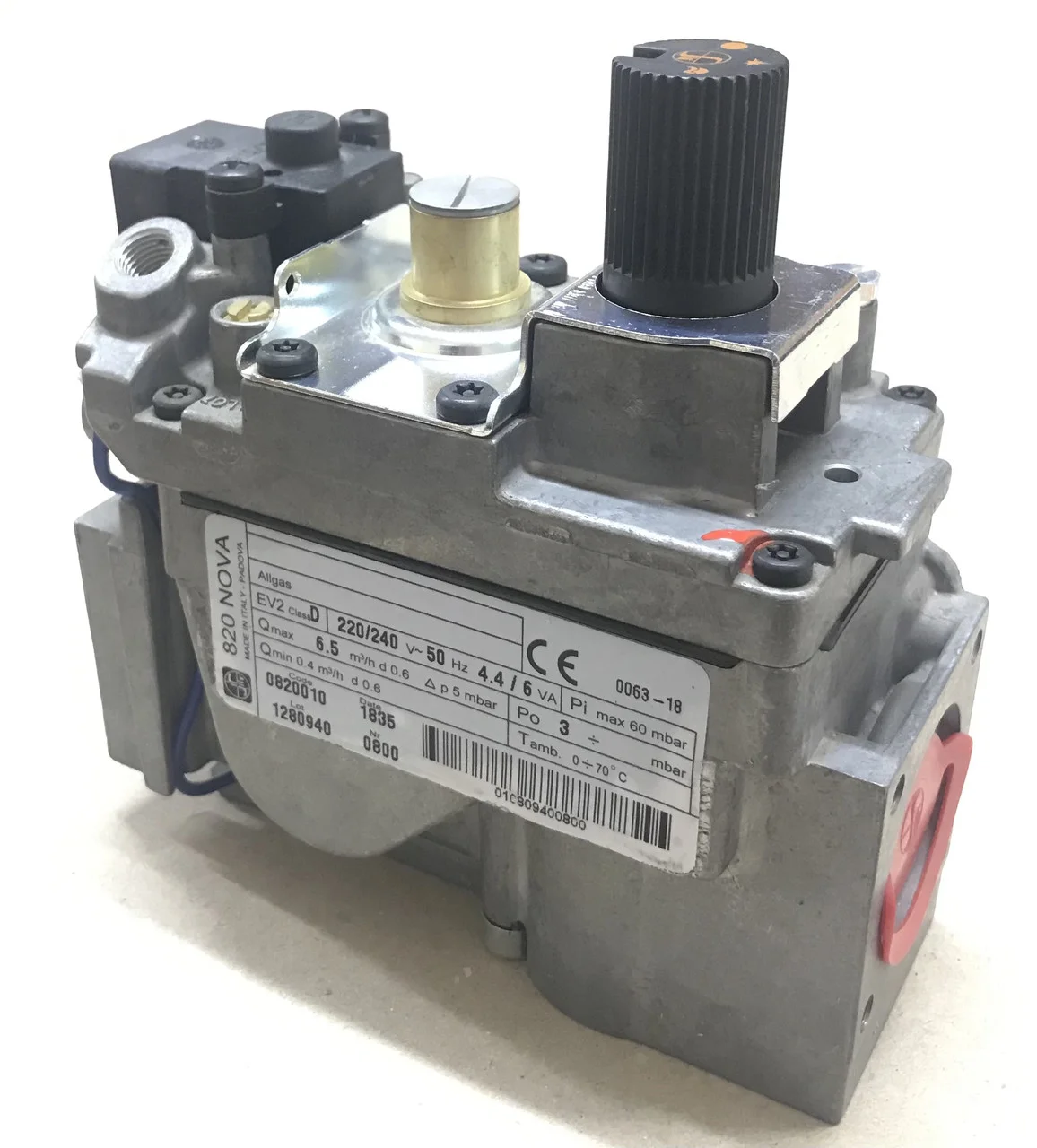

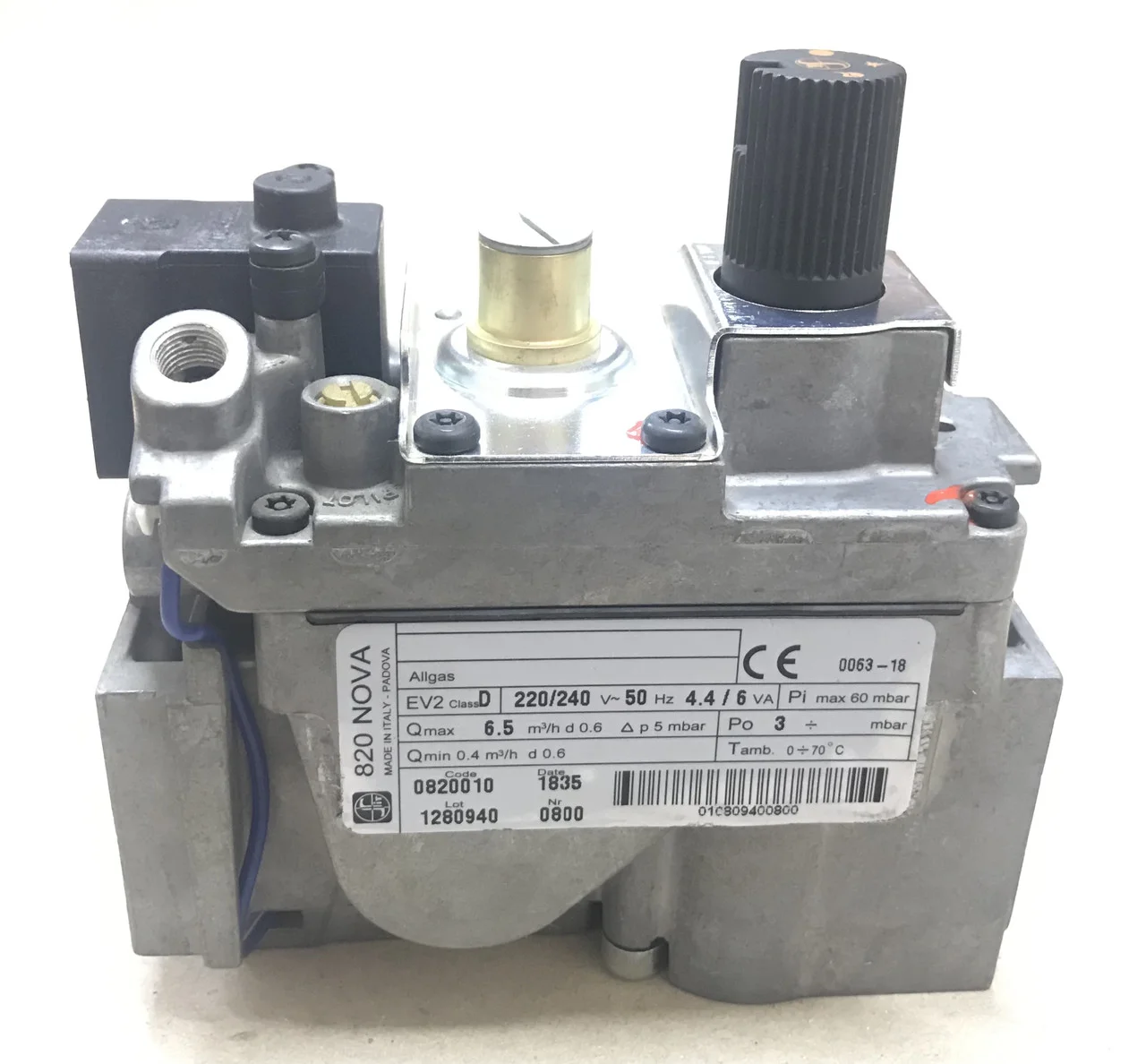

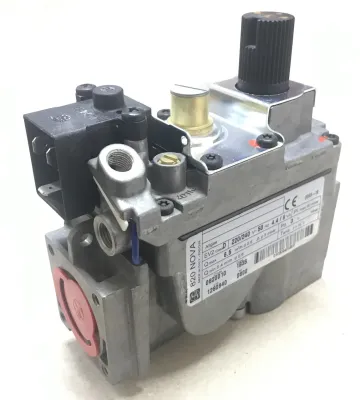

0.820.010 Газовий клапан 820 NOVA для котлів

Мультифункціональний газовий клапан SIT NOVA 820 з артикулом 0.820.010 — блок керування газом для котлів із запальником і живленням 220/240 В. В одному корпусі зібрано термоелектричний захист полум'я, автоматичний запірний електроклапан і сервокерований регулятор тиску, тож NOVA 820 ставлять на заміну саме такого клапана в котлі.

Що отримуєте з клапаном 820 NOVA

• Одна ручка на три положення — вимкнено, запальник і робота: розпал запальника, робота котла й вимкнення виконуються однією ручкою.
• Термоелектричний контроль полум'я з блокуванням повторного пуску — газ іде лише тоді, коли термопара бачить полум'я запальника, а повторний розпал неможливий, поки захист не закрив подачу.
• Тихий автоматичний клапан у масляній ванні — шток електроклапана працює в маслі, тому відкривання й закривання основного пальника майже не чути.
• Сервокерований регулятор тиску класу B — регулятор із сервоприводом підтримує налаштований тиск газу на виході клапана.
• Плавний розпал уже встановлено — на цьому артикулі пальник стартує зі зниженої подачі, а не одразу на повну.
• Регулювання запальника гвинтом — вихід на запальний пальник має власний гвинт витрати газу та фільтр.

Положення «запальник» і «робота»: як NOVA 820 веде котел

Запальник розпалюють у положенні ручки «пілот»: ручку натискають до упору, підпалюють запальник і тримають ручку натиснутою ще кілька секунд. Далі ручку переводять у робоче положення, і після цього основним пальником керує автоматика котла: коли на котушку електроклапана подається напруга, газ проходить до пальника, коли напруга зникає — шлях закривається. Якщо потрібно, щоб основний пальник не вмикався, а запальник продовжував горіти, ручку повертають у положення «пілот». Щоб вимкнути котел повністю, ручку натискають і повертають у положення «вимкнено».

Плавний старт: 3–5 мбар протягом 4–9 секунд

У версії 0.820.010 пристрій повільного розпалу стандартний. На першому ступені клапан подає газ на пальник під тиском 3–5 мбар, і цей ступінь триває 4–9 секунд. Повної витрати клапан з таким пристроєм досягає приблизно за 10 секунд. Тож основний пальник займається на зниженій подачі газу і лише після першого ступеня виходить на налаштований тиск.

Регулятор 3–30 мбар, вхід до 60 мбар

Тиск на виході NOVA 820 налаштовують у діапазоні 3–30 мбар, а на вході клапан приймає газ під тиском до 60 мбар. Автоматичний запірний клапан цього артикула належить до класу D. Пропускна здатність при перепаді 5 мбар становить 6,5 м³/год природного газу. Клапан має отвір для з'єднання «повітряної» частини регулятора з камерою згоряння — так регулятор враховує тиск у камері.

Різьба Rp 1/2 і термопара M9x1

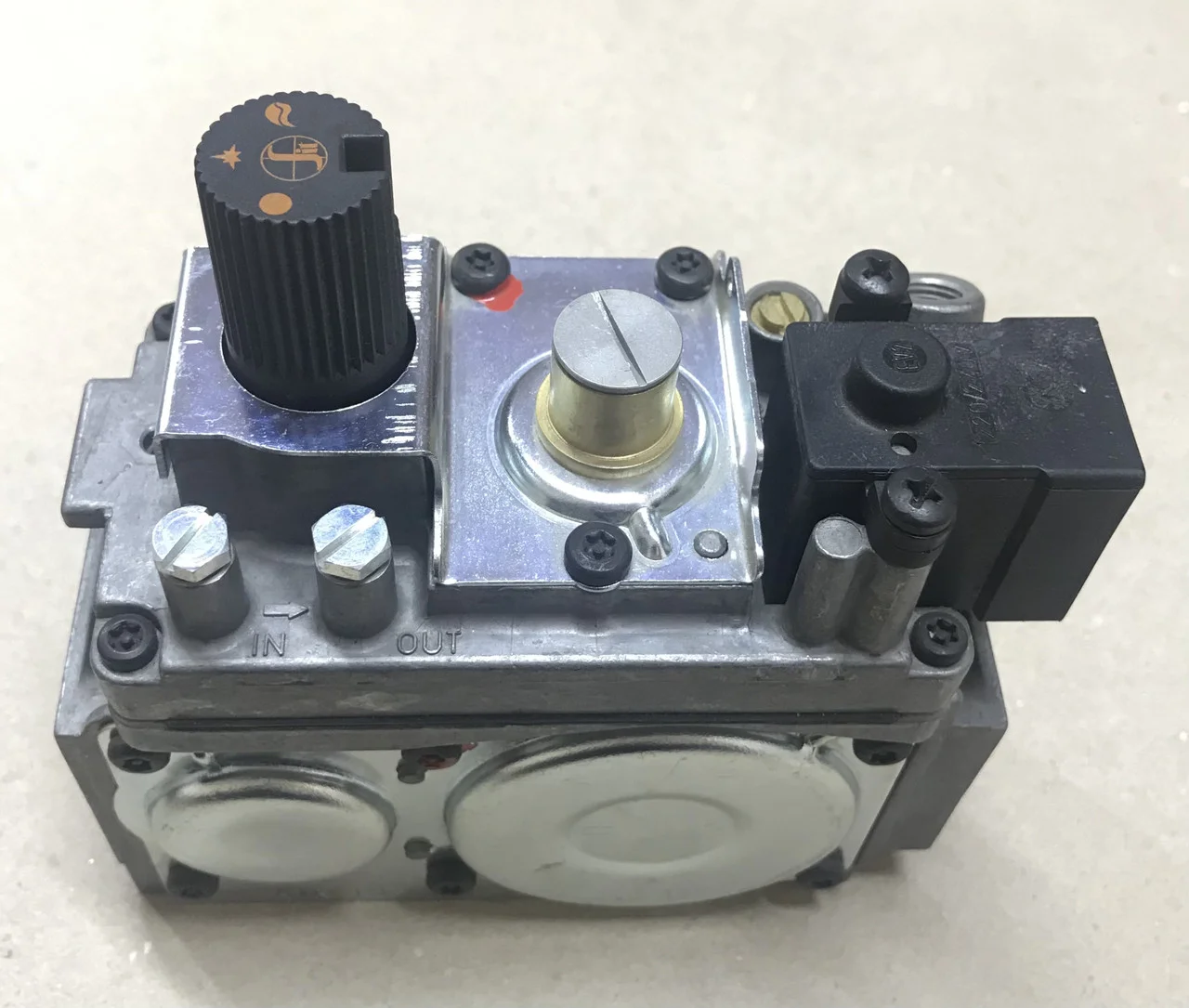

Вхід і вихід газу в 0.820.010 — внутрішня різьба Rp 1/2, корпус підготовлено й під фланцеве з'єднання (отвори M5). Термопару підключають гайкою M9x1, а на корпусі є ще й альтернативне місце для неї. Для вимірювань є штуцери тиску на вході й виході. Клапан розрахований на роботу при температурі довкола від 0 до 70 °C.

Живлення котушки 220/240 В

Як газовий клапан для котла з мережевою автоматикою, 0.820.010 живить свій електроклапан від 220/240 В, 50 Гц і споживає близько 20–25 мА. У серії 820 NOVA є й версії на 24 В, але це інші артикули — для котла, що подає на газовий клапан 24 В, цей NOVA не підходить.

SIT: газова автоматика з Падуї з 1953 року

SIT заснували в Падуї 1953 року як компанію з точної механіки, а вже 1964-го її перший механічний газовий клапан пішов на експорт до Німеччини. Сьогодні в групі понад 2000 працівників, механічну газову автоматику випускають заводи в Італії, Румунії, Китаї, Мексиці й Тунісі. Лінійка SIT охоплює клапани для настінних і підлогових котлів, водонагрівачів, камінів і професійного кухонного обладнання.
