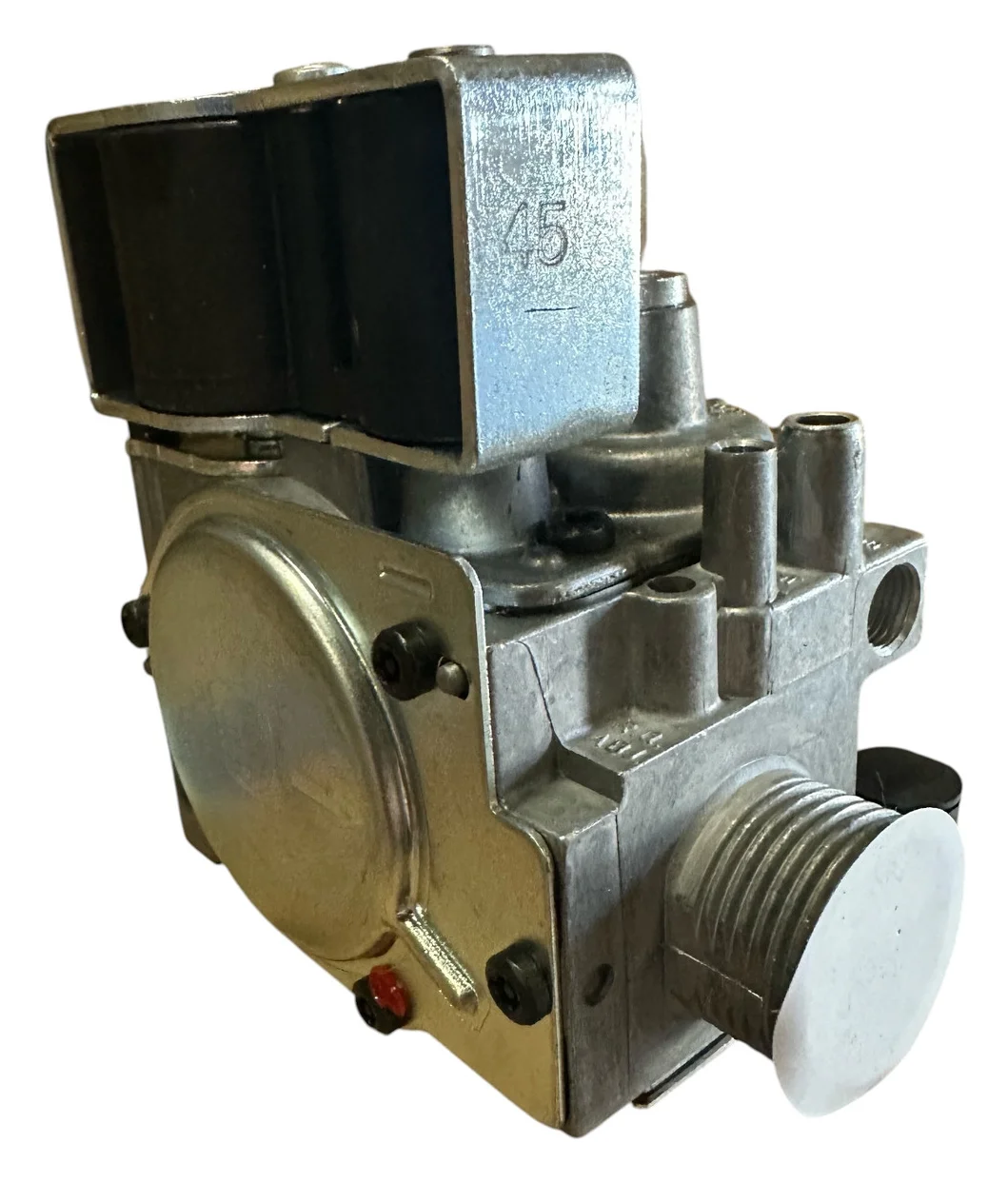

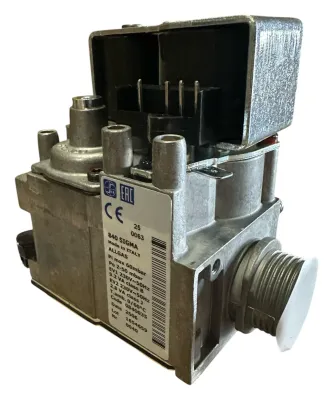

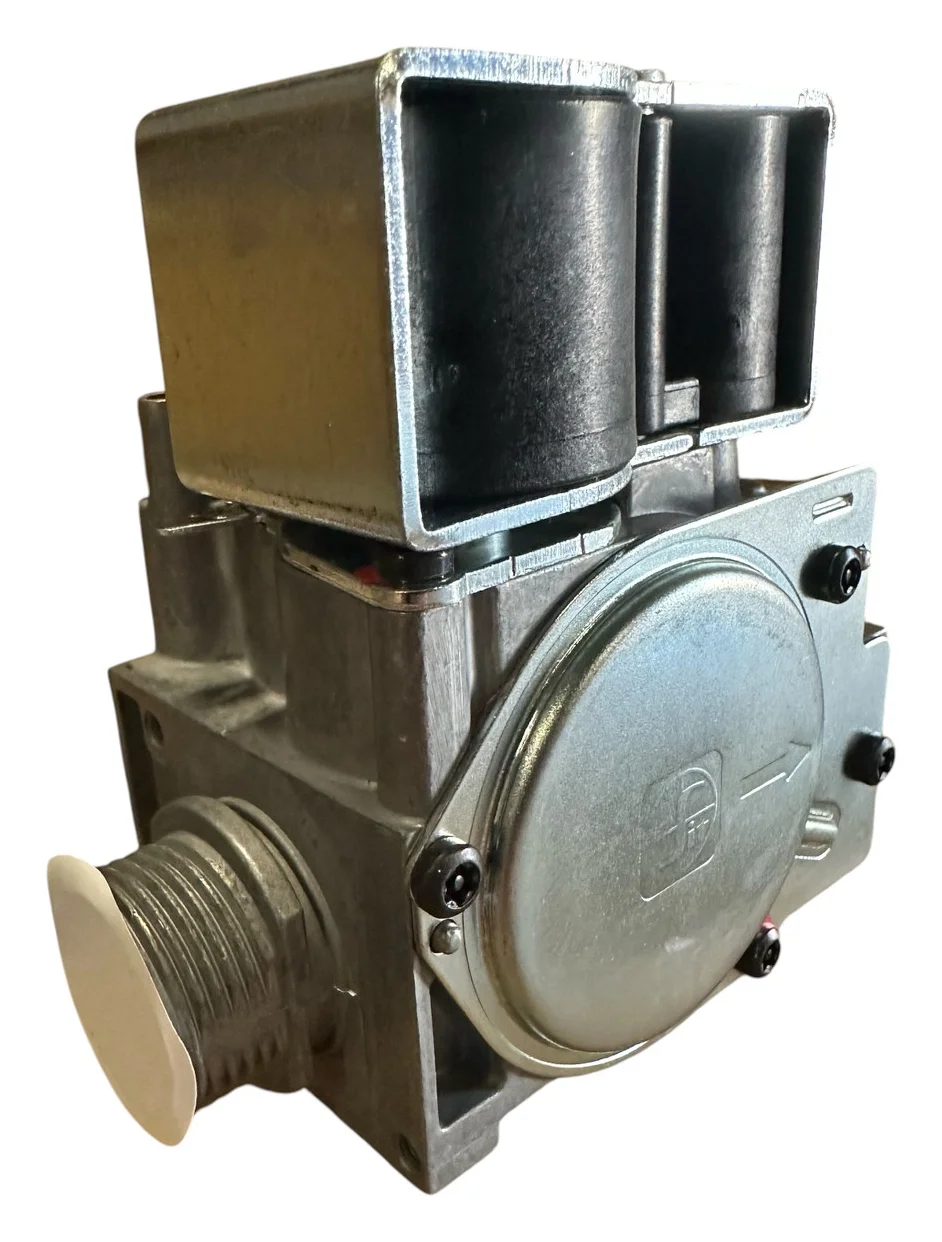

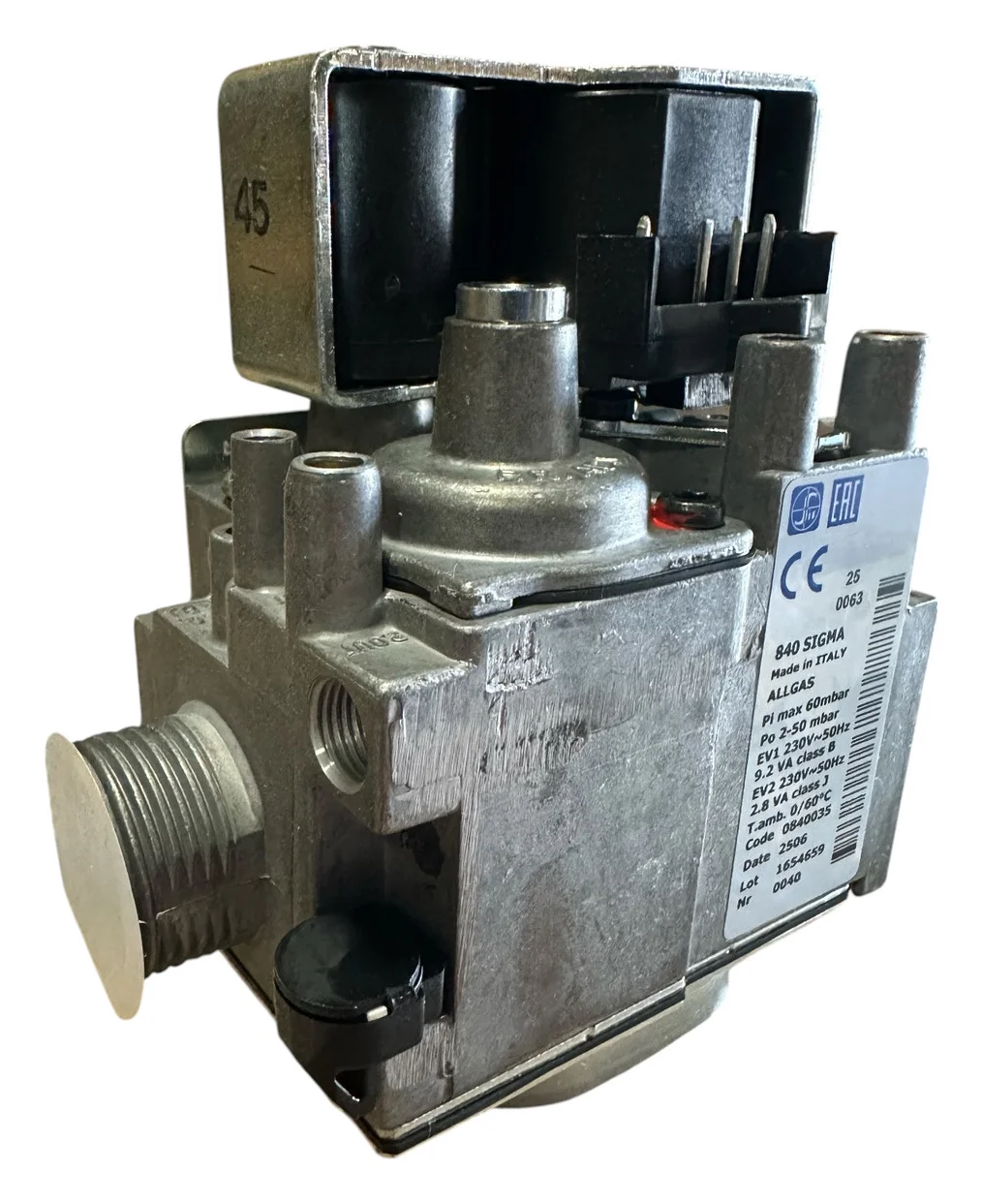

0.840.035 Газовий клапан 840 SIGMA

SIT 840 SIGMA з кодом 0.840.035 — газовий клапан для котла з переривчастим запальником: крім основного виходу на пальник, у нього є окремий вихід M10 на запальний пальник. Це клапан типу «увімкнено — вимкнено» з плавним розпалом, який можна налаштувати.

Що дає клапан SIGMA 840 0.840.035

• Вихід на запальник M10x1 — газ до запального пальника йде окремою трубкою з фільтром на виході.
• Регульований повільний розпал — рівень тиску, з якого стартує пальник, налаштовується.
• Два запірні електроклапани B+J — газ перекривається двічі, кожен клапан закривається не довше ніж за 1 с.
• Регулятор тиску з сервоприводом — клас B, діапазон налаштування на цьому коді 2–50 мбар.
• Пружини закривають газ при збої — без живлення або без газу затвори зачиняються самі.

Режим ON/OFF без модуляції

SIGMA 840 — версія серії без модулятора: вона відкриває газ на пальник на налаштований тиск і закриває його, без проміжних ступенів потужності. Регулюються тиск на основному виході та рівень повільного розпалу. Через це котлу, де стояв клапан із модулятором, 840 не підходить, навіть якщо різьба й розміри збігаються.

Запальник: вихід M10x1 і трубки 4–6 мм

Те, що вирізняє саме 0.840.035, — вихід на запальний пальник. Він має різьбу M10x1 під штуцер із біконусом, тож запальник підключають трубкою, як у котлах, де пальник розпалюється від переривчастого запальника. Такий вихід у серії SIGMA — опція, і є він не на всіх кодах.

Регулятор 2–50 мбар і повільний розпал

Тиск на виході 0.840.035 налаштовують сервокерованим регулятором у межах 2–50 мбар. Пристрій повільного розпалу в цій версії регульований: пальник займається на зниженому тиску, а потім виходить на робочий. Регулятор можна з'єднати з камерою згоряння через окремий штуцер 7 мм, щоб він враховував тиск у ній.

Корпус 113 мм із різьбою G 3/4

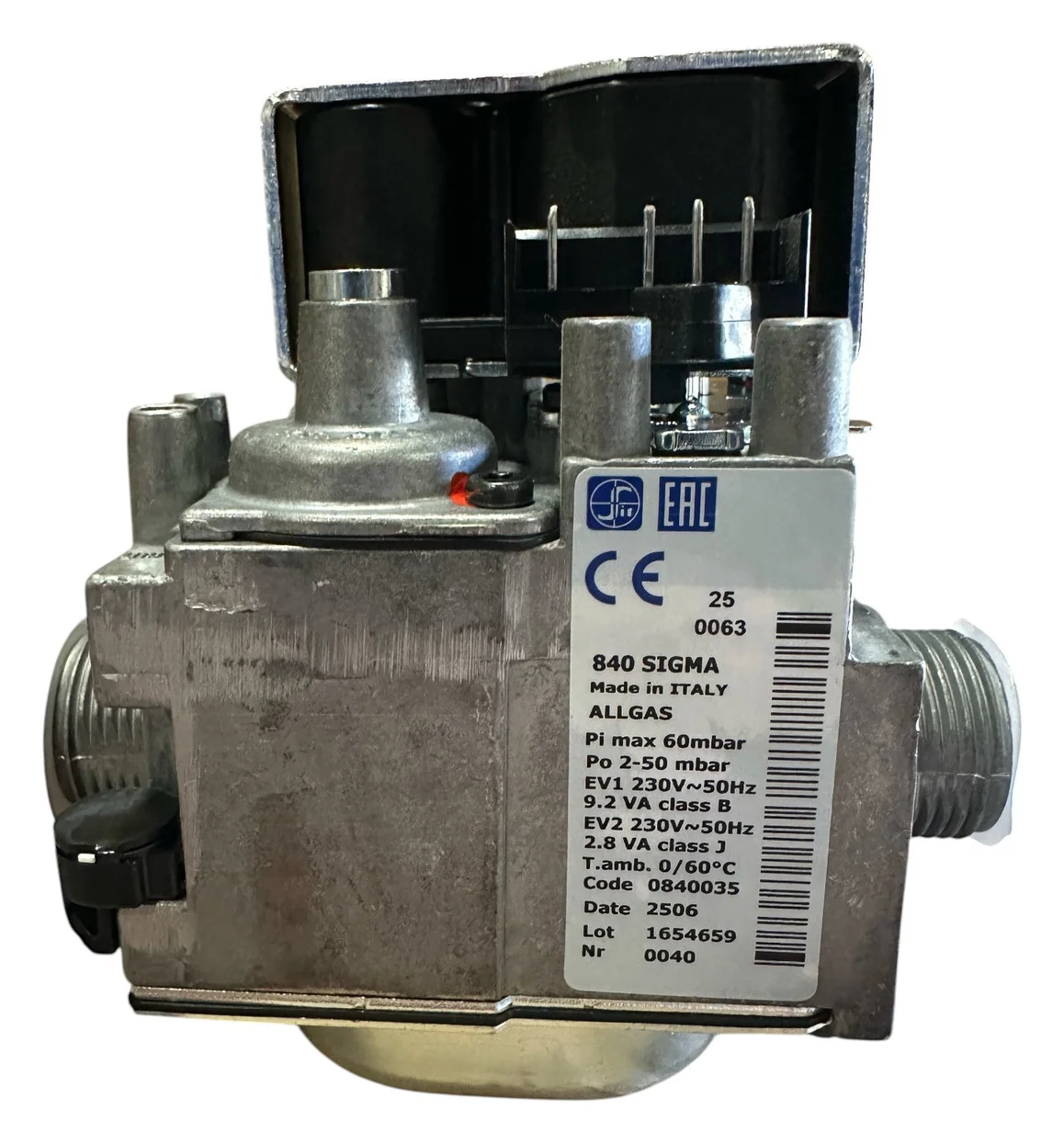

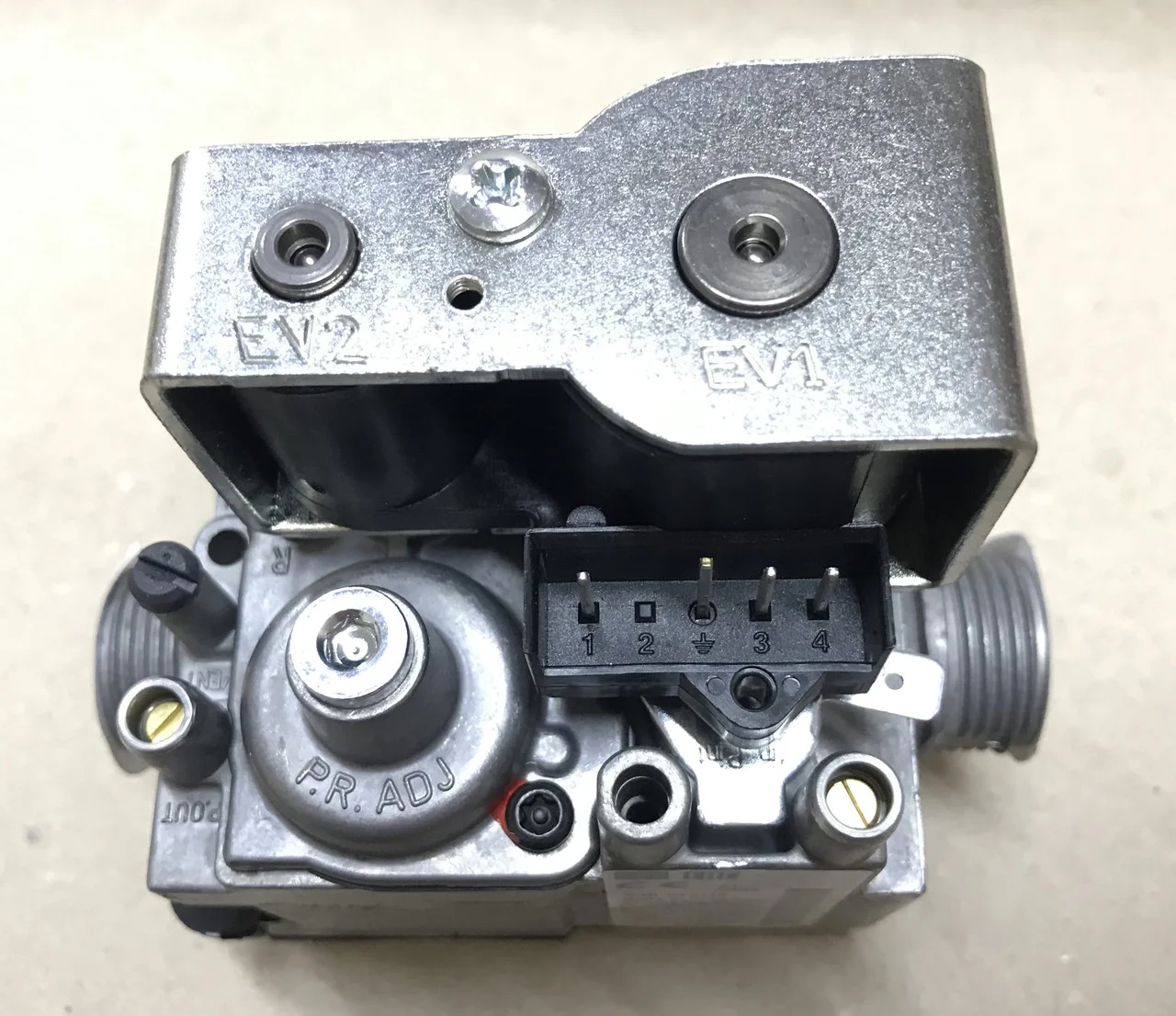

Корпус клапана SIGMA 840 виготовлено з алюмінієвого сплаву; довжина — 113 мм, на вході й виході зовнішня різьба G 3/4. На вході стоїть фільтр, а штуцери вимірювання тиску мають гвинти, що не випадають. Запірні клапани живляться від 230 В, 50 Гц і споживають 40 мА (EV1) і 12 мА (EV2). На вході клапан приймає газ під тиском до 60 мбар, температура довкола — від 0 до +60 °C.

Переривчастий запальник і блок 579 DBC

Клапан з виходом на запальник SIT поєднує з блоком контролю полум'я 579 DBC: цей блок підходить до всіх SIGMA і працює як із прямим розпалом, так і з переривчастим запальником, у котлах з природною чи примусовою тягою. Блокування в ньому скидається вручну або автоматично, сигналізація може бути на самому блоці або винесеною. Для розпалу є й розпалювач 504 NAC, суміщений з роз'ємом.

Серія SIGMA

SIGMA SIT розробила для побутових газових котлів, комбінованих котлів, водонагрівачів і обігрівачів з автоматичним розпалом — прямим або від переривчастого запальника. Версії серії стоять на спільному корпусі з двома запірними клапанами, а 840 серед них — та, що керує газом за принципом «так-ні».

SIT — італійська газова автоматика

SIT заснована 1953 року в Падуї, а 1964 року її перший механічний газовий клапан продали за кордон, у Німеччину. Тепер у компанії понад 2000 працівників і заводи в Італії, Румунії, Китаї, Мексиці та Тунісі. Автоматика SIT працює в котлах, водонагрівачах, газових камінах і професійних кухнях.
