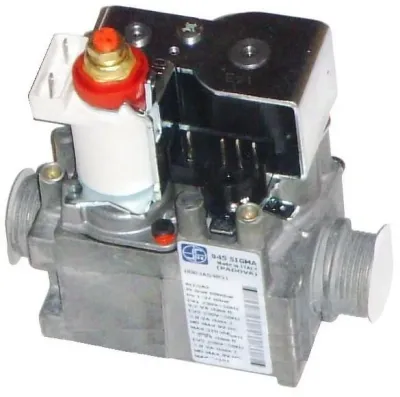

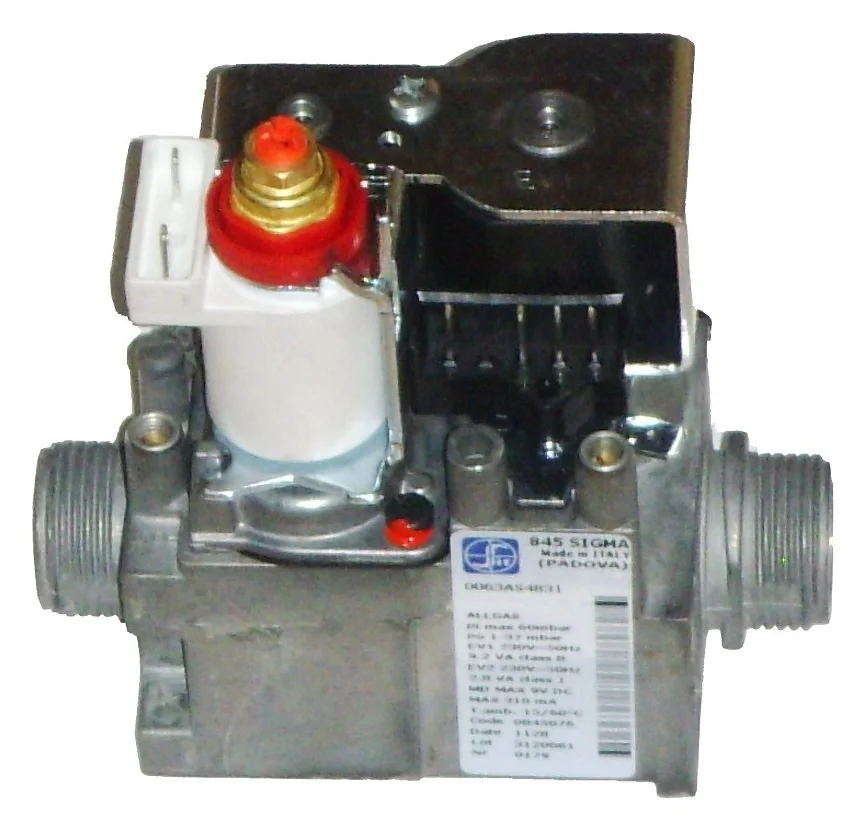

0.845.076 Газовий клапан 845 SIGMA

Клапан SIT SIGMA 845 з кодом 0.845.076 поєднує підвищену пропускну здатність HC з білою котушкою модулятора на 9 В. Це газовий клапан для котла з плавним керуванням потужністю, де плата живить модулятор струмом до 310 мА; при перепаді 5 мбар він пропускає 6 м³/год природного газу проти 4,5 м³/год у стандартної версії.

Що отримує котел із SIGMA 0.845.076

• Виконання HC — 6 м³/год природного газу при перепаді 5 мбар.
• Біла котушка модулятора 9 В — керування тиском струмом до 310 мА.
• Плавна модуляція 1–37 мбар — потужність пальника змінюється без перемикань.
• Два запірні електроклапани B+J — подвійне перекриття газу, закриття за 1 с або швидше.
• Пружинне закриття — затвори зачиняються самі, щойно зникає живлення або газ.
• Діапазон −15…+60 °C — ширше, ніж 0…+60 °C у базової версії серії.

HC і котушка 9 В в одному клапані

Версії SIGMA 845 відрізняються двома ознаками: пропускною здатністю (ST — стандартна, HC — підвищена) і котушкою модулятора (біла 9 В або блакитна 17 В). У 0.845.076 — HC і біла котушка. На практиці це означає, що замінювати його слід клапаном з обома тими самими ознаками: HC з блакитною котушкою не порозуміється з платою, а ST з білою пропустить менше газу — 4,5 м³/год проти 6.

Як модулятор керує тиском

Котушка модулятора працює на постійному струмі 9 В. Плата котла змінює струм у межах до 310 мА, і разом зі струмом змінюється тиск газу на виході — від 1 до 37 мбар. Підключається модулятор клемами Faston 2,8×0,8 мм. Для зрідженого газу пропускна здатність HC-версії — 3,6 м³/год.

Корпус 113 мм, G 3/4 і регулятор

У клапана 0.845.076 корпус довжиною 113 мм з алюмінієвого сплаву і зовнішня різьба G 3/4 на вході та виході. Тиск на виході стабілізує сервокерований регулятор класу B, а штуцер 7 мм дає йому сигнал від камери згоряння. На вході клапана стоїть фільтр. Запірні клапани EV1 і EV2 живляться від 230 В, 50 Гц і споживають 40 і 12 мА, вхідний тиск газу — до 60 мбар.

Скільки газу пропускає HC на різних газах

При перепаді тиску 5 мбар виконання HC з парою запірних клапанів B+J пропускає 7 м³/год газу першої родини, 6 м³/год природного газу і 3,6 м³/год зрідженого. Для порівняння, стандартний 845 при тих самих умовах дає 5,2, 4,5 і 2,6 м³/год. Саме цей запас витрати і відрізняє 0.845.076 від стандартного клапана з такою самою білою котушкою.

Блок 579 DBC і розпалювач 504 NAC

SIGMA входить у систему керування SIT: її комплектують блоком контролю полум'я 579 DBC, придатним для котлів з природною і примусовою тягою, з прямим розпалом або переривчастим запальником, а також розпалювачем 504 NAC, суміщеним із роз'ємом.

Родина SIGMA

Під назвою SIGMA SIT випускає три клапани на одній основі — для побутових котлів, комбінованих котлів, водонагрівачів і обігрівачів, які розпалюються автоматично, напряму чи від переривчастого запальника. Версії відрізняються лише керуванням потужністю, і 845 серед них веде тиск плавно.

SIT: від точної механіки до газової автоматики

SIT починалася 1953 року в Падуї як компанія точної механіки SIT La Precisa. Перший механічний газовий клапан вона відправила на експорт, до Німеччини, 1964 року. Нині SIT — понад 2000 людей і виробництва в Італії, Румунії, Китаї, Мексиці та Тунісі, а клапани компанії комплектують котли, водонагрівачі, каміни й професійні кухні.
