Датчик температури NTC для котла

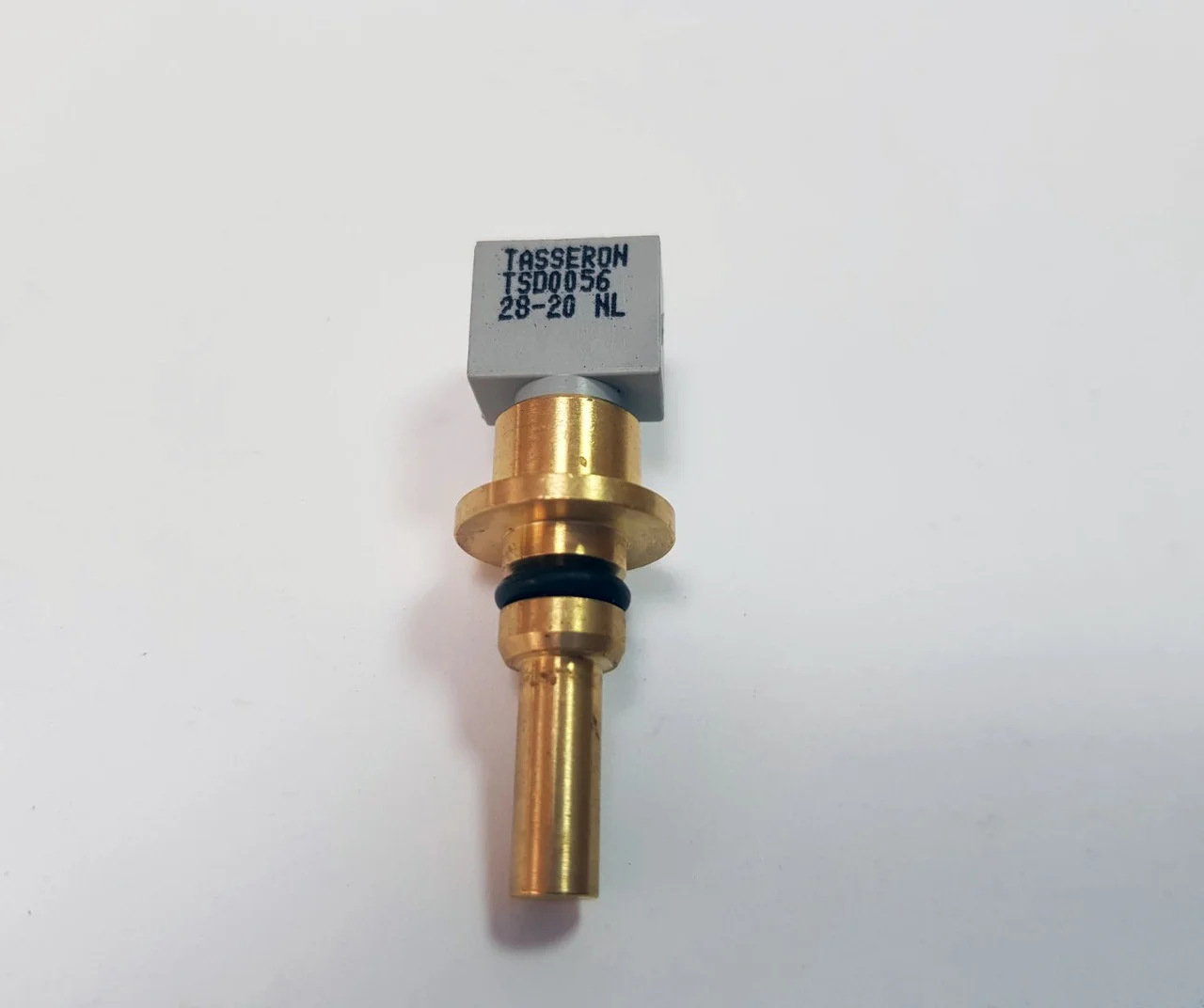

Занурювальний зонд вкручують у гільзу чи штуцер на трубі, і його чутливий кінчик стоїть просто в потоці води — так котел бачить температуру швидко й точно. Накладний зонд кріплять скобою зовні на трубу, він міряє температуру крізь метал. Тип датчика визначає конструкція котла: замінити занурювальний накладним без переробки не вийде.

Універсальні накладні датчики розраховані на труби діаметром 12 чи 18 мм — цифра в назві означає саме діаметр труби, на яку сідає скоба. Перед заміною міряють трубу в місці, де стояв старий датчик: скоба не того розміру тримає датчик нещільно, і він міряє температуру неточно.

Фірмовий датчик повторює роз’єм, різьбу й характеристику опору оригіналу, тому стає на місце без доробки. Зонди під Ariston підходять частині котлів Baxi, а під Beretta — частині Ariston: це видно з назви деталі. Універсальний датчик ставлять, коли роз’єм і характеристика збігаються з оригіналом, а 4-контактний накладний зонд для Ferroli та Baxi має окремий роз’єм.

Коли NTC обривається чи замикає, плата показує помилку датчика температури або котел вимикається відразу після розпалу. Опір справного датчика плавно змінюється, якщо зонд нагрівати рукою чи теплою водою: це перевіряють мультиметром, знявши роз’єм. Якщо опір не змінюється або прилад показує обрив, датчик міняють; несправність самої плати перевіряють окремо, а плати керування є в іншому розділі.
