Розширювальний бак Reflex N 200/6 (8213300)

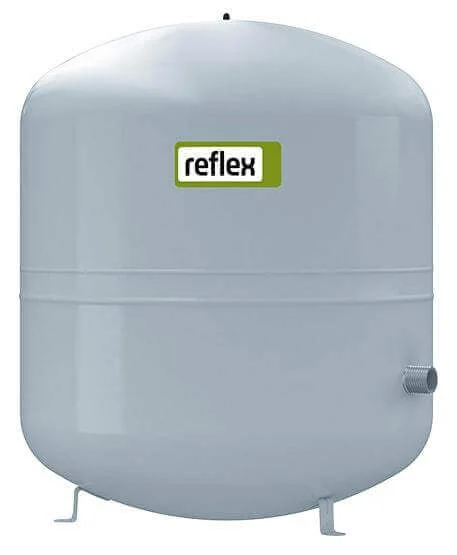

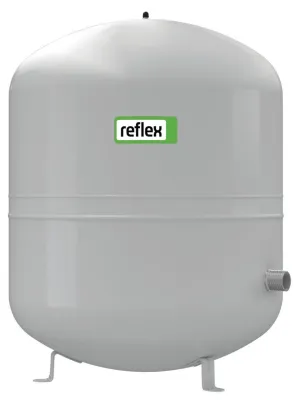

Двісті літрів номінального об'єму для закритої системи опалення чи охолодження з тиском до 6 бар дає Reflex N 200/6 — розширювальний бак із фіксованою напівмембраною. Сірий вертикальний бак на ніжках має діаметр 634 мм і підключення R 1", а газова камера накачана на заводі до 1,5 бар.

Що закладено в Reflex N 200

• Фіксована напівмембрана — вбудована в корпус і навантажена рівномірно, тому стійка до зносу
• Мембрана з SBR — матеріал напівмембрани серії N
• Стійке епоксидне покриття — захищає сталевий корпус
• Газова камера з заводською накачкою 1,5 бар — бак приходить уже з тиском у камері
• Системна температура до 120 °C — у самому баку при цьому до 70 °C
• Різьбове підключення R 1" — без фланцевого з'єднання

200 літрів номінально, 180 — корисно

Номінальний об'єм Reflex N 200 — 200 літрів, а максимальний корисний — 180 літрів: саме стільки теплоносія бак здатен прийняти. Максимальний робочий тиск — 6 бар, заводський тиск газу — 1,5 бар. Від 35 літрів баки серії N стоять вертикально на ніжках, а настінний монтаж передбачено лише до розміру N 80, тож N 200 ставлять на підлогу.

Межа 70 °C біля бака

У Reflex N дві різні температурні межі. Система може працювати до 120 °C, але в самому баку температура не повинна постійно перевищувати 70 °C. Якщо в місці встановлення зворотна температура вища за 70 °C, перед баком ставлять проміжну посудину, яка захищає мембрану. Мінімальна робоча температура — −10 °C.

Фіксована напівмембрана серії N

У Reflex N 200 напівмембрана вбудована в корпус і не міняється. Ця конструкція — головна риса серії N: мембрана навантажена рівномірно й симетрично, тому дуже стійка до зносу. Окремої запасної мембрани для цього бака не випускають.

Reflex: з 1972 року під власною маркою

До 1972 року компанія Winkelmann робила мембранні розширювальні баки для різних замовників, а з 1972-го продає їх під власною маркою Reflex. Починалася вона з ремісничої майстерні Генріха Вінкельмана й Каспара Панхоффа, де робили кухонні й побутові речі з емальованого металу. Уже в 1975 році компанія показала компресорну станцію підтримки тиску, а в 1985-му — першу цифрову програму для розрахунку. Сьогодні Reflex Winkelmann входить у групу з понад 2100 працівниками в більш ніж 25 країнах.
