0.200.024 Термопара для котлів

Термопара для газового котла з клапаном під гайку M10x1: SIT 0.200.024 завдовжки 320 мм ставиться в колонки, котли й обігрівачі з пілотним пальником, де стояла така сама. Вона з серії 200 — звичайних термопар SIT зі стандартним розпалом і відсічкою, а до пілота кріпиться втулкою S332 типу A1.

Що дає SIT 0.200.024

• Гайка M10x1 під ключ на 8 — кріплення до магнітного блока клапана з гніздом M10x1, різьбова частина 10 мм.
• 320 мм мідної трубки — від пілотного пальника до клапана.
• Втулка S332 (A1) — уніфікований тип з'єднання з пілотом.
• Не менше 2 мВ при 100 °C — таку напругу кінець дає вже на прогріві.
• Прогрів до 6 секунд — стільки триває вихід термопари на робочий режим після розпалу.

Різьба M10x1: на що звернути увагу

Термопари SIT однієї серії відрізняються гайкою, і M10x1 — одна з різьб серії 200 поруч із M8x1 та M9x1. У цієї гайки різьбова частина коротша, ніж у M9x1, — 10 мм, а ключ потрібен на 8 мм. Тому перед заміною перевіряють саме гніздо магнітного блока: термопара з M10x1 у гніздо M9x1 не загвинтиться. Затягують гайку з моментом близько 3 Н·м.

Пілотна частина і робочі параметри

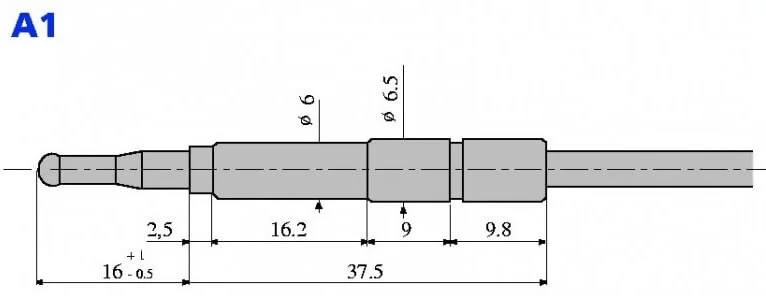

З боку пілота в SIT 0.200.024 стоїть втулка S332 з діаметрами 6 і 6,5 мм та загальною довжиною 37,5 мм — у SIT це тип A1. Покриття від кіптяви гарячий кінець не має, провідник — мідна трубка. Після згасання полум'я клапан закривається за 30–60 секунд: це стандартна відсічка серії 200, розрахованої на обігрівачі, водонагрівачі, котли та інші газові прилади без особливих вимог до швидкості. Трубку вигинають із радіусом не менше 15 мм.

SIT — італійська газова автоматика

Історія SIT почалася в 1953 році в Падуї, де П'єрлуїджі та Джанкарло де Стефані відкрили компанію точної механіки SIT La Precisa. Тепер SIT — це газові клапани, датчики та електроніка для газової техніки, понад 2000 працівників і акції на італійській біржі. Термопари в неї звичайні, алюмінізовані від кіптяви та з розривом ланцюга під термостат перегріву, а вибір довжин, втулок і гайок дозволяє підібрати заміну майже до будь-якого пілотного пальника. Термопара для котла 0.200.024 — звичайна, з гайкою M10x1.
