0.200.043 Термопара для котлів

Для котла, колонки чи газового обігрівача, де стояла термопара на 450 мм з гайкою M8x1 і різьбовою втулкою на пілоті, підходить SIT 0.200.043. Це звичайна термопара серії 200: втулка S335 з різьбою M8x1 з боку пілотного пальника, мідна трубка і стандартні часи спрацювання.

Плюси термопари SIT 0.200.043

• 450 мм між пілотом і клапаном — довжина мідної трубки цієї версії.
• Різьбова втулка S335 — кріпиться в пілот різьбою M8x1.
• Гайка M8x1 на магнітний блок — для клапанів з гніздом M8x1.
• Прогрів до 6 секунд — після розпалу пілота термопара за цей час бере на себе утримання клапана.
• Кінець до 600 °C — допустимий нагрів частини в полум'ї пілота.

Напруга й опір для довжини 450 мм

Нагрітий до 100 °C кінець термопар серії 200 дає не менше 2 мВ. Опір провідника залежить від довжини: для 450 мм він становить 15,75 мОм із допуском ±4 мОм, тобто 9 мОм постійної складової плюс 0,015 мОм на кожен міліметр. Довжини в серії 200 ідуть від 200 до 1800 мм, а провідник у 0.200.043 — мідна трубка.

Механічна частина: дві різьби M8x1

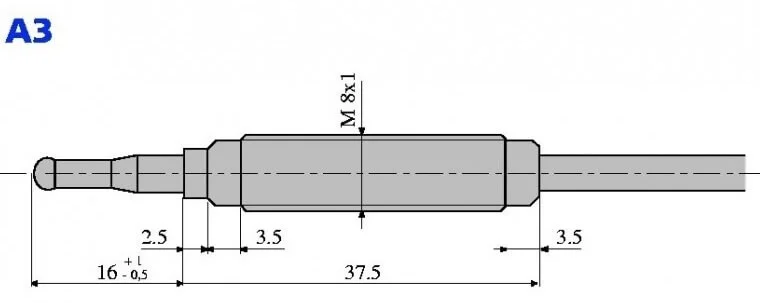

Обидва кінці 0.200.043 кріпляться різьбою M8x1. З боку пілота це втулка S335 з довжиною вузла 37,5 мм, з боку клапана — гайка M8x1. Затягують її приблизно з моментом 3 Н·м, а трубку на 450 мм вигинають з радіусом не менше 15 мм. Покриття від кіптяви на кінці немає.

Серія і бренд

Серія 200 — це термопари SIT загального призначення, які компанія робить для газових обігрівачів, водонагрівачів, котлів та інших приладів з різними втулками й гайками. Сама SIT — італійський виробник газових клапанів і датчиків, заснований у Падуї в 1953 році як SIT La Precisa; її акції котируються на Borsa Italiana, працівників понад 2000, а заводи працюють в Італії, Румунії, Мексиці та Китаї. Окрім звичайних, SIT робить алюмінізовані термопари проти кіптяви та переривні під термостат перегріву, а вибір втулок і довжин у неї такий, що закриває майже будь-який пілотний пальник. Ця термопара для котла — звичайна версія з різьбовою втулкою.
