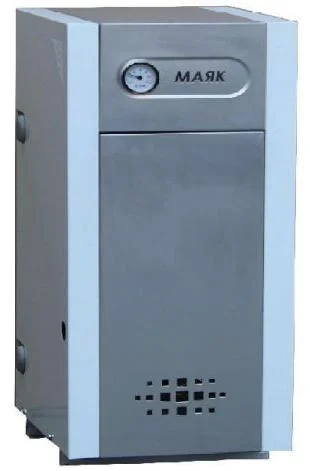

Котел газовий Маяк КС 20 кВт

На 20 кВт газовий котел АОГВ КС заводу «Маяк» опалює об’єм до 600 м³, орієнтовно 200 м² з розрахунку 1 кВт на 10 м². Маяк АОГВ-20 КС ставлять на підлогу, підключають до димоходу з природною тягою і до системи опалення з природною або примусовою циркуляцією; електрика йому не потрібна.

Що закладено в Маяк АОГВ-20 КС

• Вертикальний жаротрубний теплообмінник — сталевий, з турбулізаторами в теплообмінних трубах.
• Секційний щілинний пальник — низькофакельне «килимове полум’я».
• Автоматика EUROSIT з п’єзорозпалом — без підключення до мережі.
• Стабілізатор тяги з оцинкованої сталі — і датчик тяги на переривачі.
• Трансформований димар — вихід зверху або ззаду.
• Патрубки опалення зліва чи справа — універсальне бокове підключення.

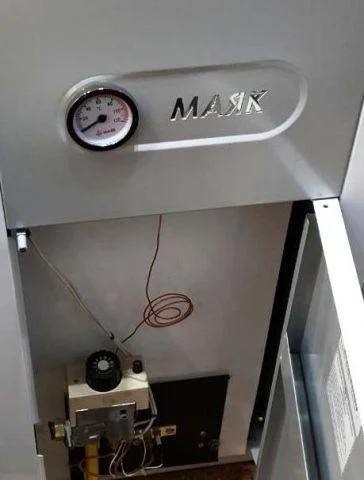

Корпус: дверцята на магніті і піддон

Корпус облицьований сталевими боковими стінками на ніжках, спереду і ззаду його закривають кришки на фіксаторах. Дверцята тримаються знизу магнітною защіпкою, а зверху виштовхувачем — щоб відкрити, досить натиснути у верхньому лівому куті. Камера згоряння знизу закрита піддоном, а через оглядове вікно на панелі пальника видно полум’я.

Тиск газу перевіряють на штуцері

На газовому клапані є два штуцери — на вході і на виході. Під час введення в експлуатацію манометром перевіряють тиск на вході: не менше 640 і не більше 1600 Па, а потім закручують гвинт штуцера назад. Номінальний тиск — 1274 Па, витрата газу на номінальній потужності — 2,24 м³ на годину, повітря для горіння — 22,4 м³ на годину.

Габарити і ефективність

Котел Маяк на 20 кВт має довжину 545 мм і висоту 840 мм, маса — до 64 кг, води в теплообміннику — 29 л. Корисна потужність на номінальному режимі — 20,6 кВт при ККД 90,8 %, при 30 % навантаження — близько 6 кВт; сезонна енергоефективність опалення — 88 %. Патрубки опалення — G1½, газу — G½, тиск у системі — до 0,1 МПа, розрідження в димоході — 3–25 Па.

При 90 °С газ на основні пальники перекривається і відновлюється після охолодження на 10–20 °С, аварійний термостат стоїть на 95 °С. Для системи потрібна вода з pH вище 7 і карбонатною жорсткістю до 0,7 мг-екв/л, а на газопроводі перед котлом ставлять сітчастий фільтр. Гарантія — 36 місяців з дня продажу, не більше 3,5 року з дня виготовлення, строк служби цього газового котла — 15 років.
