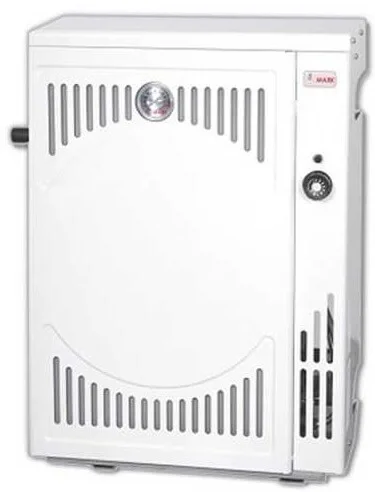

Котел газовий парапетний Маяк АОГВ П 10 кВт

Газовий котел парапетного типу Маяк АОГВ-10П на 10 кВт опалює будинок без димоходу: він кріпиться до зовнішньої стіни, забирає повітря з вулиці і туди ж виводить продукти згоряння. Розрахований на опалювальний об’єм до 300 м³ — орієнтовно 100 м² з розрахунку 1 кВт на 10 м²; працює тільки на опалення, без електрики, з природною чи примусовою циркуляцією.

Що закладено в Маяк АОГВ-10П

• Не потрібен димохід — камера згоряння закрита, повітря подається окремим каналом крізь стіну.
• Універсальне підключення — патрубки опалення з лівого або правого боку.
• Газова автоматика — п’єзорозпал і регулятор тиску газу основного пальника.
• Захищений від вітру дефлектор — котел не задуває при поривах.
• Комплект труб для стіни — внутрішня Ø127, димохід Ø132, зовнішні Ø232 і Ø238, вітрозахист і сітка.
• Паралельне підключення — кілька котлів можуть працювати в одній системі опалення.

Пуск котла з клапаном Mertik Maxitrol

Ручку регулювання температури ставлять на «7». Ручку управління переводять у положення «ІСКРА», натискають, тримають 5–10 секунд і, не відпускаючи, повертають у «ПУСК» — загоряється запальник; натиснутою її тримають до 30 секунд. Потім ручку відпускають і повертають проти годинникової стрілки в «ПОВНА ПОТУЖНІСТЬ», і загоряється основний пальник. Щоб зупинити котел, ручку повертають у «ПУСК», потім, натиснувши, в «ІСКРА» і відпускають у «СТОП»; знову вмикають не раніше ніж через 1–2 хвилини.

Якщо стоїть клапан 630 EUROSIT

На частині котлів АОГВ-10П стоїть клапан 630 EUROSIT: ручку повертають у «РОЗПАЛ», натискають до упору, клацають п’єзорозпалом і тримають 5–10 секунд, а основні пальники вмикають позиціями 1–7. Після тривалої перерви запальник може не загорітися з першого разу через повітря в газопроводі — процедуру повторюють, довше тримаючи ручку.

Розміри і витрата АОГВ-10П

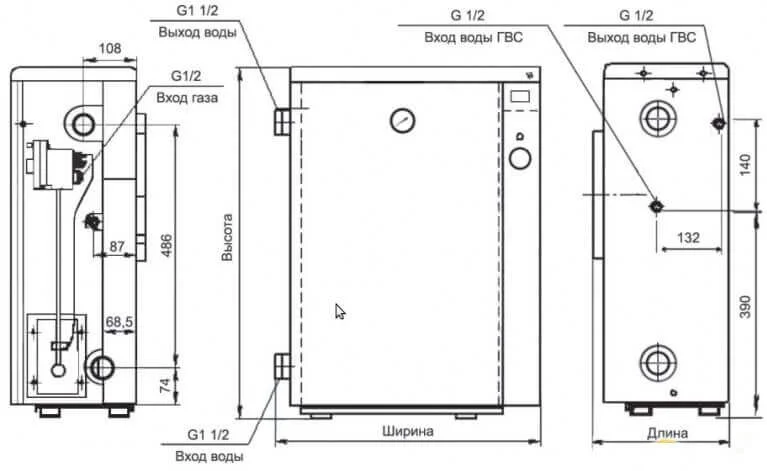

Котел Маяк на 10 кВт — 530 мм завширшки, 700 мм заввишки і 270 мм завглибшки, маса — до 53 кг. Він витрачає 1,12 м³ газу на годину і бере 11,2 м³ повітря; тиск газу — від 640 до 1600 Па. Патрубок відведення — Ø124, опалення підключають різьбою G1½, газ — G½. Тиск у системі — не більше 0,07 МПа, температура води — до 90 °С, ККД — не менше 90 %.

При 90 °С газ на основний пальник перекривається, а після охолодження води на 10–20 °С подається знову. Монтують котел у нежитловому приміщенні біля зовнішньої стіни з негорючого матеріалу товщиною 245–470 мм. Гарантія на цей газовий котел — 36 місяців з дня продажу, не більше 3,5 року з дня виготовлення, строк служби — 15 років.
